Applikationsschaltung UAA 1003

[bazzzel (Gast)]

Hallo Forum,

hat jemand einen Schaltplan für die Anschaltung des u(h)ralten
Zeitansagechips UAA1003 für mich? Es gibt zwar ein kurzes PDF im Netz,

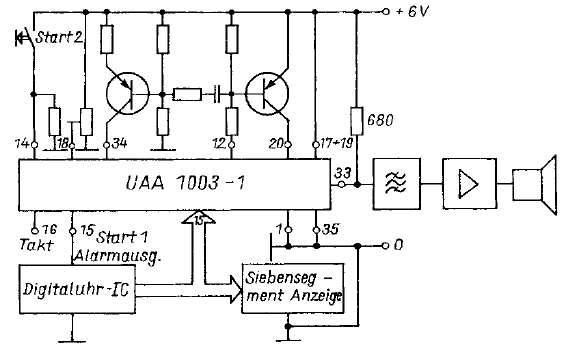

die Angaben dort (siehe Bild) sind mir aber zu vage.

[Jens G. (jensig)]

Und warum liest du Dir nicht den ersten Link in Google durch (vermutlich
ist dort auch Dein Bildchen her), wenn man einfach dort UAA1003 eingibt?
Eigentlich alles beschrieben dort ...

[Christoph db1uq K. (christoph_kessler)]

Die Applikation zum UAA1003-1 von eiteitei 1981
Eine Platine gabs im Elektor Juni 1982, hier ein Auszug. Es gibt
inzwischen die Elektor der achziger Jahre auf DVD, wer es braucht kann
es dort komplett nachlesen.
Seite 5 ist leer, daher habe ich sie weggelassen.

[bazzzel (Gast)]

Hallo Christoph,

vielen lieben Dank für Deine Mühe :)

Gruß Guido

[Christoph db1uq K. (christoph_kessler)]

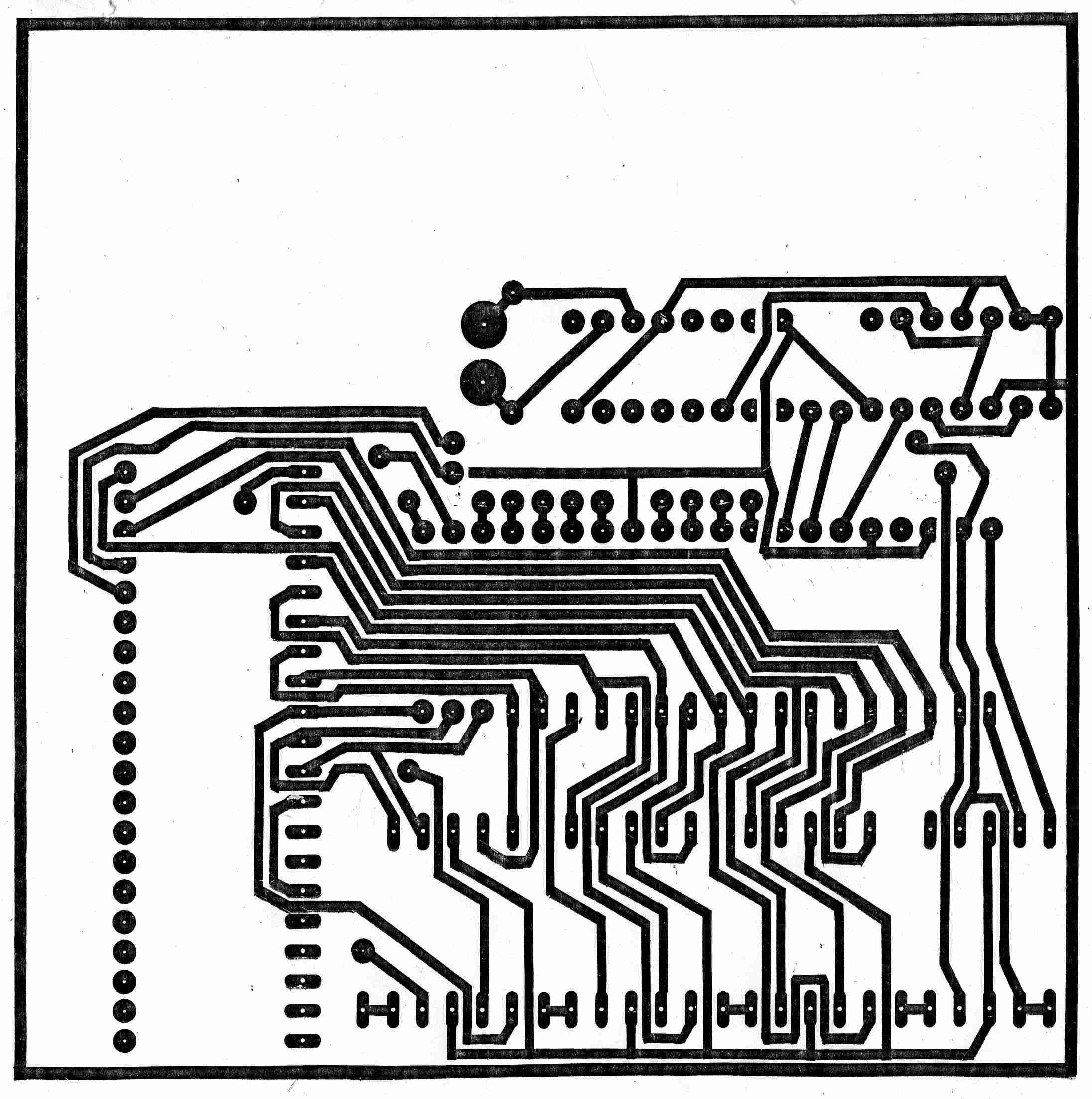

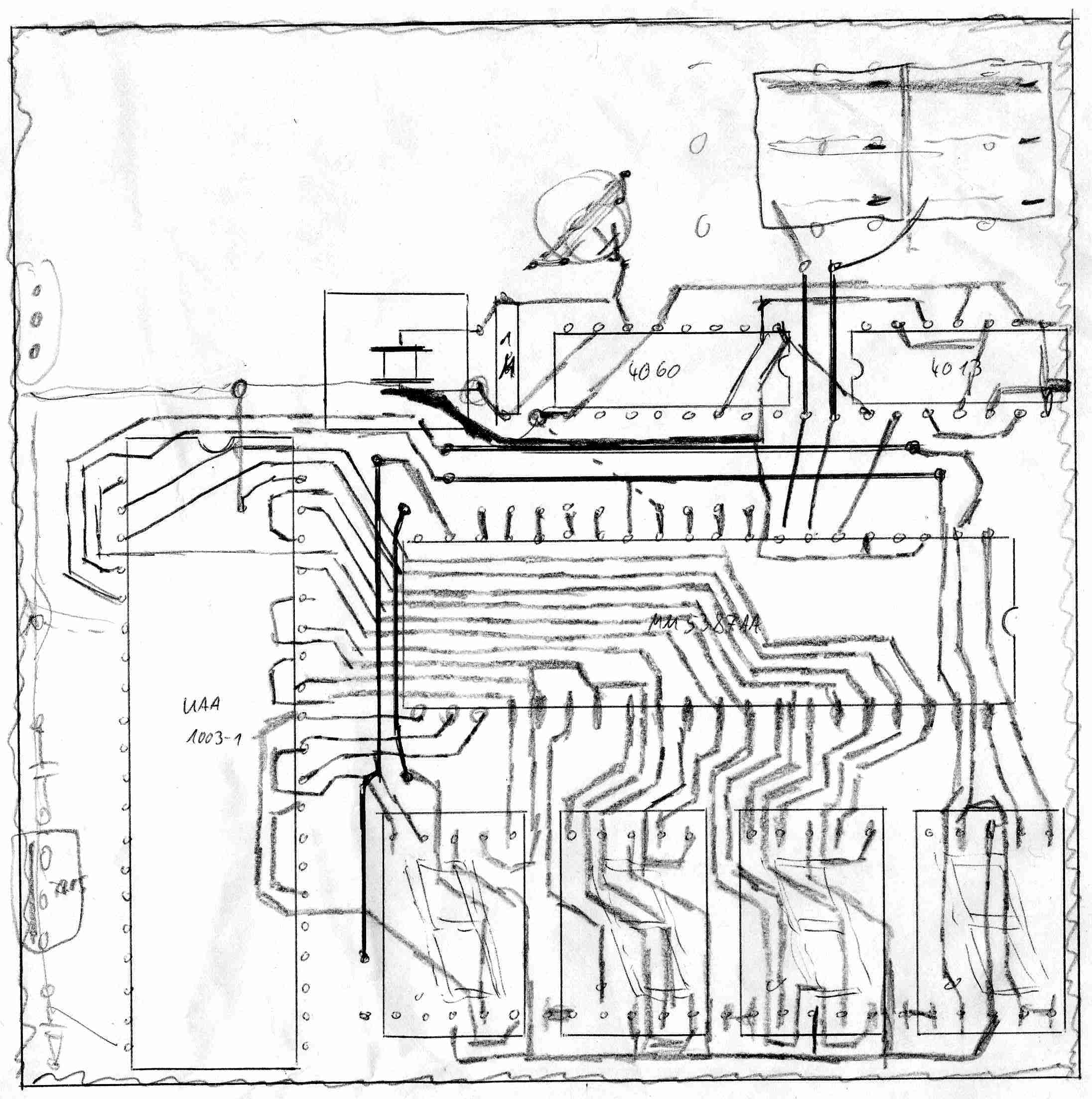

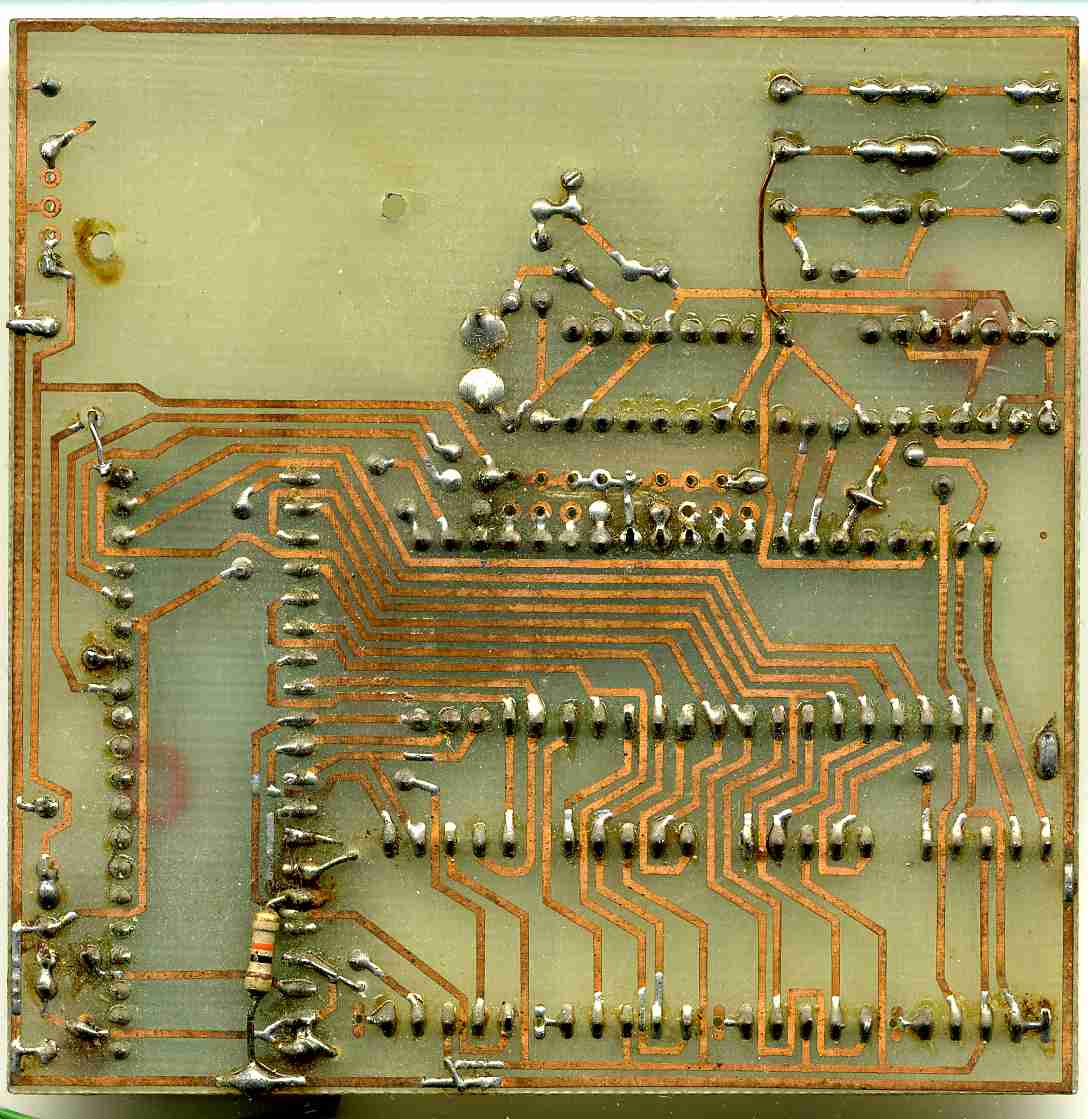

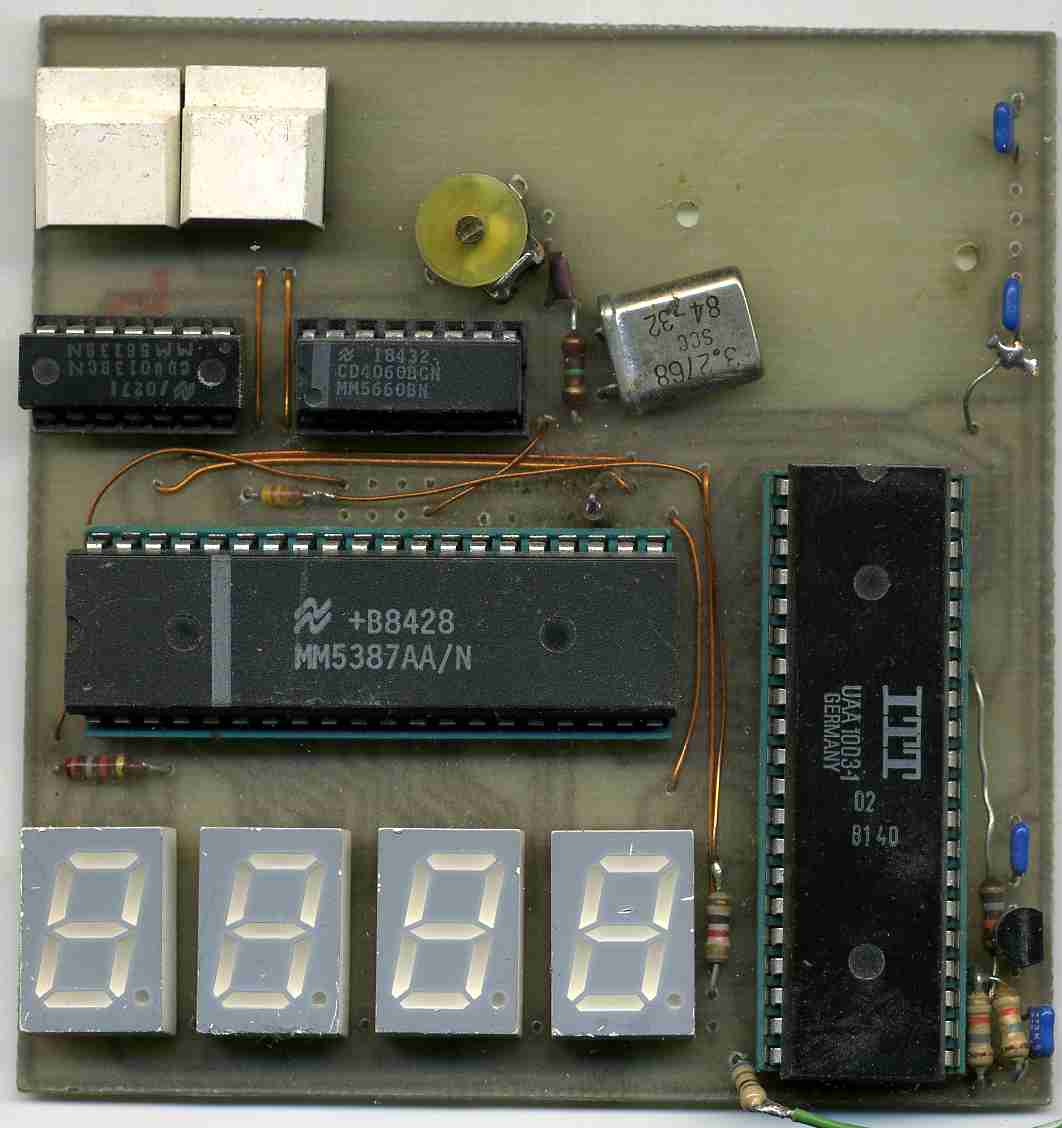

Meine Platine von damals, es sollte eine Art "Timestamp" auf
Tonband-Funkaufzeichnungen draufsprechen. Eines der vielen Projekte, die
nie fertig wurden.

[A. B. (bazzzel)]

Das mit den unendlichen Projekten kommt mir seltsam vertraut vor ;)

Habe in der Bucht günstig einen UAA erstanden und möcht mir einen
Wecker bauen, Ansteuerung allerdings über I²C-Portexpander.
