Hallo!

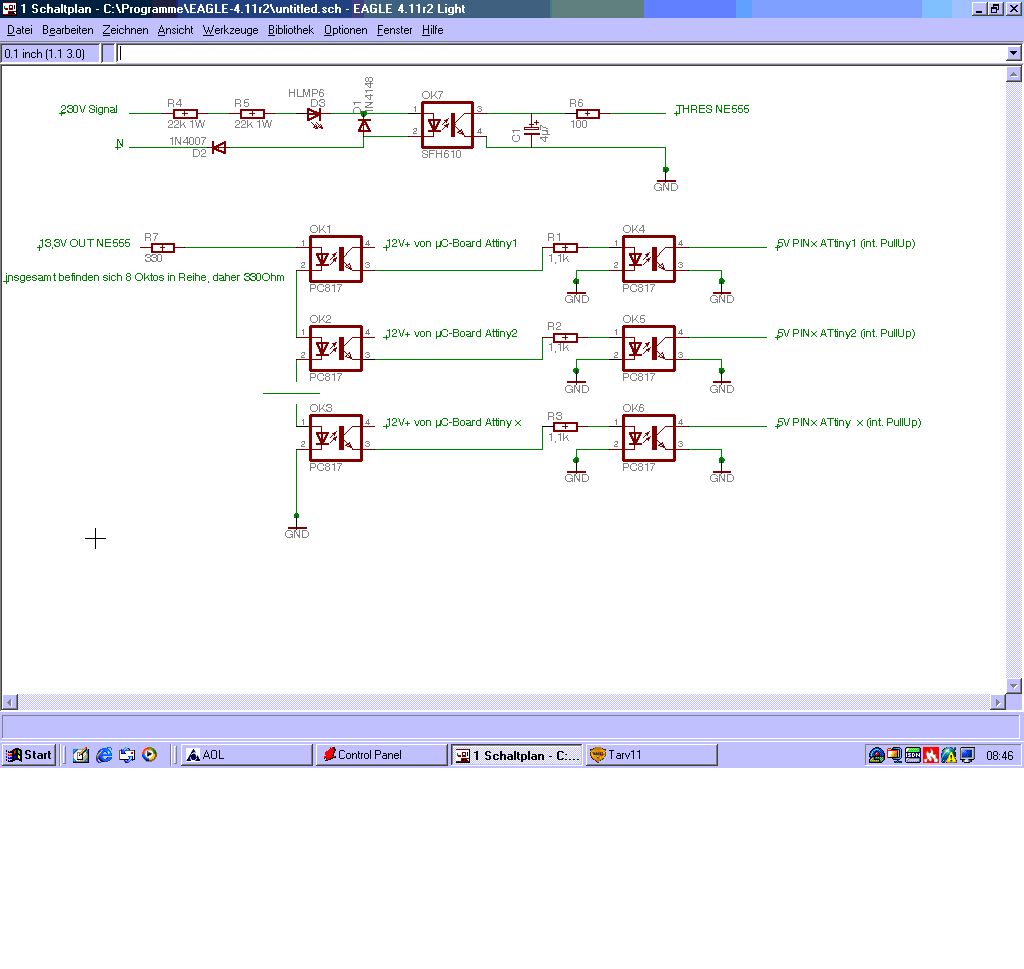

Im Anhang meine Schaltung bzgl. der Opto-Geschichte.

Im oberen Teil sieht man die Schalternachbildung für den NE555, sprich,
dort wo normalerweise ein Schalter in der Abfallverzögerungs-Schaltung
sitzt, kommt der SFH610 mit Kollektor und Emitter hinein.
Der 100Ohmer am Kollektor ist auch bei einem "echten" Schalter
vorhanden.
Gesteuert wird alles über ein 230V-Signal.

Im mittleren und unteren Bereich sieht man meine platinenübergreifende
Steuerung vermittels 12V-Signalen.
Jede Platine hat ihre eigene 12V-Erzeugung.
Ein einziges Steuersignal vom NE555 soll mehrere 12V-Signale
durchschalten.

Hoffe, daß alles einsichtig ist.
Frage: Funzt das so, was habe ich nicht beachtet?

Gruß,
Andreas

Autor: Andreas (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nachtrag:
Die "unteren" Optos sind in Realität im ILQ74, nicht wie angegeben.
Hatte auf nichts anderes....(Eagle Freeware :-))
