Eagle Bauteil anlegen - draufsicht oder nicht?

Toby Gast 12.10.2012 09:43 #2869509

Lesenswert?

•

Hi,

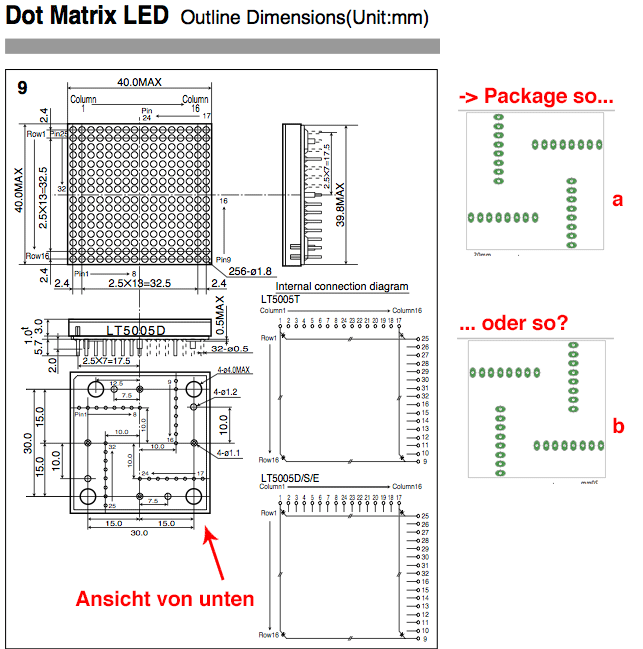

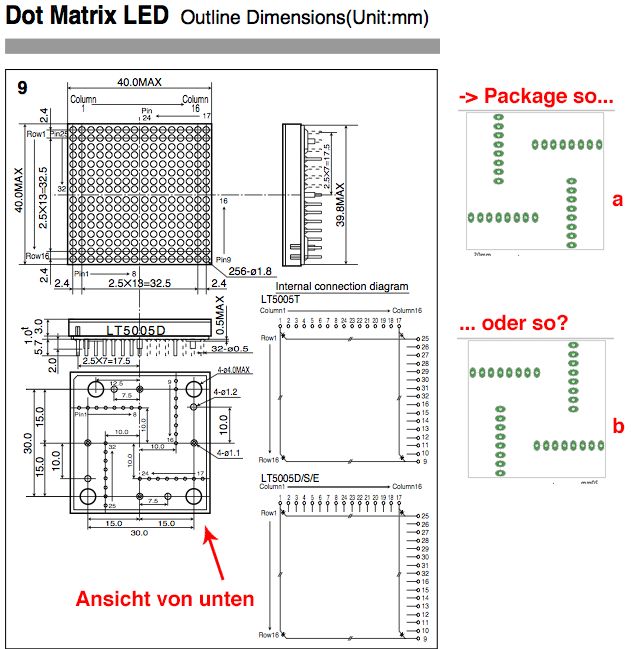

ich möchte ein Bauteil für o.g. Dot-Matrix-Display anlegen.
Meine Frage (Anfänger²): Betrachte ich das Bauteil "von Unten" beim
anlegen der Pins, oder aus der Draufsicht?
Variante a oder b?

Vielen Dank!
(P.S. Hab natürlich gegoogelt, ist aber nicht leicht, da was zu zu
finden - "von oben" und "von unten" oder "draufsicht" sind nicht die
besten Suchbegriffe)

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Kevin K. (nemon) 12.10.2012 09:47 #2869516

Lesenswert?

•

▲
▼

Immer Draufsicht! Bei der Platine schaust du auch immer von oben auf die
Platine. Wenn du auf der Platine ein Bauteil spiegelst, platziert Eagle
es automatisch auf der Unterseite, sodass das, was du dann siehst, die
Ansicht von oben durch die Platine auf die Unterseite des Bauteils ist.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

MyName Gast 12.10.2012 09:47 #2869517

Lesenswert?

•

▲
▼

Hallo,

Bauteile werden immer in der Draufsicht, also "von oben", gezeichnet.

Grüße

Markus

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Toby Gast 12.10.2012 10:07 #2869542

Lesenswert?

•

▲
▼

Top, danke :)

Antwort Zitieren Bearbeiten Löschen Beitrag melden
