SPI / MAX3378E Level Translator: Keine Signal auf Ul-Seite

Kim Gast 25.10.2012 20:54 #2887967

Lesenswert?

•

Hallo,

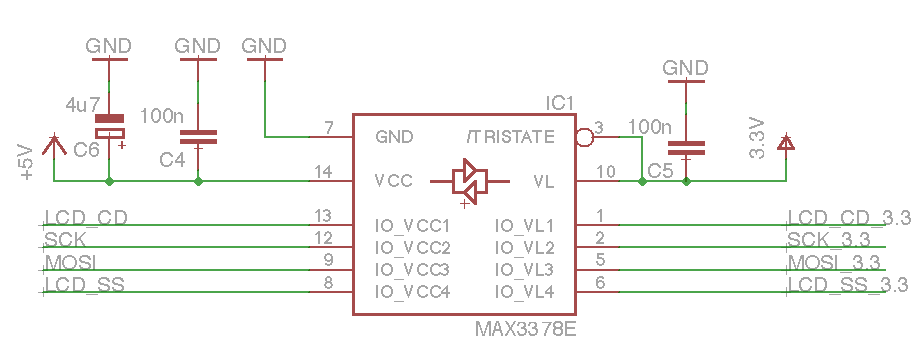

ich habe die angehängte Schaltung aufgebaut um einen 5 V µC ein 3,3 V
Display per SPI anzusprechen.

Leider kann ich keinen Signal auf den 3,3 V Seite messen, wenn sie an
der 5 V Seite anliegen.

Die Spannungsversorgung am MAX3378E sehen i.O. aus.Der TRISTATE-Pin ist
auf 3,3 V.

Die Eagle-Lib habe ich hier aus dem Forum. Habe sie mit dem Datenblatt
verglichen - schein richtig zu sein.

Hat jemand einen Idee woran es liegen könnte?

Das Display ist noch nicht in meinen Aufbau eingesteckt, sprich die 3,3
V Seite hängt in der Luft.

Grüße

Kim

http://www.maximintegrated.com/datasheet/index.mvp/id/3253

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Kim Gast 26.10.2012 11:18 #2888645

Lesenswert?

•

▲
▼

Es sollte ja kein Unterschied machen, ob TRISTATE direkt an 3,3V hängt
oder über einen Widerstand!?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Kim Gast 26.10.2012 21:22 #2889533

Lesenswert?

•

▲
▼

Oder sollt der IC tatsächlich beim löten kaputtgegangen sein, wäre mir
aber das erst mal passiert. Leider habe ich gerade keinen Ersatz zur
Hand

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Kim Gast 26.10.2012 21:31 #2889546

Lesenswert?

•

▲
▼

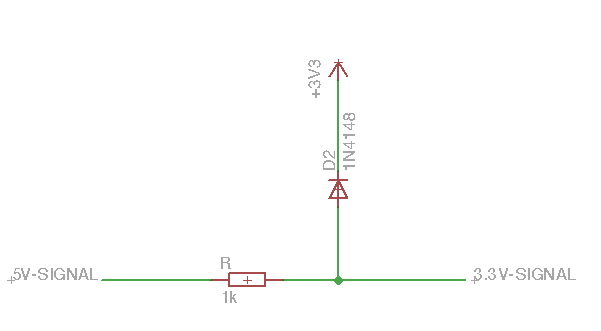

Da ich ja nur von 5V auf 3,3 V wandeln muss, wäre auch einen Schaltung
wie im Anhang möglich?

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Kim Gast 26.10.2012 21:32 #2889548

Lesenswert?

•

▲
▼

Oh nein, dann hätte ich ja ca. 4V auf der 3.3V-Seite ...

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Kim Gast 26.10.2012 21:59 #2889595

Lesenswert?

•

▲
▼

Komisch ist, dass die 3,3V-Seite immer auf 0V liegt, weil:

"The MAX3378E features 10k-ohm internal pull-up resistors for each of
the I/O VL and I/O Vcc lines to their  respective power supplies."

Quelle:
http://www.maximintegrated.com/app-notes/index.mvp/id/1159

Antwort Zitieren Bearbeiten Löschen Beitrag melden
