PSpice Schalter Simulation

toni32 Gast #2902855
Lesenswert?
• ▲
▼
Hallo,

ich hab in PSpice eine einfache Reihenschaltung aus Widerstand und
Kapazität und möchte die Lade- bzw. Endladekurve aufzeichnen.

Dabei erhalte ich folgende Fehlermeldung:

**** INCLUDING SCHEMATIC1.net ****
* source RC_SCHALT
C_C1         0 N25833  1u
R_R1         N26621 N25833 R_R1 100
.model        R_R1 RES R=1 DEV=10%
V_V1         N26336 0 5V
.param         t_2_Sw1=5gs T_D_Sw1=1.5ms T_PERIODE_Sw1=10gs
T_SWITCH_Sw1=1us
V1_Sw1         3_Sw1 0 pulse(1 0 {t_D_Sw1} {t_switch_Sw1} {t_switch_Sw1}
+ {t_2_Sw1} {t_periode_Sw1})
S1_Sw1         N26621 N26336 3_Sw1 0 Schalt
V2_Sw1        4_Sw1 0 pulse(0 1 {t_D_Sw1+t_switch_Sw1} {t_switch_Sw1}
+ {t_switch_Sw1} {t_2_Sw1-2*t_switch_Sw1} {t_periode_Sw1})
S2_Sw1        N26621 0 4_Sw1 0 Schalt

**** RESUMING fff.cir ****
.END

ERROR -- Model Schalt used by S1_Sw1 is undefined
ERROR -- Model Schalt used by S2_Sw1 is undefined

Kann mir jemand sagen wie ich das Problem löse? Habe die Version Orcad
Capture CIS 16 aus dem Buch "PSpice Einführung in die
Elektroniksimulation" mit Windows XP 64 Bit verwendet.
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
chaosnr1 Gast #3700398
Lesenswert?
• ▲
▼

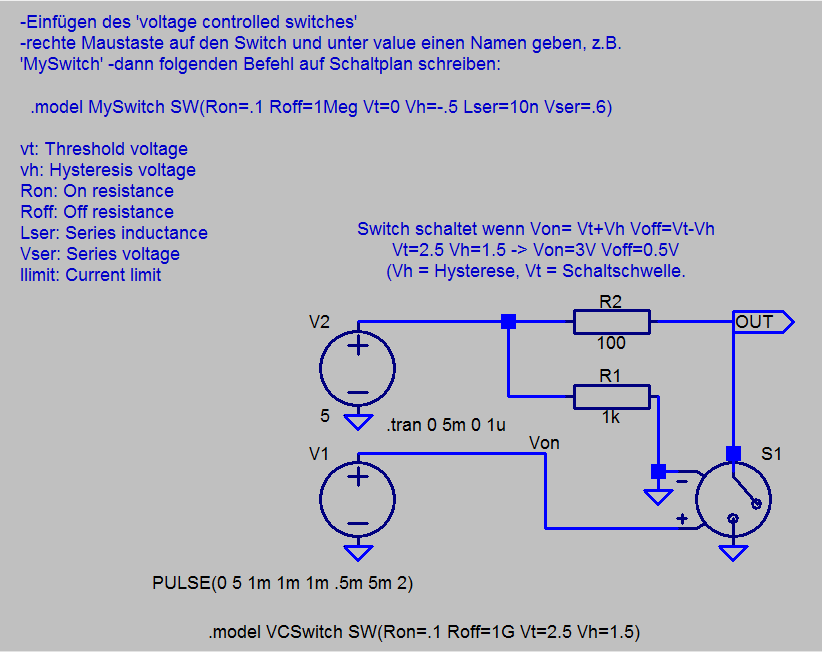

Hallo,
Ich weiß es ist schon ewig her, aber die gegebenen Antworten waren ja
eher nicht zielführend und ich sahs auch vor dem Problem. Für diejenigen
die es auch probieren wollen und es daraufhin nicht klappt:

Im Capture > PSpice> Edite Simulation Profiles > Configuration Files>
dann links auf Library> Browse > addlibs im Ordner von OrCAD suchen>
sample.lib (oder parts weiß ich gerade nicht mehr genau) hinzufügen und
schon sollte es gehen

Gruß chaosnr1
Antwort Zitieren Bearbeiten Löschen Beitrag melden
