Signalübertragung galvanisch trennen

Tim H. (tim118) OP 12.11.2012 11:08 #2912791

Lesenswert?

•

Hallo,

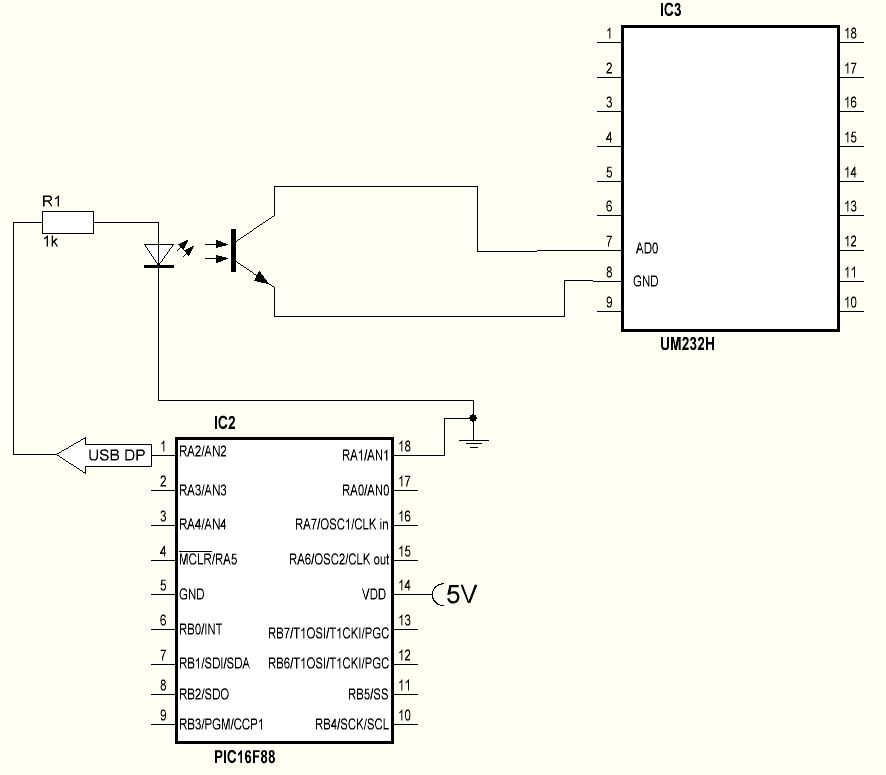

ich hab mal ne Frage, und zwar wie kann ich ein Signal galvanisch
trennen mit einem Optokoppler. Ich hab hier mal n Bild wie das das denk
:)
viel dank

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Falk B. (falk) 12.11.2012 11:16 #2912803

Lesenswert?

•

▲
▼

Siehe Optokoppler.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Udo S. (urschmitt) 12.11.2012 11:30 #2912827

Lesenswert?

•

▲
▼

Hat AD0 einen eigebauten Pull up?
Du schaltest nur Masse an AD0, sonst hochohmig.
Stichwort Pull Up.
Ausserdem invertiert der Optokoppler so dein Signal.

Antwort Zitieren Bearbeiten Löschen Beitrag melden
