MSOP Adapter PCB Layout

Gast #2920129
Hallo liebe Elektroniker,

hat bitte jemand eine fertiges PCB Layout für einen MSOP 10 auf DIL oder
ähnlich um es mir zur Verfügung zu stellen ?

Ich fürchte sonst nicht mit meinem Wochenendprojekt weiter zu kommen.

Bekomme ich das noch mit Tonertransfer in den Griff?

Würde mich super freuen, könntenjemand helfen.

Vielen Dank im Voraus.

Udo aus dem Studentenwohnheim.
#2920489
Das sind Gerber-Files. Die kannst du z.B. mit GC-Prevue oder Kicad
öffnen.
Du hast ja nicht gesagt in welchen Format du die haben willst.

Ganz im Ernst, so einen Adapter kannst du dir sogar mit Visio oder Gimp
malen und dann ausdrucken... Oder direkt mit Edding auf die Leiterplatte
Gast #2921454
Timmo,

leider war das Ding so klein, dass ich sogar die Anschlüsse falsch
gezählt habe.
Es ist ein MSOP-12 !

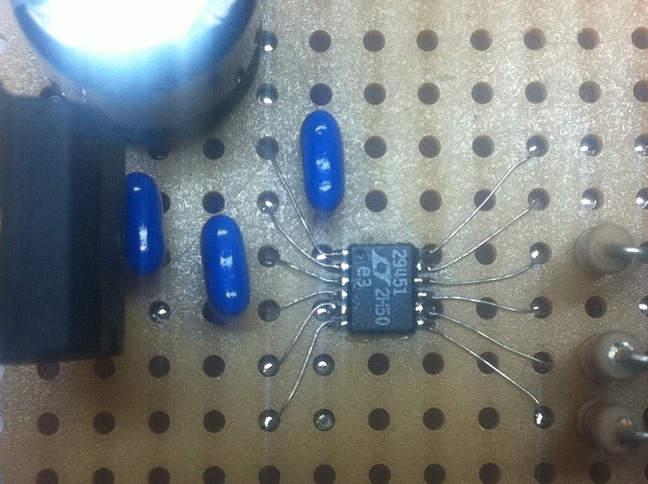

Ich habe mir dann laut Bild geholfen...


Nein ich habs leider nicht kleiner hinbekommem (Bildformatdiskussion)


Danke
