MSP430 I2C Software hang up

OP #2927196
Hallo

Ich möchte gerne eine Fehlermeldung generieren, wenn der I2C Bus nicht
funktioniert -> sprich der abgefragte Slave nicht anwortet.
Mein Problem ist, dass mein Programm nicht weiter abgearbeitet wird wenn
der Bus nicht fehlerfrei funktioniert.

Ich habe mir schon gedanken über dieses NACK bit gemacht. Aber dieses
kann der Master ja nicht erhalten, wenn der Slave nicht antwortet. Oder
wie funktioniert das???

Stehe echt im dunkeln und weiß nicht wie ich das Problem lösen kann.

Gruß Martin
Gast #2927209
#pragma vector = USCI_B0_VECTOR
__interrupt void USCI_B0_ISR(void)
{
  switch(__even_in_range(UCB0IV, 12))
  {
    case 0:
      break;
    case 2:
      break;
    case 4:    //NACK IFG
      UCB0CTL1 |= UCTXSTP;
      lcd_clrScr();// Transmit a stop
      //lcd_setCursor(0,0);
      uart_A0_tx_str("I2C_ERROR_NOT_CONNECTED!\r");
      uart_A1_tx_str("I2C_ERROR_NOT_CONNECTED!\r");
      //lcd_setCursor(0,0);
      lcd_putStr("SMBUS_ERROR:");
      lcd_setCursor(1,0);
      lcd_putStr("NOT_CONNECTED   ");
      UCB0IFG &= ~UCNACKIFG;

      break;
    case 6:
      break;
    case 8:
      break;
    case 10:  //RXIFG

      RXByteCtr--;

      if (RXByteCtr){
        *PRxData++= UCB0RXBUF;
      }
      else{
        *PRxData= UCB0RXBUF;
        }

      if (RXByteCtr == 1){
        //while(UCB0CTL1 & UCTXSTT);
        UCB0CTL1 |= UCTXSTP;
        //lcd_setCursor(0,0);
        //lcd_putStr("I2C_GOO:");
        //lcd_setCursor(1,0);
        //lcd_putStr("NO_ERROR");
      }
      break;
    case 12:   //TXIFG
       if (TXByteCtr){
         UCB0TXBUF = command;
           TXByteCtr--;
      }
       else{
        UCB0CTL1 &= ~UCTR;
        UCB0IFG &= ~UCTXIFG;
        UCB0CTL1 |= UCTXSTT;
         if(byte){
             while(UCB0CTL1 & UCTXSTT);
             UCB0CTL1 |= UCTXSTP;
             }
       }
      break;
    default:
      break;
  }
}




So kann man das z.B mit der ISR machen. Wenn der SLave nicht antwortet
wird die NACKIFG ausgelöst. Ist für nen MSP430F5529.

glgl
Gast #2927241
Du solltest zuerst mal nennen, mit welchem MSP du arbeitest. Nicht jeder
hat ein vollständiges Hardware-I²C drin. Hast du ein USI-Modul oder ein
USCI?
Gast #2927852

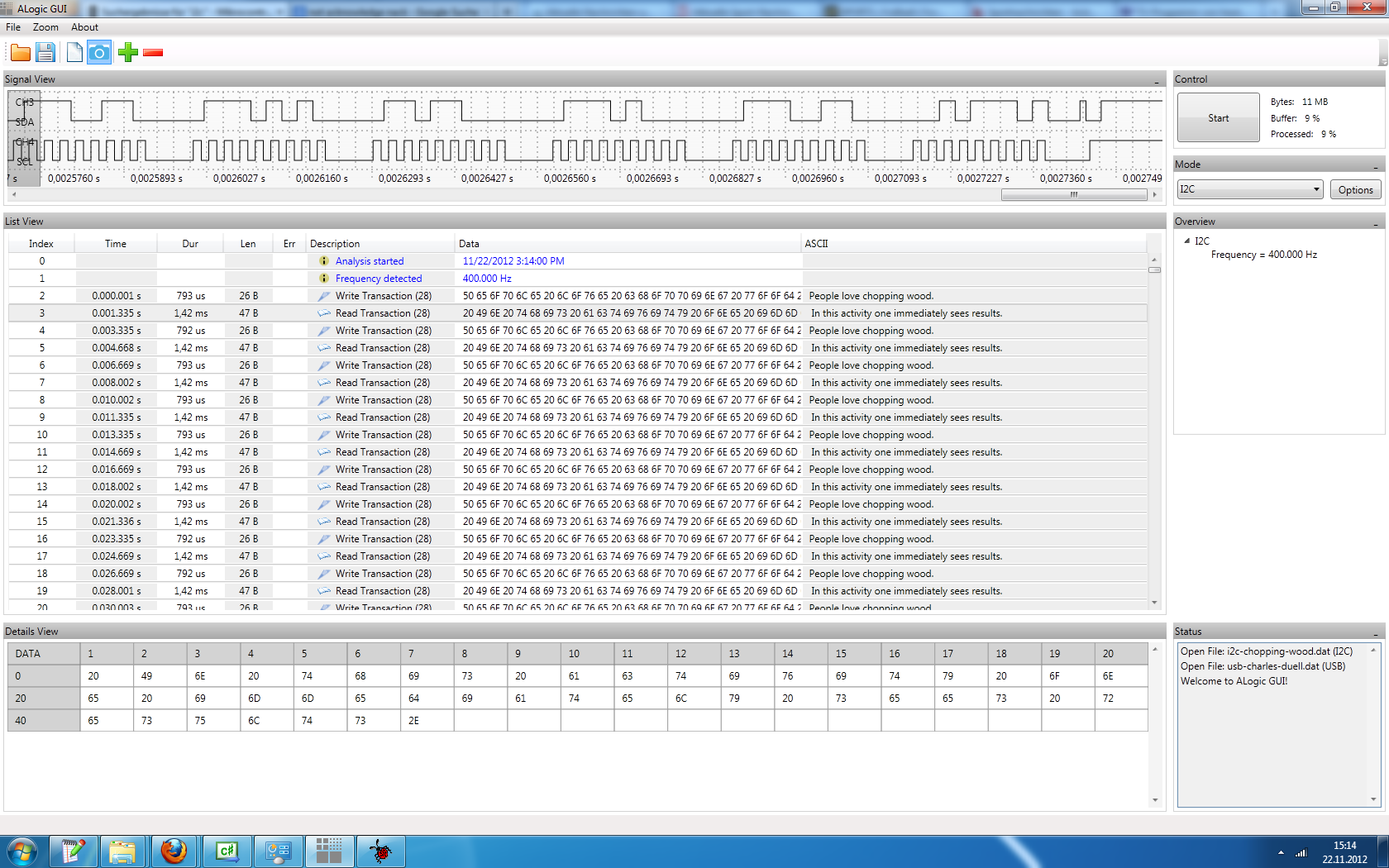

Also der Master bekommt das NAK-Bit schon. Bei einer I2C-Übertragung
werden immer 9 Takte übetragen. Der 9. ist dann das ACK (Slave zieht den
Pegel auf low) oder NAK (Slave macht garnix -> Pegel bleibt auf high).
