Forum: Analoge Elektronik und Schaltungstechnik USV modifizierte vs. reine Sinus-Spannung?


von Thomas O. (Gast)


Lesenswert?

Hallo,

ich suche die Ausgangskurven von Sinuswandlern da mich mal interessiert
wo hier genau die Unterschiede zw. modifizierten und reinem Sinus
liegen.

Ich vermute meine USV stellt nur modifizieten Sinus her, da wenn ich
dort den Stromstecker ziehe und die USV den Monitor versorgt dann
erzeugt dieser einen komischen leisen Ton. Frage mich ob das für den
Monitor schädlich sein kann. Wenn ja fliegt diese billige USV doch
raus, glaube hier liegt der Preisunterschied versteckt.

Habe bei googel leider nichts gefunden. Ich vermute das es eine
Dreiecksspannung also keine weichen Kurven im Spannungsverlauf.

von Benedikt (Gast)


Lesenswert?

modifizierter Sinus ist ein Rechteck mit einer Pause dazwischen, meist
auch als Trapez bezeichnet.
Reiner Sinus ist ein durch PWM erzeugter Sinus.
Ein Monitor hat meist ein Schaltnetzteil, dem sollte es eigentlicg egal
sein ob Sinus, Trapez, Rechteck oder Gleichspannung ankommen.

von TravelRec. (Gast)


Lesenswert?

>>Ein Monitor hat meist ein Schaltnetzteil, dem sollte es eigentlicg
egal
sein ob Sinus, Trapez, Rechteck oder Gleichspannung ankommen.

Dann laß´ das mal nicht den Monitor hören, denn das ist dem mitunter
ganz und gar nicht egal (sonst würde er ja nicht summen). Die spitzen
Kanten einer Trapezschwingung können Deinem Monitor und auch Deinem
Rechner schaden, wenn es deren Schaltnetzteile nicht verkraften. Kann
man nie genau sagen. Bei den reinen Sinuswandlern steht nicht umsonst
dabei: "...für hochwertige Technik (Computer, Fernseher, HiFi...)
empfohlen..." - ich würd´s nicht drauf ankommen lassen. Für ´ne Lampe
sind die Gurkenwandler wohl ausreichend ;-)...

von Michael A. (aim)


Lesenswert?

Hat ain Schaltnetzteil nicht als erstes (nach den eingangsdrosseln)
einen Gleichrichter?
Dann kann das doch nicht wirklich ein Problem sein oder?

von Benedikt (Gast)


Lesenswert?

>Dann laß´ das mal nicht den Monitor hören, denn das ist dem mitunter
ganz und gar nicht egal (sonst würde er ja nicht summen).

Dem Argument nach darf man einen Trafo nur mit Gleichspannung
betreiben, da er beim Betrieb an Wechselspannung brummt.

Die steileren Flanken verursachen einen etwas höheren Spitzenstrom im
Netzfilter und können daher das Summen verursachen.

von TravelRec. (Gast)


Lesenswert?

>>Dem Argument nach darf man einen Trafo nur mit Gleichspannung
betreiben, da er beim Betrieb an Wechselspannung brummt.

Das habe ich nicht gesagt! Fakt ist, daß wenn der Monitor normal nicht
summt und mit der USV summt er, dann ist´s nicht egal sondern ein
Unterschied. Ist das nachfolgende Schaltnetzteil im Eingang dann etwas
zu knapp bemessen (Y-kondensatoren oder Schutzvaristoren), dann kann´s
halt schonmal zum Schaden kommen.

von Benedikt (Gast)


Lesenswert?

Die Y Kondensatoren verkraften einige kV. Wenns anderst ist, dann ist
der Monitor garnicht zulässig.
Davon abgesehen ist die Spitzenspannung einer Rechteckspannung
niedriger als der Spitzenwert einer einer Sinusspannung.

Was soll also kaputt gehen ?

von Thomas O. (Gast)


Lesenswert?

Hallo,

habe gerade bei APC angerufen um ein Modell mit rein Sinus genannt zu
bekommen. Mir wurden die Online Modelle udn eine SURT1000XLI genannt.
Alle anderen Modelle scheinen das anscheinend nicht zu haben.

von Thomas O. (Gast)


Lesenswert?

meint ihr man könnte die Flanken irgendwie runder bekommen, evtl. durch
ne Drossel?

von Benedikt (Gast)


Lesenswert?

Im Monitor ist schon eine Drossel drin, und die macht ja genau die
Geräusche.
Du könntest eine PFC Drossel aus einem PC Netzteil davor schalten, die
sollte die Stromspitzen dämpfen (oder kommt die Drossel zwischen
Gleichrichter und Elko ? Bin mir da nicht ganz sicher).

Hat APC wirklich nur so wenige Sinus USVs ?
Ich habe eine uralte SmartUPS 600, das Modell wird bei denen nicht mal
mehr aufgeführt und von keiner Software unterstützt (außer unter Win
3.x).
Die liefert laut Datenblatt einen Sinus mit <10% THD.
Aufgrund der hohen Schaltfrequenz erzeugt die auch ein paar Störungen,
das man in billigen PC Aktivboxen als Summen hört.

von Thomas O. (Gast)


Lesenswert?

Hallo,

habe mal eine Signalkurve gefunden und eine andere gezeichnet. Letztere
scheint das bessere zu sein, gerade wenn die Frequenz sehr hoch läßt
sich eine schöne Sinuskurve zeichnen.
http://people.freenet.de/Thomasoly/Schwei%DFen/sinus-modsinus.GIF
http://people.freenet.de/Thomasoly/Schwei%DFen/sinus-modsinus2.GIF

von Benedikt (Gast)


Lesenswert?

Bessere USV liefert letztere Kurve. Da aber in der USV ein Filter
einegbaut ist, kommt eine nahezu reiner Sinus raus.
Gemacht wird das ganze über ein SMPS Controller IC, das mit einer
Sinusförmigen Refernzspannung angesteuert wird.

von Martin (Gast)


Lesenswert?

Hallo,

hat jemand einen Schaltplan von gängigen billig USVs zur Hand?


Martin

von Benedikt (Gast)


Lesenswert?

Ich hätte ein paar Pläne von APCs Smart UPS

von Thomas O. (Gast)


Lesenswert?

würden mich auch interessieren

von Benedikt (Gast)


Lesenswert?

http://www.eserviceinfo.com
und da bei der Suche APC eingeben.

von Thomas O. (Gast)


Lesenswert?

Habe heute eine Antwort von Mustek bekommen, die schreiben es wäre eine
treppenartige Sinuskurve. Denke das da ein jeweils für pos. und neg.
ein niedrigbit D/A-Wandler drin sein wird.

von Thomas O. (Gast)


Lesenswert?

Hallo habe mal das Oszi an die USV angeschloßen die spuckt anscheinend
wirklich nur positive und negative Rechteckimpulse aus. Das hätte man
doch mind. mit einer Drossel oder Kondensator etwas abglätten können,
weil einer schnelleren Zeitablenkung erkennt man aber einen annähernden
Sinus komisch.

http://people.freenet.de/Thomasoly/Spannungsverlauf_USV.JPG

von Thomas O. (Gast)


Lesenswert?

Hallo,

nun wollte ich nochmal in die Runde fragen ob mir jemand sagen kann
welche Induktivität ich bräuchte um das ganze einigermaßen in den Griff
zu bekommen(also das Rechteck etwas abzurunden)? Diese USV hat eine
Ausgangsleistung von 240W also rund 1A bei 230V. Ich habe da an so
offene bzw. vergossene Ringkerndrosseln gedacht,
http://www.tauscher-transformatoren.de/html/ringk_21.html
http://www.tauscher-transformatoren.de/html/ringkern-speicherdrosseln-29.html
 habe aber leider überhaupt keine Ahnung welche Induktivität bzw.
Speicherenergie die Drossel aufweisen müsste.

Oder könnte das vielleicht jemand mit PSpice simulieren also ne
Rechteckspannung mit Pausen über einen Ringkerndrossel schicken. Denke
das wird um einiges billiger sein als eine USV die echten Sinus
erzeugt.

Wäre echt dankbar wenn mir da jemand helfen könnte.

von Profi (Gast)


Lesenswert?

Es gibt auch noch andere, die erzeugen eine Spannung mit 4-5 Stufen:
4:
        ----
    ----    ----            ----
----            ----    ----
                    ----
 T1  T2  T3  T2  T1  T4  T1  T2      <- aktiver Transistor
5:
      ---
   ---   ---
---         ---         ---
               ---   ---
                  ---
 -  T2 T3 T2 -  T1 T4 T1 -      <- aktiver Transistor

wobei die Höhen und Dauern so gewählt sind (anders als hier
gezeichnet), dass sowohl nach einer Vollweggleichrichtung 310V
rauskommen, als auch true-rms 230V ist, also eine Glühlampe richtig
hell leuchtet.
Der Vorteil ist, dass man kein PWM braucht, sondern nur einen Trafo mit
mehreren Primär-Anzapfungen und je einem Leistungs-Transistor dran. Von
denen ist immer einer leitend (4 Stufen) oder eine kurze Pause drin (5
Stufen).

http://www.mikrocontroller.net/forum/read-1-157430.html#158890

von Thomas O. (Gast)


Lesenswert?

ja zum nachrüsten wäre das aber nichts ich will meine USV upgraden und
da wäre mir eine Drossel am leibsten ich weiß nur nicht welche
Induktivität nötig ist. Um bei dieser Leistung das Rechteck ausreichend
zu glätten.

von Manfred P. (pruckelfred)


Angehängte Dateien:

Lesenswert?

Meine kleine APC ist ausgefallen und es mangelt an Ideen, diese zu
reparieren. Beitrag "Hilfe für eine defekte APC-USV gesucht"

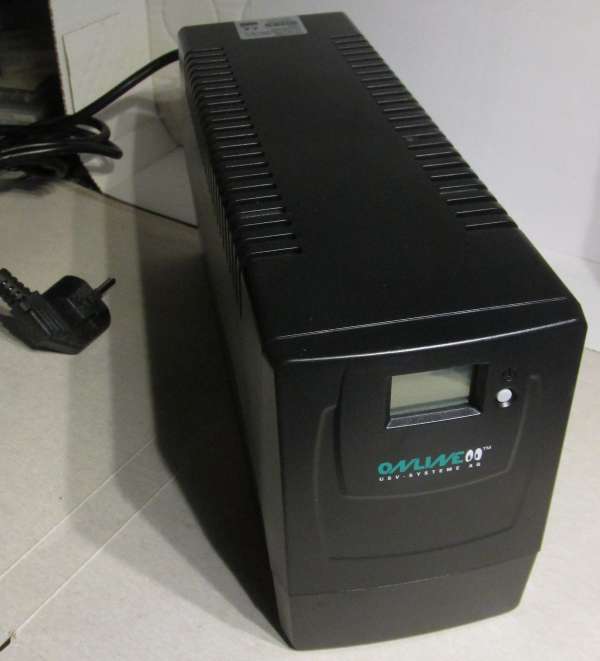

Nun hat mir ein netter Forist eine USV aus seinem Bestand gegen
Portokosten vermacht, Yunto Smile S600, ein Consumer-Ding für 60 Euro:
https://www.usvshop24.de/usv-anlagen/usv-yunto-smile/

Der mitgelieferte Akku ist totgestanden, aber der aus meiner passt, wird
mit ca. 800mA bis 13,70 Volt geladen. Als Eigenverbrauch habe ich am
Netz 10,4 Watt / 23VA gemessen, wenn der Akku voll ist.

Mal gucken, wie der Ausgang denn so ist - das passt doch in diesen alten

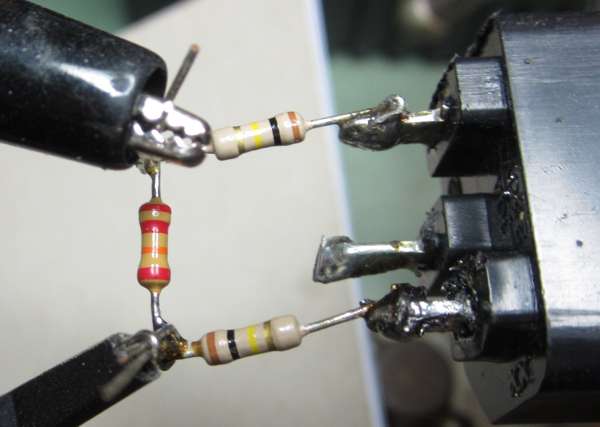

Thread. Ich habe einen Teiler etwa 1:10 gebaut und das Scope mit einem
10:1-Tastkopf angehängt. Der Netzsinus sieht aus wie gewohnt, leicht
abgekappt.

Laut Beschreibung wird ein "Simulierter Sinus" geliefert, darüber kann

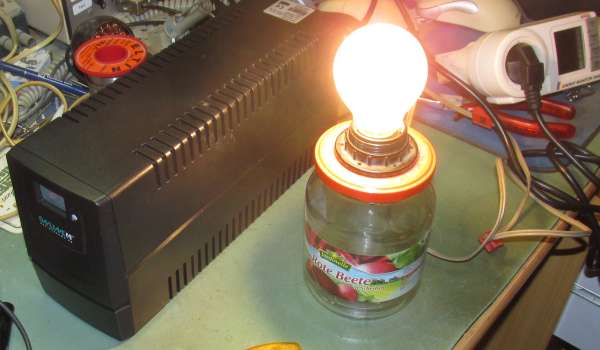

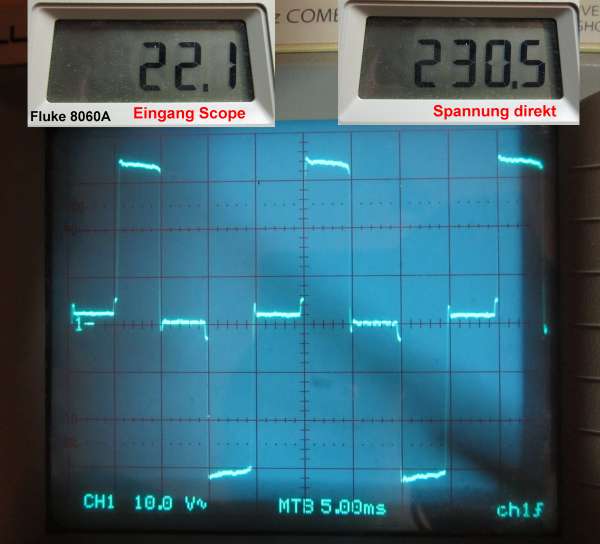

man wohl streiten. Als Last habe ich meine 100W-Prüfbirne mit gemessenen
93W an 230V, bei Last wird das Rechteck etwas breiter als im Leerlauf.

---

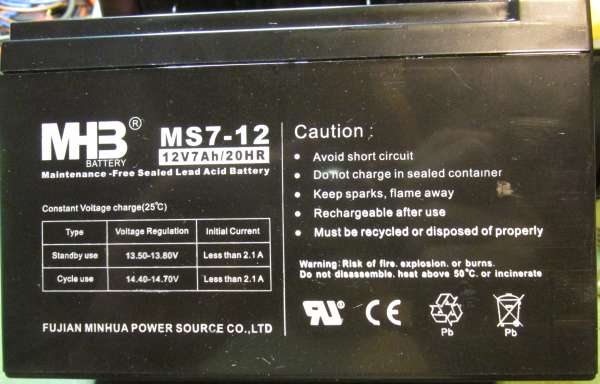

Was ich nun garnicht glauben will: Der originale Akku MHB MS7-12
behauptet im Datenblatt, 200 Zyklen mit 100% zu können!
http://www.mhb-battery.com/upload/MS7-12-2_10kg_pdf(1).pdf

von Matthias S. (Firma: matzetronics) (mschoeldgen)


Lesenswert?

Manfred P. schrieb:
> Laut Beschreibung wird ein "Simulierter Sinus" geliefert, darüber kann
> man wohl streiten.

Streit ist hier unnötig. Das ist ja nicht mal ein 'modifizierter Sinus'
mit 2 Stufen, sondern nur Rechteck mit Pause. Unterste Kategorie der
USVs. Lass das keinen Eingangskondensator eines Netzfilters sehen, der
mag das nicht.

von Dieterich (einermehr)


Lesenswert?

Hallo

Wow - der Ursprungsbeitrag ist von 2005...

Ich war bisher davon ausgegangen, dass dieses Forum seid 2006 besteht.

Wann war eigentlich das "Geburtsdatum" des Forums?

Können wir bald das zwanzigjährige Bestehen feiern, oder hat das schon
stattgefunden, oder ist der Ursprungsbeitrag des Thread tatsächlich
einer der ersten im Forum und somit dauert es noch etwas bis zum
zwanzigjährigen?

von Matthias S. (Firma: matzetronics) (mschoeldgen)


Lesenswert?

Dieterich schrieb:
> Können wir bald das zwanzigjährige Bestehen feiern

Schon längst vorbei:
Beitrag "Hallo zum Anfang"
Im Moment auf Seite 4563 - ansteigend

Manfred P. schrieb:
> Der originale Akku MHB MS7-12
> behauptet im Datenblatt, 200 Zyklen mit 100% zu können!

Was findest du daran ungewöhnlich? Zu viele oder zu wenige Zyklen?

: Bearbeitet durch User
von Ralf X. (ralf0815)


Lesenswert?

Manfred P. schrieb:
> Meine kleine APC ist ausgefallen und es mangelt an Ideen, diese zu
> reparieren.

Mein ausdrückliches Lob für die Datenkompression, die dennoch alles gut
erkennen lässt.

Beitrag #7566928 wurde vom Autor gelöscht.
