Lötpad erstellen - Rechteck - auf einer Seite abgerudet

Gast #2990066
Hallo

Ich habe im Datenblatt von Ti gelesen, dass es von Vorteil ist, wenn bei
einem QFN Package die Lötpads unter dem Gehäuse abgerundet sind.

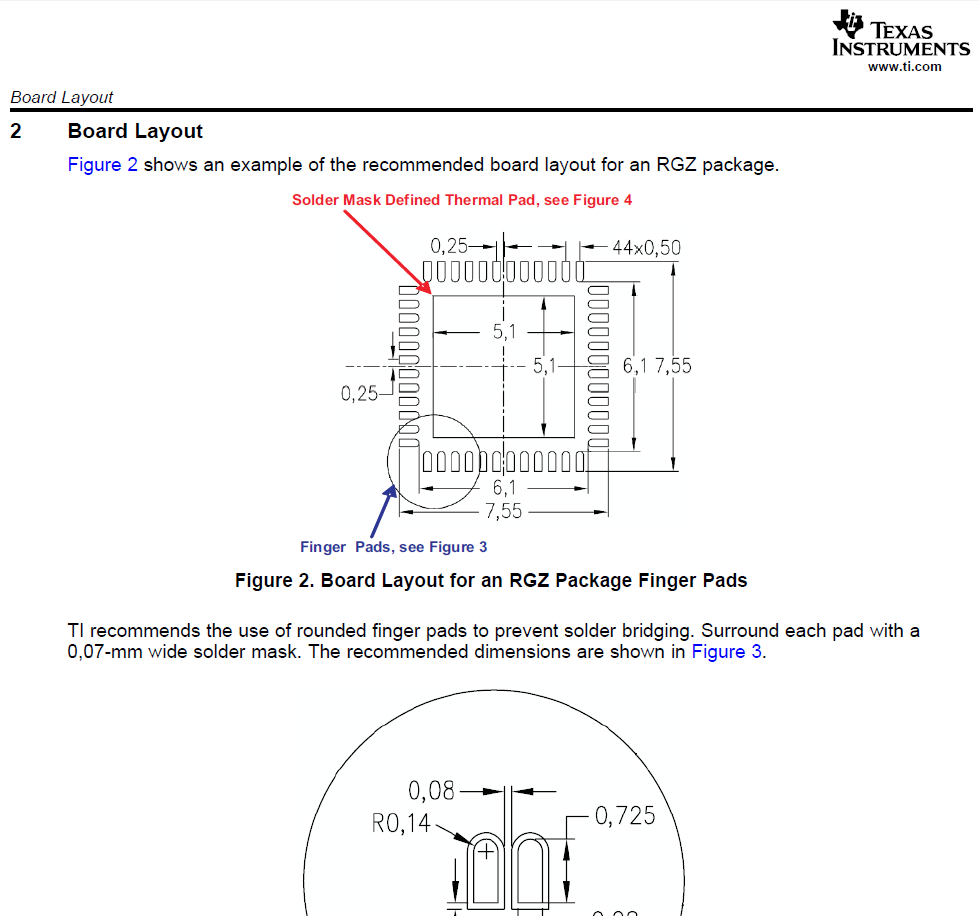

Siehe Bild "Recommed QFN Land Pattern".

Wie kann aber so ein Pad mit Altium erstellt werden.
Da gibt es runde, eckige, eckige mit abgerundente Kanten, und oktagonale
Pads.

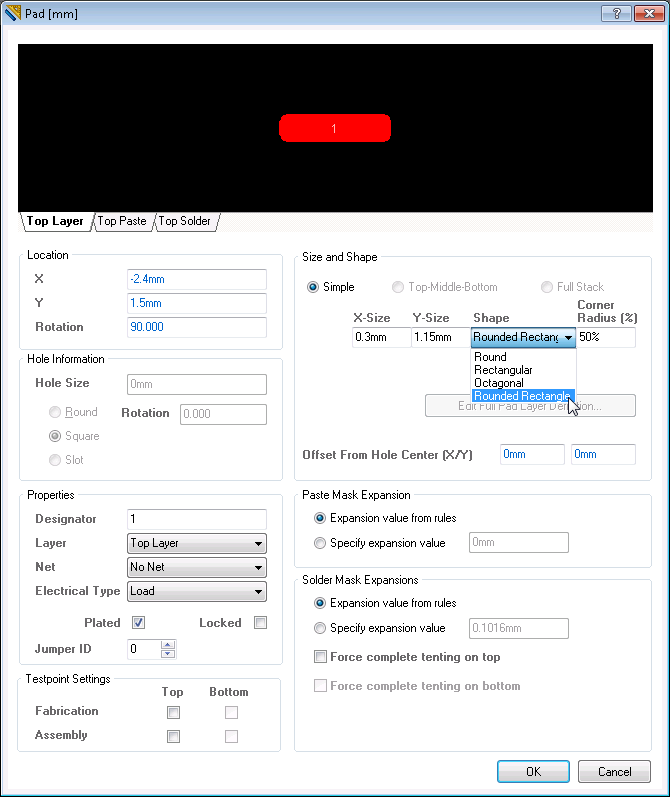

Siehe Bild "Altium_Auswahl"

Aber wie ertell ich auf einer Seite eckige und auf der anderen Seite
runde??

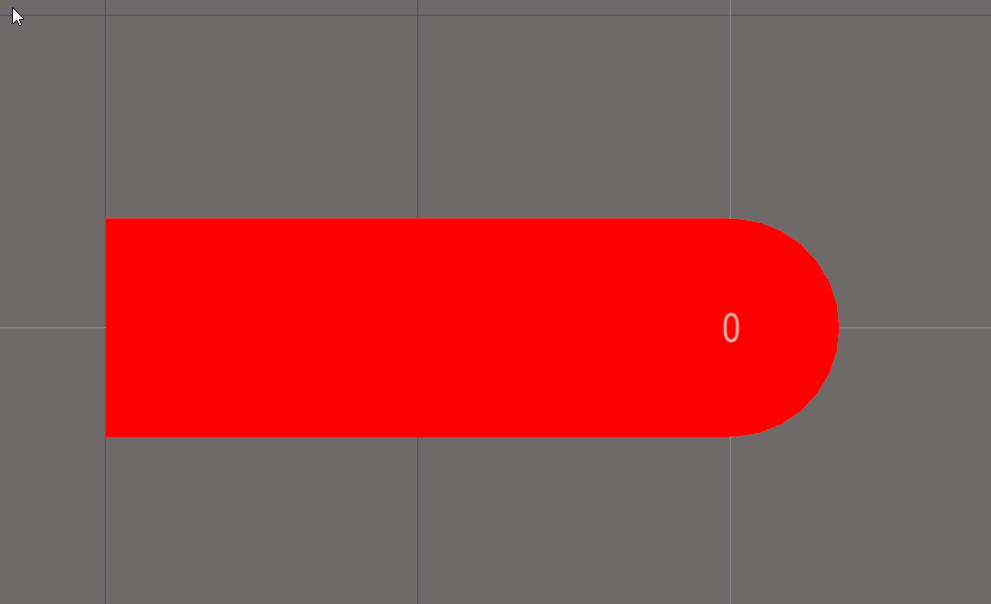

Siehe Bild "Recommed Pad"

Ist dies mit Altium überhaupt möglich?

Gruß,
nicart
