S0 Schnittstelle, bzw allg Optokoppler Frage
von David H. (davidm)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Wenn ich mir das Bild so ansehe.

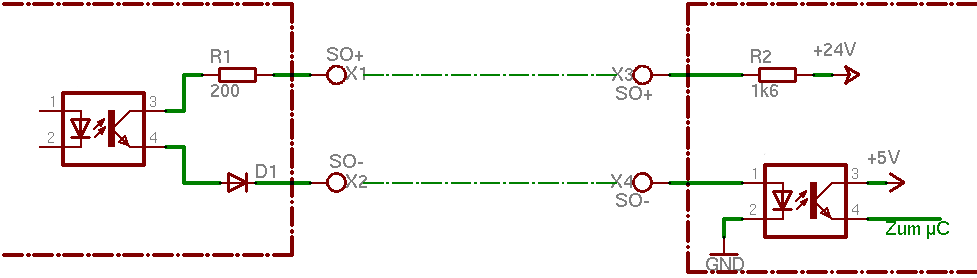

Darf der Widerstand R2 auch vor den Eingangs Optokoppler (also zwischen
X4 und Anode)?

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: S0 Schnittstelle, bzw allg Optokoppler Frage
von ArnoR (Gast)

Lesenswert?
• ▲
▼
Ja, R2 darf dahin. D1 ist überflüssig und der Sinn der 2 OK ist auch
fraglich.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: S0 Schnittstelle, bzw allg Optokoppler Frage
von David H. (davidm)

Lesenswert?
• ▲
▼
Ich frage deshalb, weil ich nicht weisz ob optokoppler sich verhalten
wie normale Transistoren, da hatte ich mal das problem das bei einem
recht hohen Widerstand am Emitter das ganze nicht mehr richtig
funktionierte

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
