Hat jemand ein Datenblatt der LD8051 PIN-out habe ich Heizstrom scheint 50mA zu sein, Heizspannung 0,7 bis 1V "Anodenspannung" scheint 30Vdc zu sein. Aber was mache ich mit dem Gate? Hat jemand einen Schaltungsvorschlag für eine TTL-Ansteuerung?
a) Das ist keine Nixie-Röhre, sondern ein VFD. b) Das Gate ist das Gitter vor den Segmenten, benutzt fürs Multiplexing. Wenn es Kathodenpegel hat, bleibt die Anzeige dunkel. Legt man es auf den Segmentpegel, wirds hell. c) TTL ohne extra Transis wird bei den Spannungen eher nix. Mit CMOS oder gleich richtigen VFD-Treiberchips schon eher. Such mal hier im Forum, da gabs schon genügend Schaltungen dazu.
Gast
#3050129

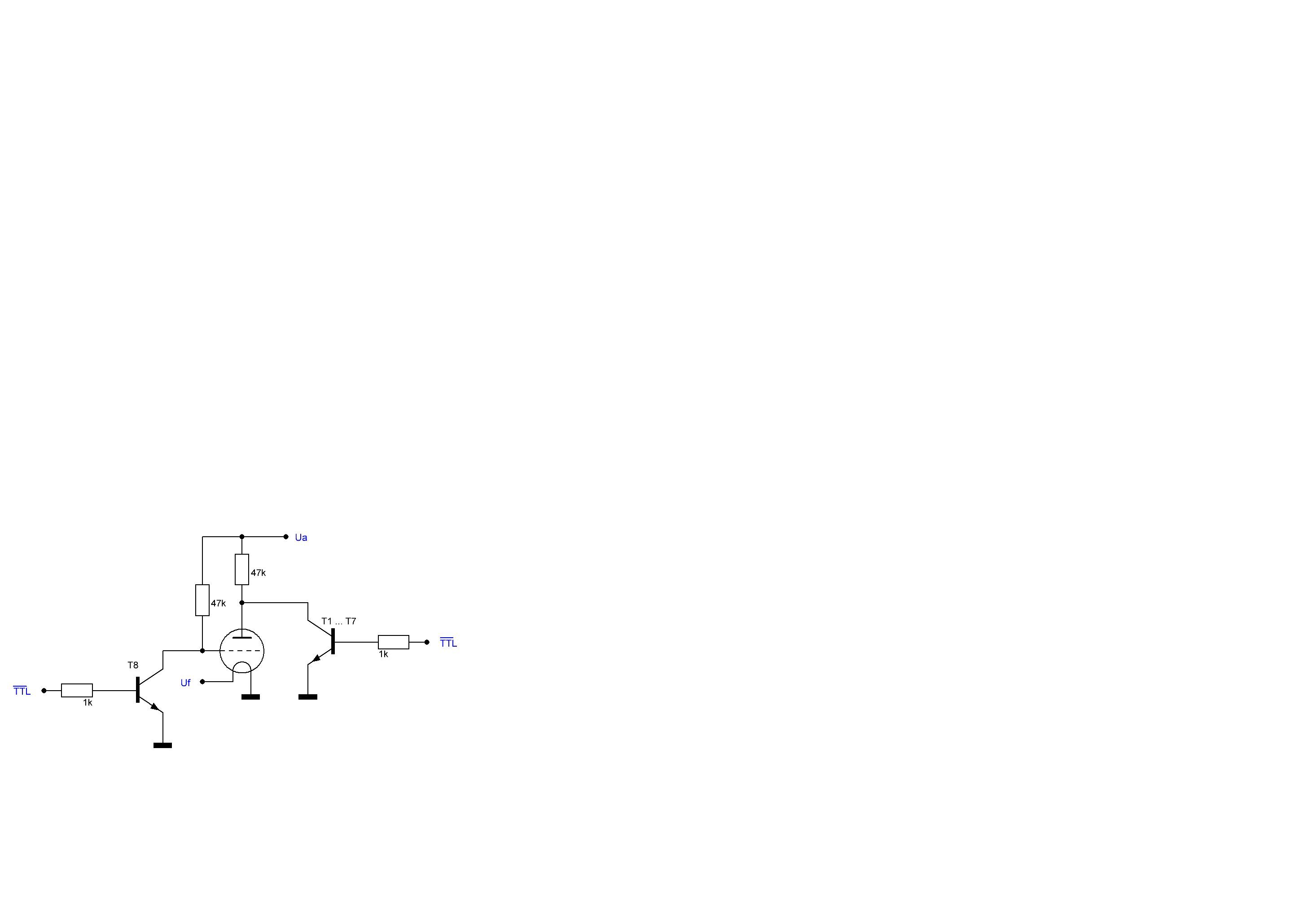

schau mal ins datenblatt der iv 6 aus der russerei. t1 ... t7 --> segmente leuchten auf wenn l pegel an liegt. t8 l pegel röhre aktiv, h pegel gesperrt.
