Oszillopskop TTL Signal Abklingverhalten mit / ohne 50 Ohm Abschlusswiederstand

Sloomy .. OP #3071131
Lesenswert?
• ▲
▼
Moin zusammen,

die Frage ist wirklich banal, aber ich brauche eine fachliche Erklärung
dafür, warum das Abkling und Pegelverhalten der Messignale mit einem 50
Ohm Abschlusswiederstand "sauberer" wird.

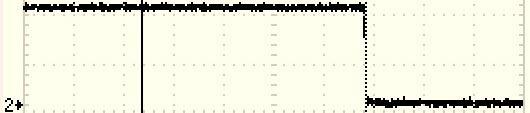

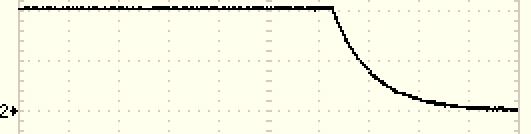

Dazu zwei Screenshots.

Danke voraus,

s.
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Wolfgang M. #3071143
Lesenswert?
• ▲
▼
Weil Du ohne Abschluss Reflexionen in der Leitungs hast und es mehrere
Rundlaufzeiten braucht, bis die abklingen. Mit einer Leitung, die mit
ihrem Wellenwiderstand abgeschlossen ist (z.B. 50 Ohm Widerstand an 50
Ohm Koaxleitung) gibt es diese Reflexionen nicht. Dafuer sind aber die
Pegel reduziert, weil der Treiber (hat endlichen Ausgangswiderstand) nun
mir 50 Ohm belastet ist.
