S: Software für Anschlusspläne
von Vincent H. (vinci)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Grüß euch

Ich bin auf der Suche nach Freeware, mit der sich simple

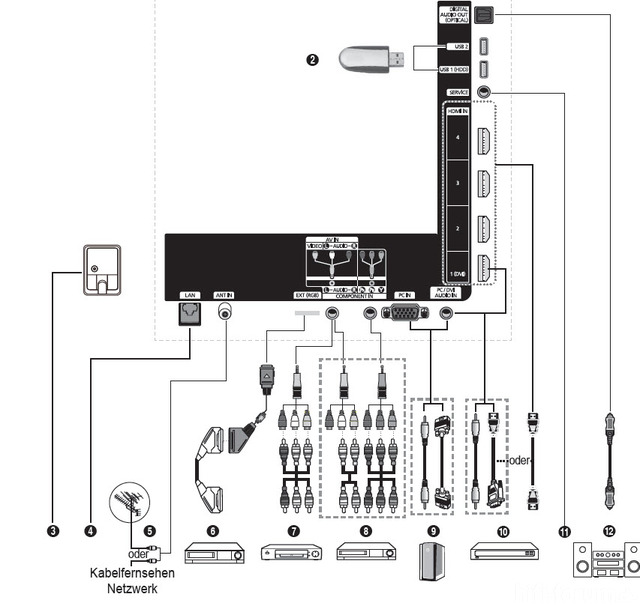

"Anschlusspläne" realisieren lassen. Bzw. würd ich gern wissen, wie ihr
Graphiken ähnlich der im Anhang realisiert.

Problemstellung ist einfach folgende:
Man hat als ambitionierter Hobbypfuscher ein Projekt, das mehrere
Platinen, verschiedenste Steckverbinder und dann auch noch in Gehäuse
eingebaute Buchsen, Taster, etc. enthält und will wenigstens ein
Mindestmaß an Dokumentation erzeugen, damit man in 2 Jahren noch weiß,
ob der rote Knopf links unter dem Display nur der Reset, oder die
Selbstzerstörung war...

Die Software muss nicht einmal großartig umfangreich sein. Theoretisch
würden bereits einige simple Funktionen und Formen reichen. Z.B.
Steckerform-Anzahl der Pole, oder Kabel-Anzahl der Litzen-Flachband-...
etc.

Gibts da was im Freeware (und oder bezahlbaren) Bereich?


Grüße
Vincent

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: S: Software für Anschlusspläne
von Udo R. (udo_r)

Lesenswert?
• ▲
▼
Foto machen und die entsprechenden Bauteile durch Pfeile kennzeichnen
und Beschreibung hinzufügen. Kann jedes auch kostenfreie Office.
