Stephan H. (stephan-) OP 03.04.2013 19:43 #3114102

Lesenswert?

•

Hallo Leute,

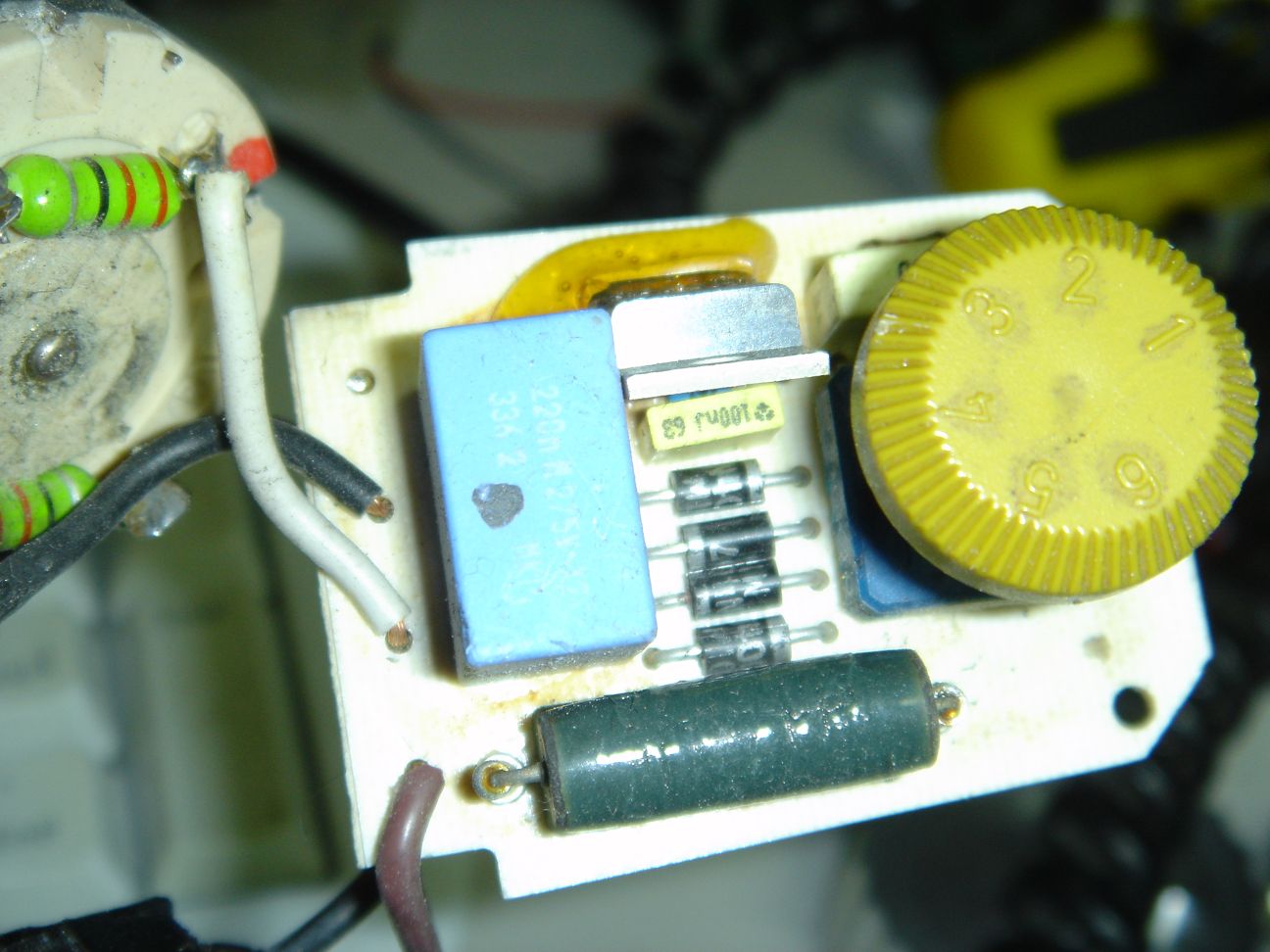

bei meinem Proxxon FBS 240 ist die Platine abgeraucht.

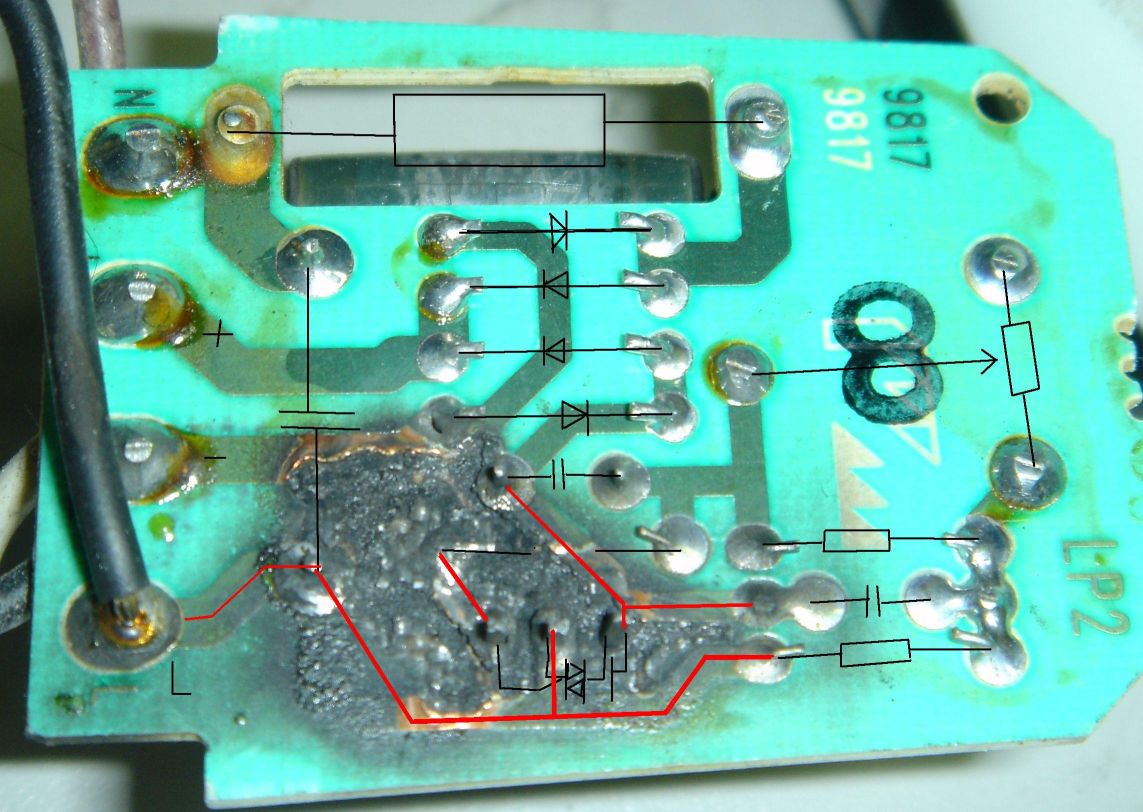

In rot habe ich die vermutlichen Leiterbahnen nachgezeichnet.
Da nicht mehr viel zu erkennen ist, wäre es schön wenn das mal jemand
veryfizieren könnte.

Danke

Stephan

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

MaWin Gast 03.04.2013 21:45 #3114366

Lesenswert?

•

▲
▼

Ja, kommt hin, übliche TRIAC Schaltung, ähnlich Figure AN1003.16
(jedoch Poti anders dran)
http://www.littelfuse.com/data/en/Application_Notes/AN1003.pdf
