unipolarer Schrittmotor an H-Brücke

max123 Gast 01.10.2013 21:39 #3342827

Lesenswert?

•

Hallo
ich habe einen unipolaren Schrittmotor mit 5 Anschlüssen. Diesen möchte
ich an eine Schrittmotoransteuerung (Trinamic TMCM 310, geeignet für
bipolare Motoren) anschließen.

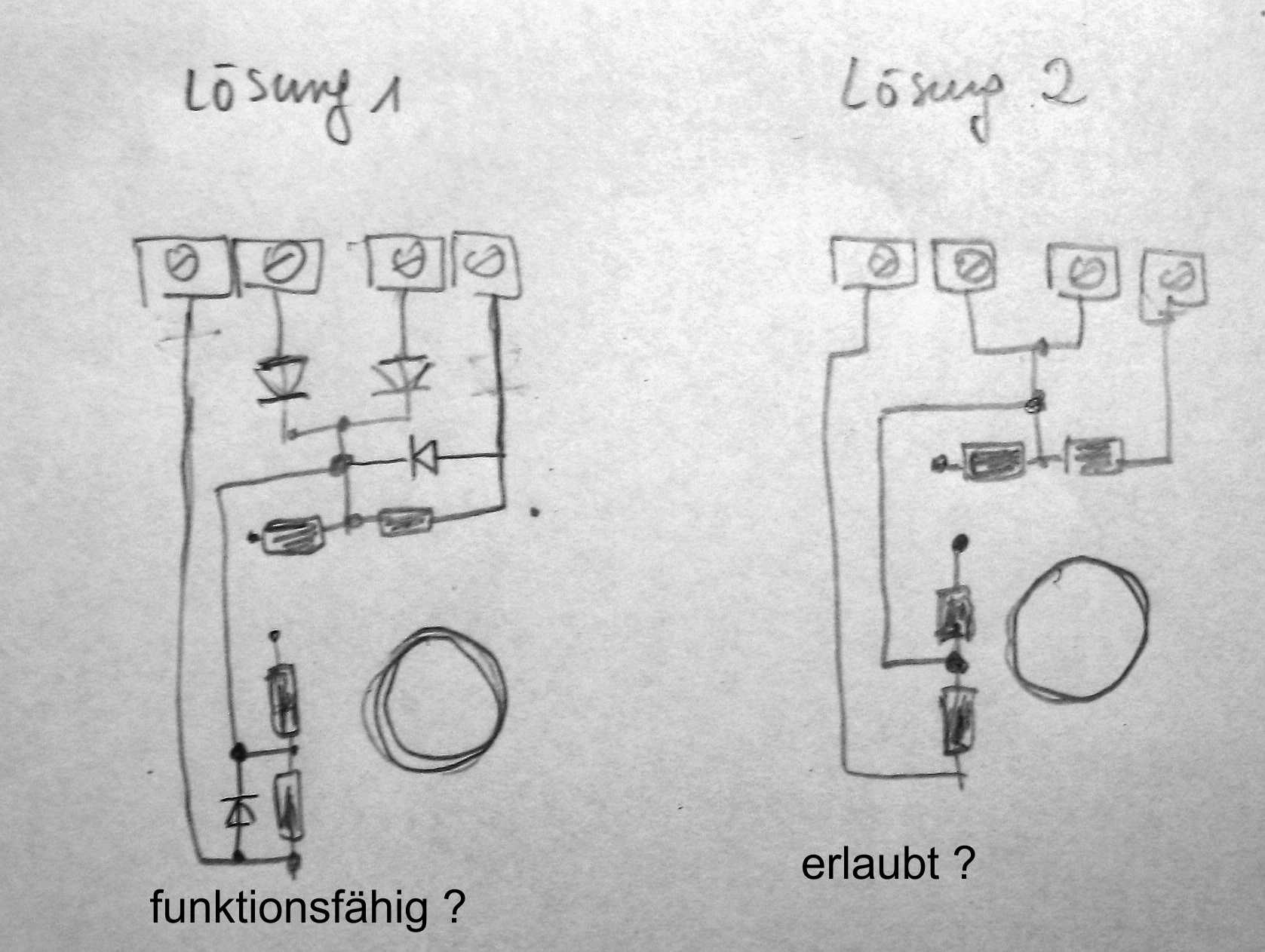

Was haltet Ihr von Lösung 1 im Bild.

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

pop Gast 01.10.2013 22:20 #3342911

Lesenswert?

•

▲
▼

...auch ein Hemd koennte man als Hose benuetzen...

Antwort Zitieren Bearbeiten Löschen Beitrag melden

josef545 Gast 02.10.2013 08:50 #3343176

Lesenswert?

•

▲
▼

Die Schaltung "Lösung 1" ist sehr originell. Überblicke es aber nicht
ganz, ob es geht.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

karadur Gast 02.10.2013 08:57 #3343188

Lesenswert?

•

▲
▼

Hallo

geht nicht. Du machst einen Kurzschluss zwischen 2 Endstufen !

Antwort Zitieren Bearbeiten Löschen Beitrag melden
