Belegung Vorschaltgerät Osram Quicktronik - Ersatzteil hat abweichenden Schaltplan

Oliver Klaus Gast #3347474
Liebe Leute,

ich habe ein elektronisches Problem und einen Elektriker, der leider
seit ein paar Monaten abgetaucht/überarbeitet/im Urlaub ist:

Bei einer Leuchtstoffröhren-Lampe ist das Vorschaltgerät defekt:
Osram Quicktronik QTP-DL 2*55 GII

Mein Elektriker hat das Ersatzteil zu mir liefern lassen, kommt jetzt
aber nicht mehr zum Anschliessen, so dass die gute Leuchte schone
monatelang herumsteht.

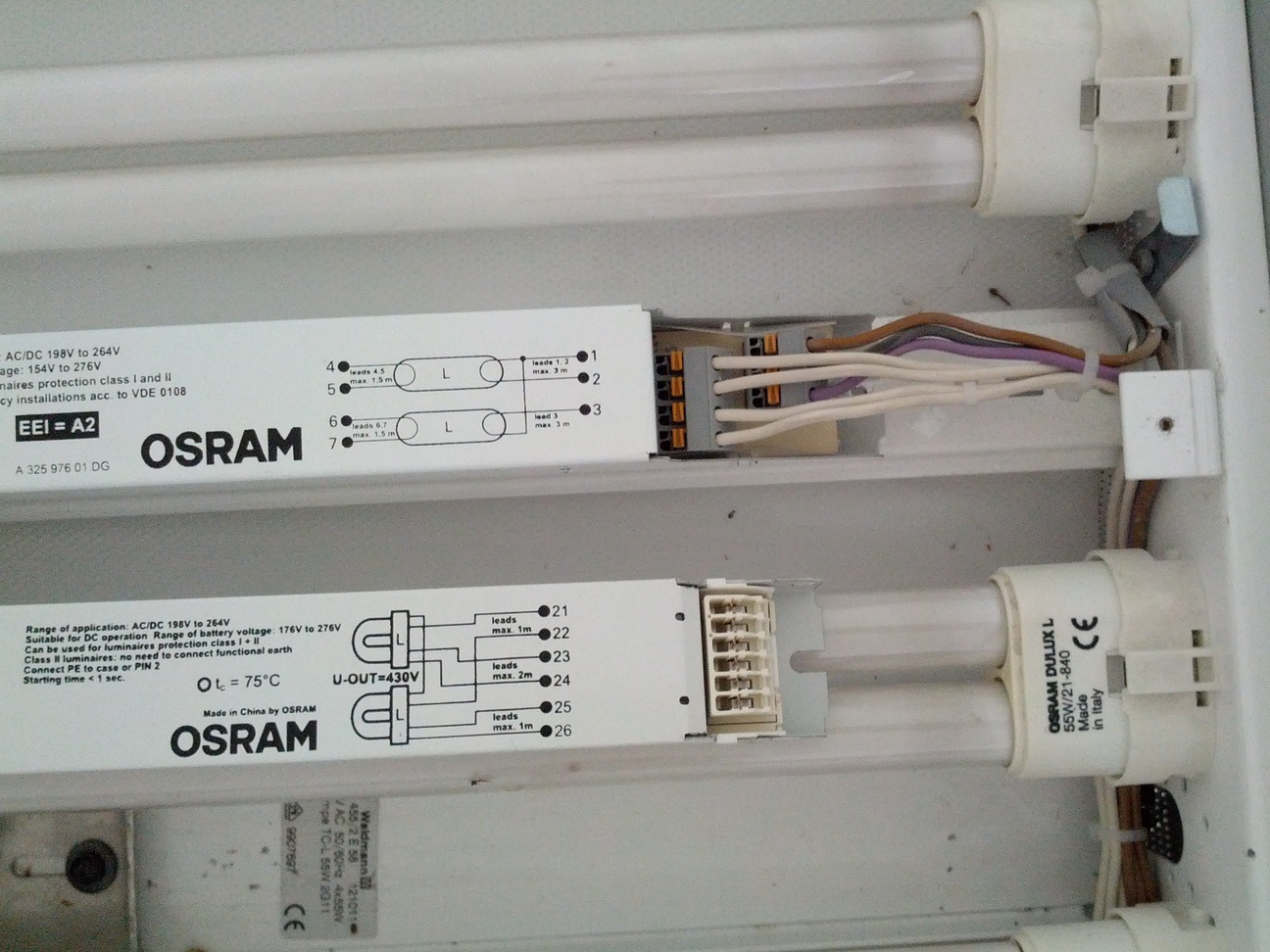

Das Problem besteht darin, dass zwischen dem defekten Altteil (auf dem
Bild oben) sieben Klemmen und dem Ersatzteil (Bild unten) nur sechs
Klemmen vorhanden sind.

Ich bin leider aus den beiden aufgedruckten Schaltplänen nicht klug
geworden (habe zwischenzeitlich vermutet, dass die weggefallene Klemme
vielleicht nur der Erdung dient, da auf dem Klemmfeld ganz links das
Altgerät zwei und das Ersatzteil drei Klemmen aufweist (die dritte ist
die Erdung).

Kann mir jemand die korrekte Klemmbelegung mitteilen?
