Hallo, für eine Simulation leitungsgebundener Störungen wäre es hilfreich vorgegebene Grenzwerte in den FFT-Plot als Graph zu bekommen. Über "Add Trace" krieg ich nur einfache Konstanten rein - was ich aber will ist eine Treppenfunktion, die immer automatisch mitgeplottet wird. Gruß

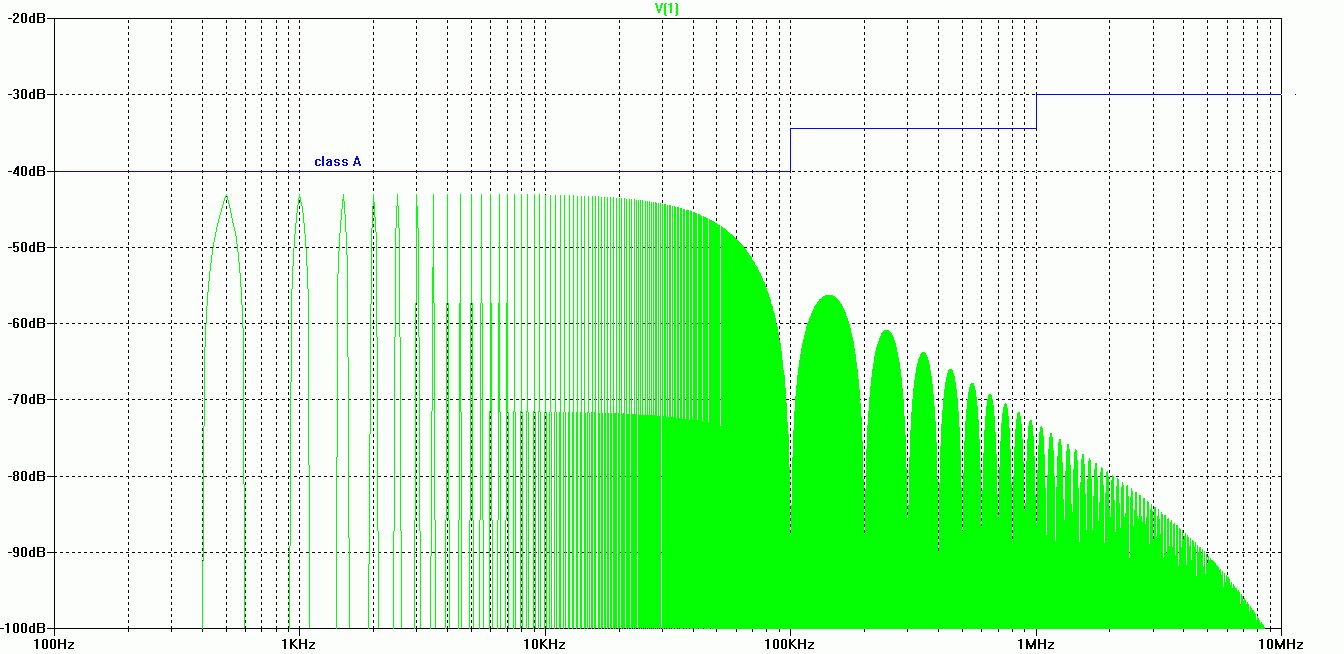

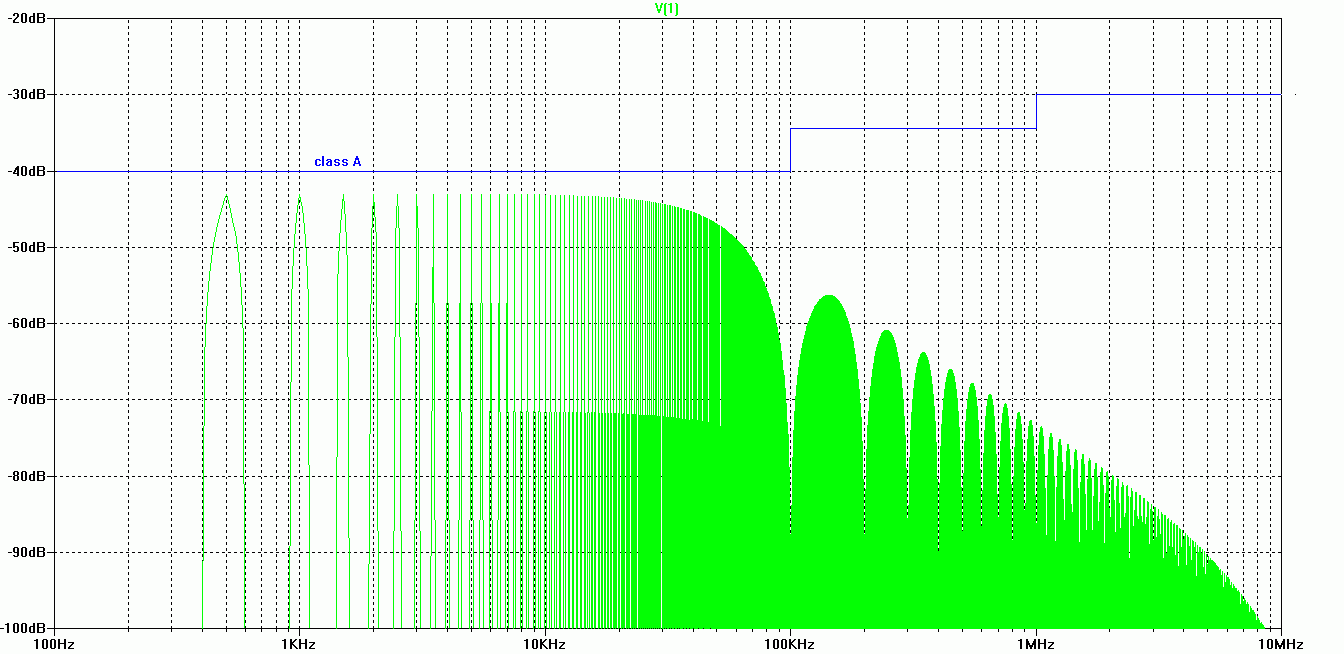

Hallo, Speziell bei der FTT bleibt "nur" das Zeichnen mit "Notes % Annotations". Plot Settings -> Notes & Annotations Lines, Text Dabei kann man die Farbe und den Linienstil wählen. 1. FFT durchführen 2. X und y-Achse bei Bedarf anpassen. 3. Mit "Notes & ..." die Grenzwertkurve eintragen. 4. Diesen FFT Plot speichern mit Plot Settings -> Save Plot Settings Diese Plot Settings File kannst du auch in anderen FFTs später laden. Damit brauchst du das nur einmal zeichnen. Plot Settings -> Load Plot Settings Mit der nachfolgenden SPICE-Zeile habe ich die Datenkompression abgeschaltet um die maximale Genauigkeit der FFT zu erreichen.(Siehe Schaltplan) .options plotwinsize=0 Bei der .AC Analyse könnte man auch mittels B-freq eine Grenzwertkurve definieren. Gruß Helmut
