Mit Oszilloskop Sekundär Wicklungen messen..

Mark (mark77) 17.11.2013 13:37 #3406683

Lesenswert?

•

Hallo,

habe eine simple Frage...aber lüncht mich bitte nicht :)

Habe einen Ringkerntrafo mi5 2x115V(230V) und Sekundär 1x7V bzw 1x18V !

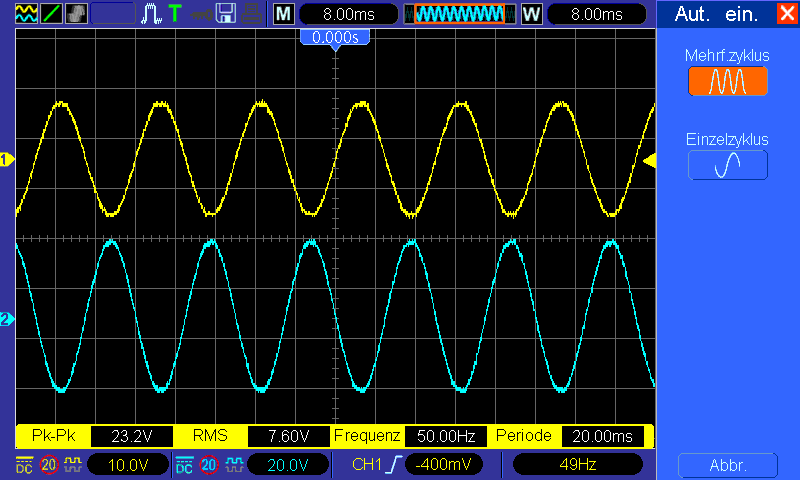

Habe jetzt beide Spannungen mit meinem DSO gemessen(siehe Anhang)...aber
warum sind die Phasen von beiden Spannungen verschoben, müssten die
nicht gleich sein(übereinander liegen) ??

Danke, für die wahrscheinlich simple Antwort !

Angehängte Dateien:

25 KB

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat

Nachtaktiver Gast 17.11.2013 13:42 #3406688

Lesenswert?

•

▲
▼

Das hängt natürlich vom Wicklungssinn der Spule ab.

Wenn du nun einen Kanal invertierst liegen doch beide Kanäle wieder in
Phase. :-)

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

Mark (mark77) 17.11.2013 13:47 #3406692

Lesenswert?

•

▲
▼

Das mit dem invertieren stimmt.. danke !(*manchmal braucht man erstmal
nen Anstoß)

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

KO Gast 18.11.2013 12:26 #3407853

Lesenswert?

•

▲
▼

Anfang und Ende der Wicklungen! Wo ist der GND des Oszi angeschlossen?
Das passiert wenn man keinen Schaltplan zeichnet.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
