Ausschaltverzögerung mit einem NE555

L. K. (kaiser) OP (Firma: Chemiekonzern) 03.12.2013 15:03 #3429987

Hallo

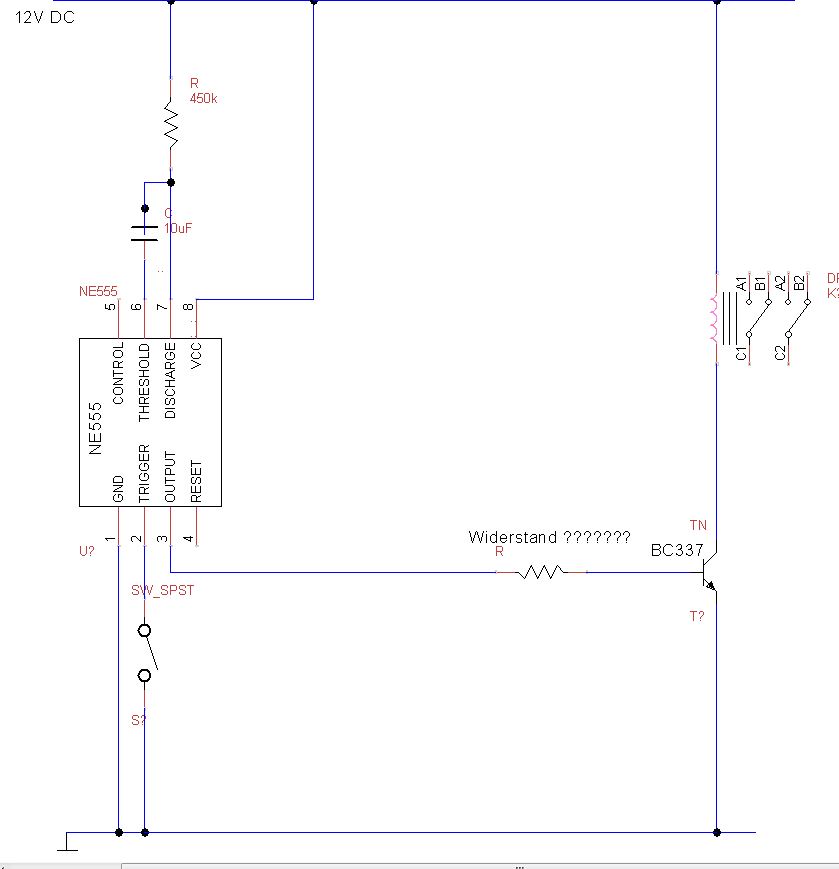

Ich möchte durch den NE555 ein Ausschaltverzögertes Relais bauen
Würde das so funktionieren

Der Schalter links unten wird nur kurz also etwa 3 Sekunden betätigt

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke

Kevin Gast 03.12.2013 15:11 #3430003

Nein, das überlebt der Transistor auf Dauer nicht.

Antwort Zitieren Bearbeiten Löschen Melden Danke

Herr der Suchmaschinen Gast 03.12.2013 15:22 #3430017

Google scheint wieder einmal nicht zu funktionieren.

Antwort Zitieren Bearbeiten Löschen Melden Danke

L. K. (kaiser) OP (Firma: Chemiekonzern) 03.12.2013 15:31 #3430037

@Kevin
Warum und was kann ich dagegen tun?

Antwort Zitieren Bearbeiten Löschen Melden Danke

Krangel Gast 03.12.2013 16:55 #3430174

Hi,
der Basiswiderstand berechnet sich zu: U*hfe/Ic.
Wenn man für Ic 300mA und für hfe 60 nimmt kommt man auf 2k4.
Ansonsten fehlt noch die Freilaufdiode.
Grüße

Antwort Zitieren Bearbeiten Löschen Melden Danke

Helmut L. (helmi1) 03.12.2013 17:00 #3430186

1. Freikaufdiode fehlt.
2. Pin 4 Reset muss beschaltet sein.
3. An Pin2 fehlt ein Pullup Widerstand.
4. Beschaltung von Pin 6 u. 7 ist falsch -> siehe Datenblatt.

Antwort Zitieren Bearbeiten Löschen Melden Danke
