Wohin damit Joystick pinout

Alexander K. OP #3438960
Lesenswert?
• ▲
▼
Hallo!

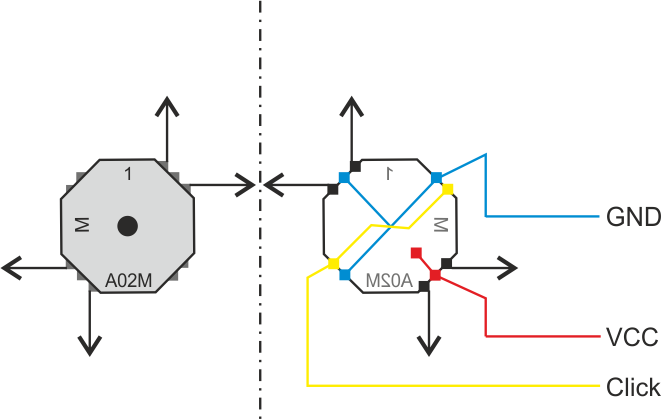

Hab mir den Joystick von Nokia n73 geholt, und nun, da ich keinen
Pinout-Plan dafür gefunden habe, musste ich selber nachforschen, wer was
macht... Möchte es hier lassen. Vielleicht macht man die Zeichnung
besser und läßt es bei Wiki.

Es handelt sich um diesen Joystick:
http://www.ebay.de/itm/400451994277

Da ich kein Layouter bin, sorry im Voraus, falls irgendwelche
Pinout-Schema-Regeln nicht erfüllt wurden.

mfg Alex
Angehängte Dateien:
