Hallo Leute, habe letztens ein Step Modell für eine Bourns-Spule heruntergeladen und wollte diese in AD14 verwenden. Dort wird diese aber nur komplett weiß angezeigt. Keine Farben oder Oberflächen. Habe gesucht und eine Bestätigung für das Problem gefunden. Scheint nur mit Modellen aus Autodesk Invetor gibt es dises Problem. Hier der Thread: http://www.element14.com/community/thread/23218/l/altium-compatibility-issue-with-step-files-from-autodesk-inventor Nun die Frage, wer kennt sich mit CAD aus und kann eine schnelle und natürlich möglichst Freeware (habe kein prof. CAD Programm zur Hand) Lösung vorschlagen. Gibt es die Möglichkeit das Modell mit FreeCad o.ä. zu laden und wieder zu speichern und fertig. Oder irgendwie die Oberfläche einfach schwarz zu färben. Material wäre egal, aber so komplett weiß sieht einfach übel aus auf der Leiterkarte. gruß cyblord

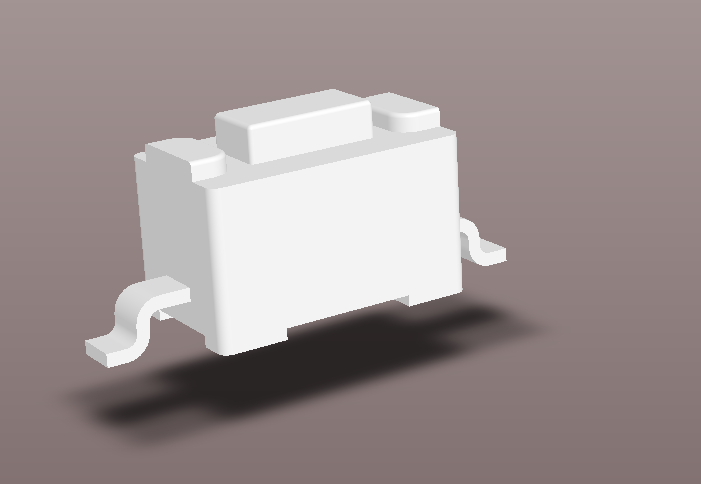

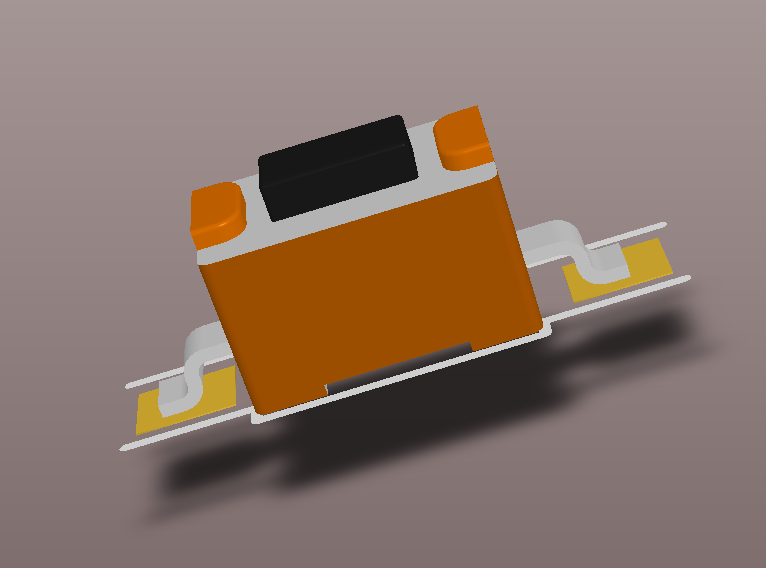

Habe nun eine Lösung für das Problem gefunden. Es geht in der Tat mit FreeCad (http://sourceforge.net/projects/free-cad/). Läuft auch recht stabil unter Win7 64-Bit. Obwohl es noch als Entwicklungsversion gekennzeichnet ist. Dort kann man das Step-Modell laden, und mit ein paar Klicks die Farbe für jede Fläche festlegen. Danach einfach wieder als Step exportieren. Tiefere CAD Kentnisse sind nicht erforderlich. Anbei mal ein Beispiel. Das erste Bild ist die orignale Step-Datei eines Tasters von TE (FSMSM). So erscheint dieser nach dem Download in Altium. Keine Farben. Alles weiß. Dann die von mir in FreeCad editierte Version. Dauerte nur ein paar Minuten. Die Farben sind nach dem Produktfoto mehr oder weniger aus dem Bauch heraus gewählt. Habe das farbige Step-Modell auch mal angehängt.
Angehängte Dateien:
-
(24 KB)
-
(35 KB)
