Hallo, Ich arbeite mich gerade in den LTC2486 (http://cds.linear.com/docs/en/datasheet/2486fd.pdf) 16 Bit 4 Channel ADC ein, den ich gerne für ein Projekt verwenden würde. Nun habe ich inzwischen einiges an AVR-µC Erfahrung sammeln können, bin aber absolut unerfahren mit dem SPI Protokoll. Hat von euch jemand ein Beispielprojekt (beschaltung/Code), das er bereitstellen könnte? Ich suche jetzt derartiges um die Einarbeitung zu erleichtern. Sonst sieht man ja den Wald vor lauter Bäumen nicht. Was ich tun möchte: Ein AtMega644 soll nacheinander alle vier Channel des ADC über SPI abfragen und durch ein AMBER2300 Bluetooth Modul an den PC schicken. Unabhängig vom SPI Protokoll frage ich mich schon wie die 24Bit, die ich vom ADC bekomme (16 Bit ADC-Wert + Statusinfo etc) im 8Bit AVR abgelegt werden (klar, in drei registern - aber wie gesagt die SPI Schnittstelle ist mir noch völlig neu) Über alle Tips und vorallem Beispiele würde ich mich sehr freuen!! :)

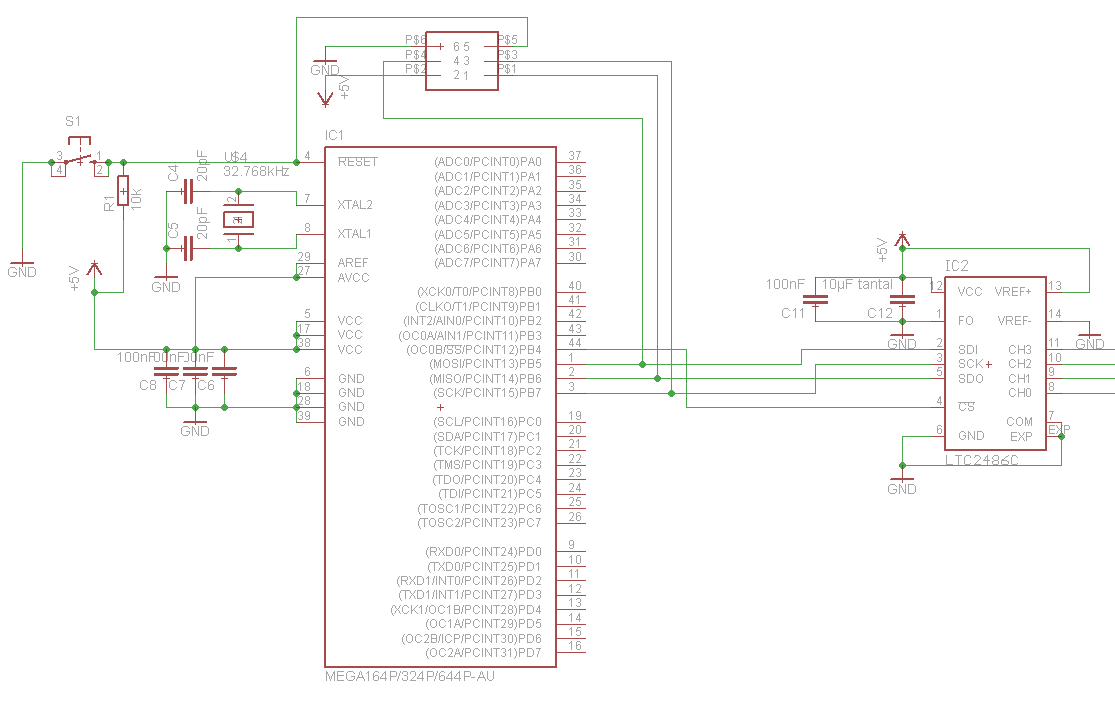

Erste Frage zur Beschaltung: der µC soll Master, der LTC2486 Slave sein. Ist die Schaltung (angehängt) so funktional? Oder brauche ich Pullups/downs an den SPI-kanälen? Kommen sich bei der Programmierung des µC die Lines in die Quere (brauche ich Jumper) oder nicht?
Angehängte Dateien:
-
(12 KB)
