Forum: Analoge Elektronik und Schaltungstechnik Phasenverschiebung RL Kreis in TINA simulieren


Phasenverschiebung RL Kreis in TINA simulieren
von Steffen G. (gebbbo)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Hallo,
kann in TINA leider nicht die Phasenverschiebung simulieren, die nach
meiner Erkenntnis im RL Wechselkreis rauskmmen sollte. Beim RC Kreis
klappt es. Was mach ich falsch, Anwendungs oder Denkfehler?

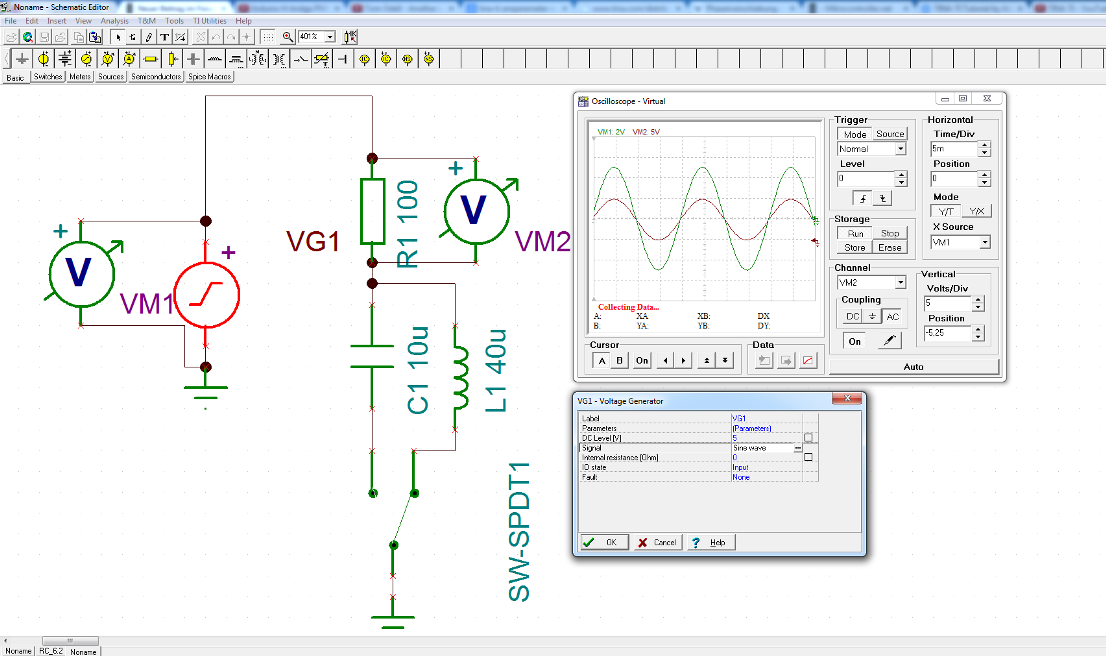

Eingabedaten ergeben sich aus dem Bild, wie gesagt beim Kondensator
klappts auch. Zur Strommessung greif ich die Spannung am wiederstand ab,
weiß nicht wie es anders geht, lass ich mir aber gerne beibringen.

Danke und Gruß

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Phasenverschiebung RL Kreis in TINA simulieren
von Helmut S. (helmuts)

Lesenswert?
• ▲
▼
tau = R*C = 1ms

tau = L/R = 1,4us

Du müsstest L=100mH nehmen um auf 1ms zu kommen.
