Digitale Eingabeschaltung für Mikrocontroller

Frhling M. OP #3511784
Lesenswert?
• ▲
▼
Hallo

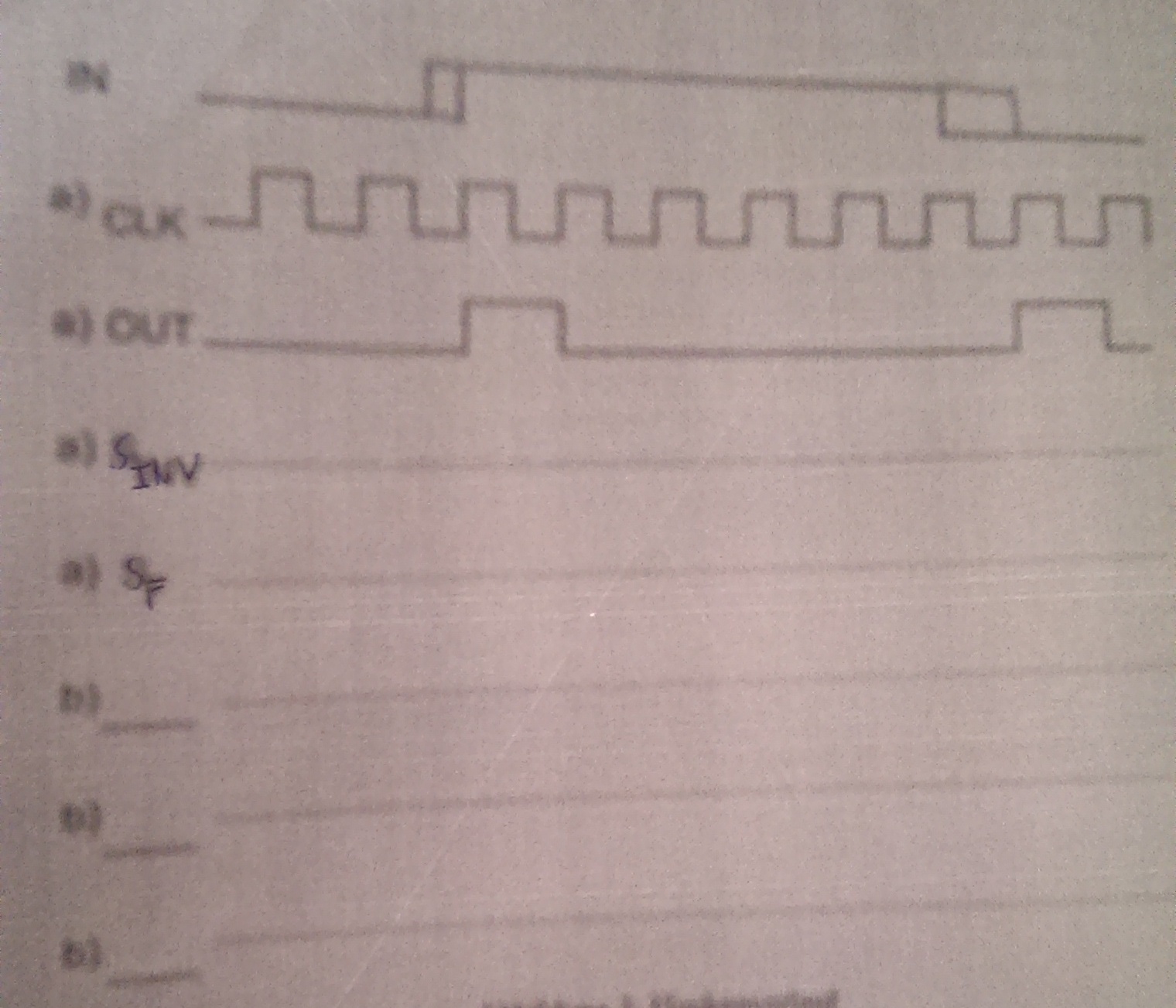

Der Signalverlauf ist auf Bild 2.

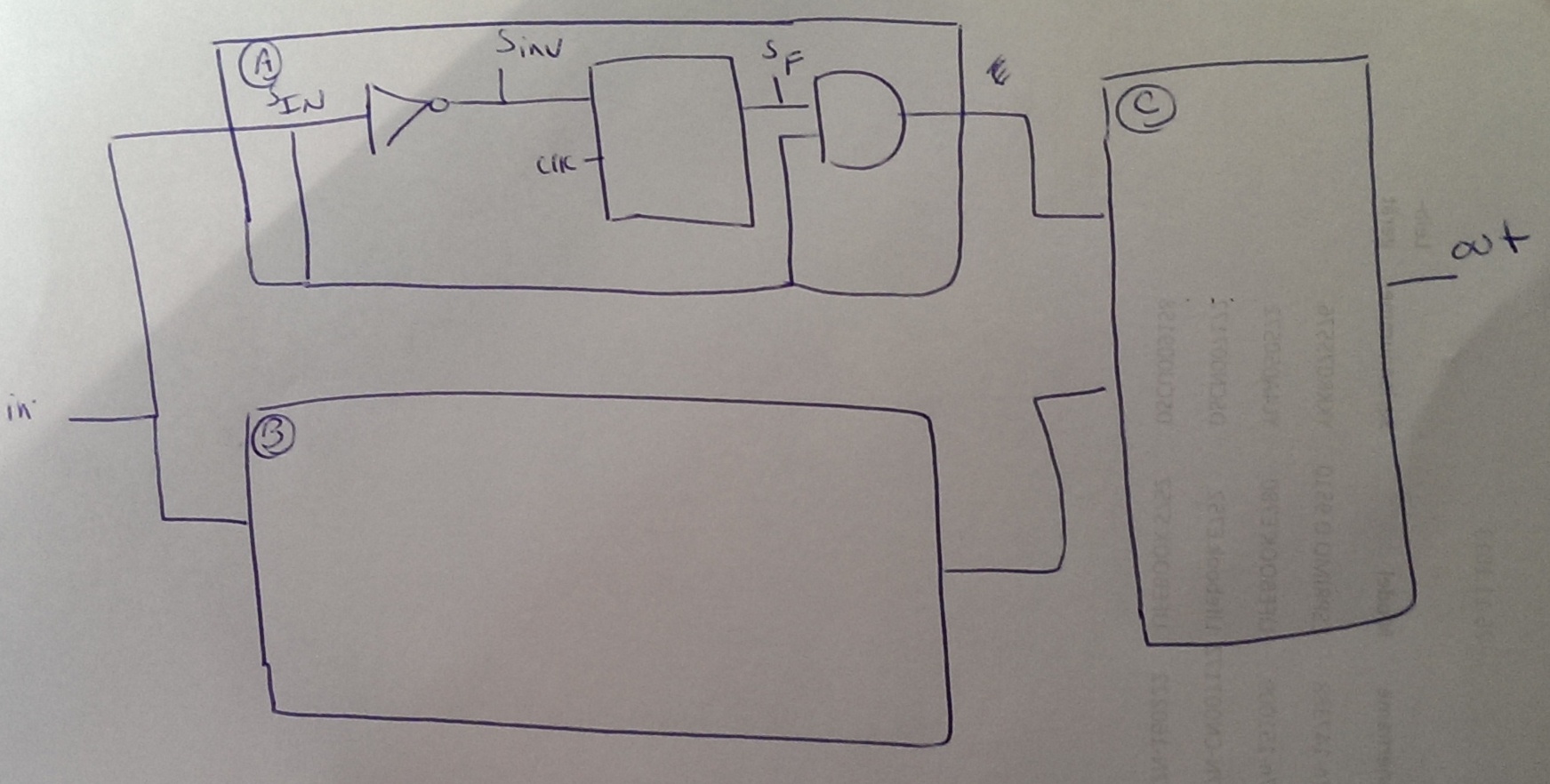

ich kann S_INV und S_F zeichnen aber kann ich nicht sagen was muss im
Box B,C sein um unsere Out Signal zu bilden.
Die signale sind auf Bild 1.

ich freue mich wenn jemand mir helfen kann.

viele Grüße,
frhing
