Hallo!

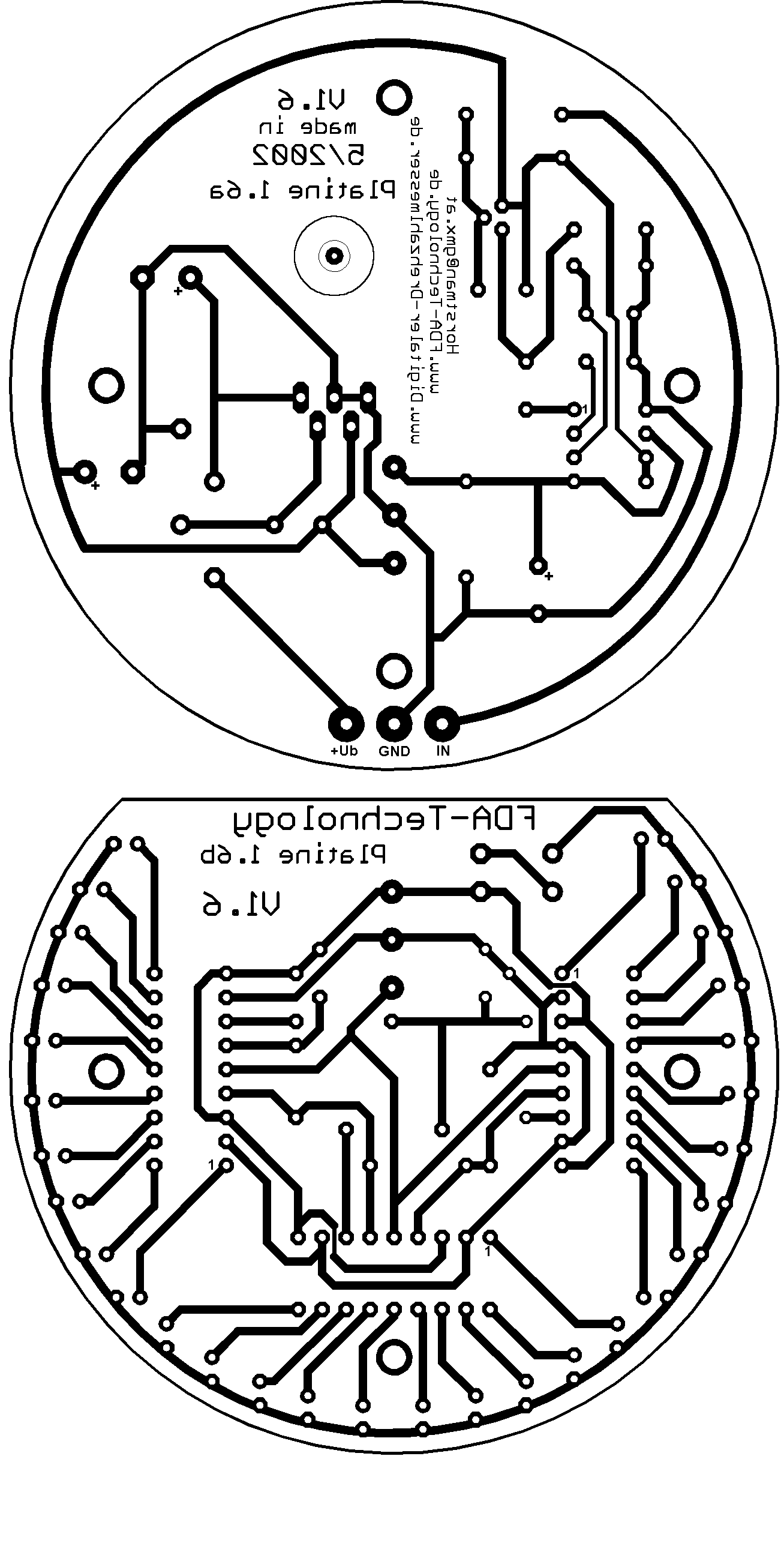

Ich suche jemanden, der mir folgende Platine - natürlich gegen
entsprechendes entgelt - ätzen und bohren könnte.

Autor: Tobias Schneider (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Muss sie auch entsprechend zugeschnitten werden?

Leider kann man deinem Layout keine Informationen uber die Maße
entnehmen.

Gruss Tobias

Autor: Michael D. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hi,
gucke mal bei ebay wenn du hier keine angebote findest...

MfG
Michael

Autor: N. Werning (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Durchmesser des Kreises wäre 82 mm. Muss aber nicht unbedingt rund
zugeschnitten werden.

Autor: N. Werning (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
EDIT: Es wäre natürlich praktisch, wenn die untere Platine ( in dem
Layout durch die Abflachung dargestellt, die Platine wird nacher um
180° gedreht auf die andere geschraubt)oben etwas kleiner wäre, so dass
man später die Kabel anschliessen kann.

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

versuch es dochmal bei www.pcb-pool.com, die sind recht preiswert.
Allerdings glaube ich das due das ganze noch in ein layoutprogramm
nachzeichnen mußt.
.. dia mach auch rund Platinen..

Ich empfehle da Eagle, gibt es auch als light version für umsonst unter
www.cadsoft.de ... die version kann alles was du braust.

Tip: einmal durch das Tuturial und du bist recht fit darin, auf alle
fälle ausreichend für dich.
..du mußt keinen Schaltplan erstellen, kannst auch nur das Board
zeichnen. Mit Schaltplan ist der Aufwand ungleich größer, aber damit
kann das board dann besser auf Fehler untersucht werden (falsche
verbindungen etc)
 mfg Stefan

Autor: Gerhard Fischer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
.. frag doch einfach mal die Jungs von
http://www.fda-technology.de/download.php
ob sie Dir ein Board machen.

Autor: Werner (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Für den Fall, das noch Interesse besteht, beide Platinen auf einer Euro
mit Lötstopp ungeschnitten und ungebohrt für 8,0 Euro?

Antwort schreiben
