Land Pattern Angabe Land, Metal Mask?

Peter Gast #3540504
Lesenswert?
• ▲
▼
Hallo,
ich erstelle gerade ein Bibliothekselement in Eagle für den FX10
Steckverbinder von Hirose.

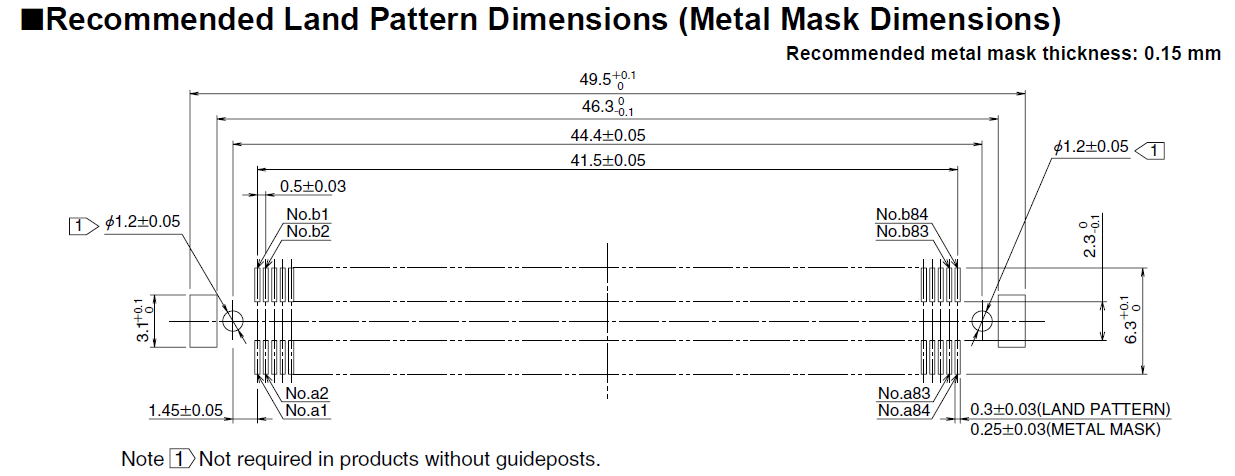

Im Datenblatt gibt es folgende Angaben:
Land = 0.3 -> ist meines Erachtens die Pad Größe.
Metal Mask = 0.25 ist damit die SMD Schablone gemeint und muss somit der
Layer tcream verkleinert werden.

Danke
