NI Multisim 12 - LM555 Rechtecksignal erzeugen
von Jan G. (jan_g)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Hallo,

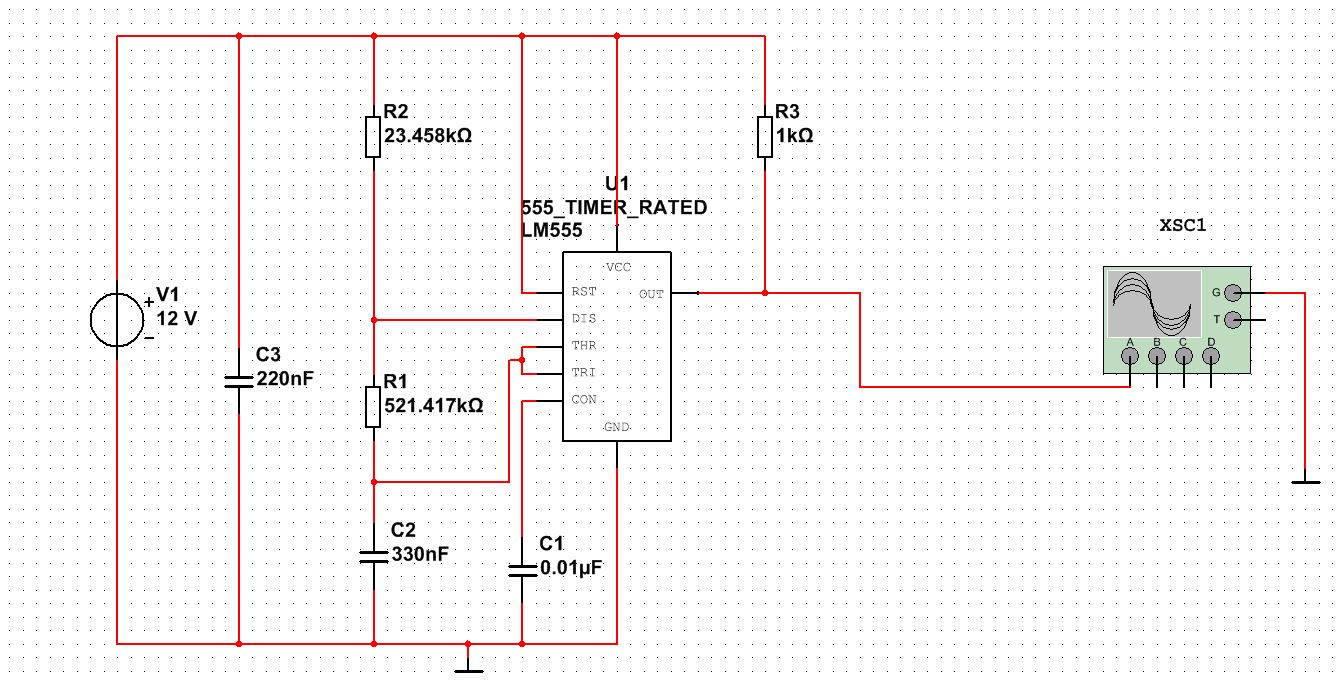

ich will mit der folgenden Schaltung (Anhang) ein Rechtecksignal
erzeugen.
Ich benutzte zur Simulation zum ersten mal NI Multisim 12.

Nun zu meinem Problem:

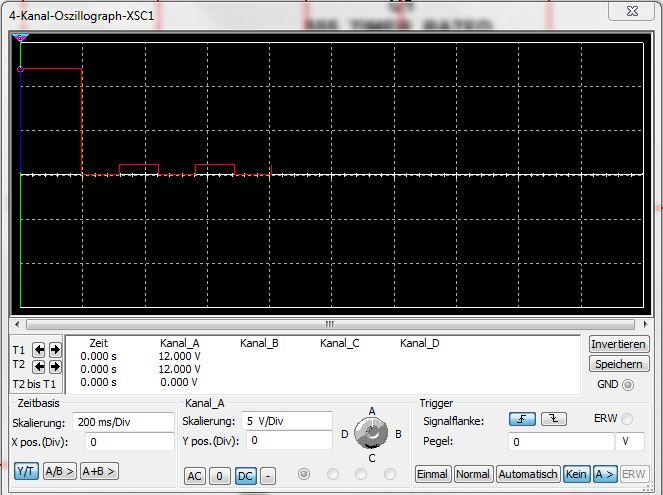

Warum zeigt das Oszi ein zu kleines Rechtecksignal an?
Liegt es daran, dass ich das Programm nicht verstehe, oder hab ich schon
etwas in der Schaltung falsch?


Einstellung des LM555:

f = 4,17Hz
Tastverhältnis: ca. 50% (hier: ungefähr 50,1%)



Ich bin für jede Hilfe sehr dankbar! :-)

: Verschoben durch Admin
Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: NI Multisim 12 - LM555 Rechtecksignal erzeugen
von Martin B. (statler)

Lesenswert?
• ▲
▼
R3 brauchst du nicht. Der Outputt an pin3 ist eine Push-Pull
http://pdf.datasheetcatalog.net/datasheet/SGSThomsonMicroelectronics/mXvzqv.pdf

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: NI Multisim 12 - LM555 Rechtecksignal erzeugen
von Jan G. (jan_g)

Lesenswert?
• ▲
▼
Danke für die Info, stimmt...

Das Oszi-Bild bleibt aber weiterhin identisch.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: NI Multisim 12 - LM555 Rechtecksignal erzeugen
von Jan G. (jan_g)

Lesenswert?
• ▲
▼
Okay, habe meinen Fehler selbst gefunden ==> falsches Bauteil als LM555
verwendet.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
