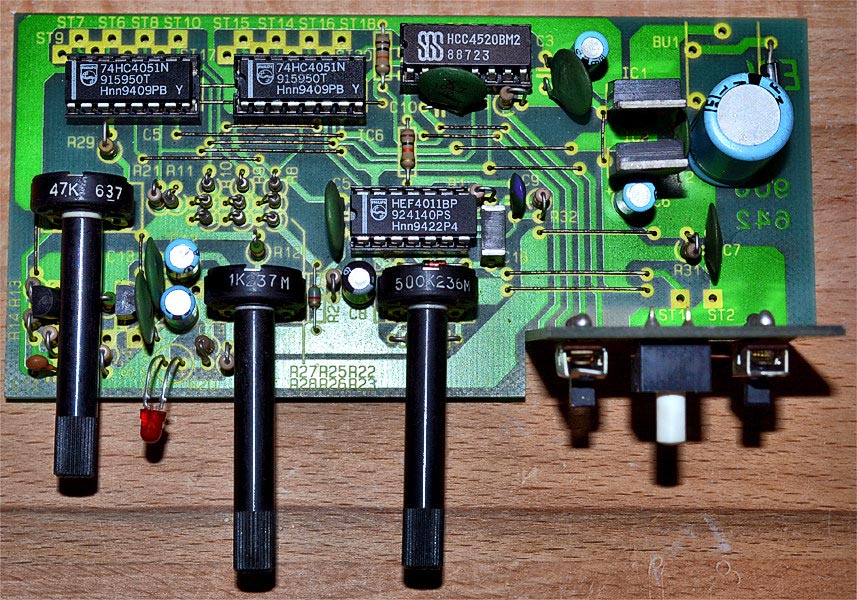

Zitat aus ELV Journal: "Dieses Gerät erlaubt das gleichzeitige Darstellen von bis zu 16 verschiedenen Signalverläufen auf einem normalen Einstrahl-Scope." Die Schaltung stammt aus dem ELV Journal 6/1990: http://www.elv.de/ELV-Scope-Multiplexer-SMP-16/x.aspx/cid_726/detail_35040 Nur die fertig aufgebaute Platine wie auf dem Bild. Alle Gehäuseteile, Spannzangen-Knöpfe, BNC-Buchsen, Miniklemmen etc. sind nicht dabei. Ich hab seinerzeit eine 4seitige Kopie von ELV gekauft mit Bauanleitung, Schaltbild, Beschreibung. Die schicke ich mit. Versand als DHL-Päckchen zu mind. Euro 3,99.
Angehängte Dateien:
-
(180 KB)
