Spannungsbegrenzungsschaltung

[Tori (Gast)]

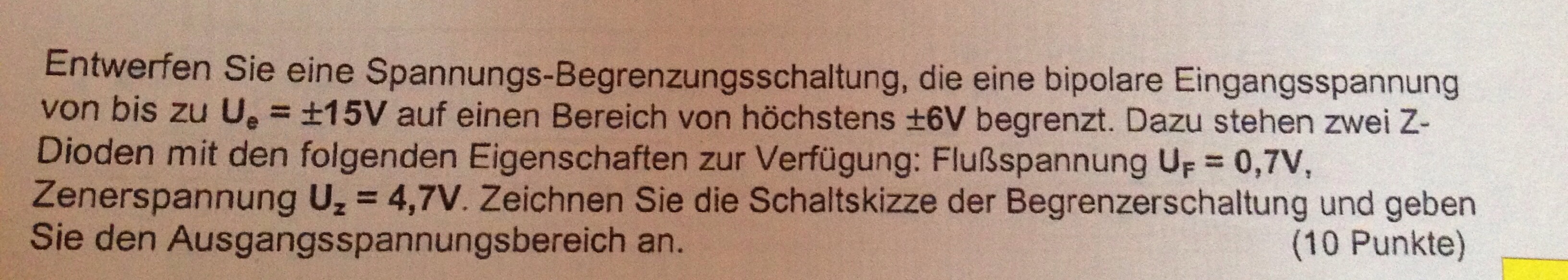

Hallo. Ich weiß nicht genau, ob das Thema hier hingehört, aber Ich
brauche Hilfe bei dieser Aufgabe. Ich weiß nicht wie so eine Schaltung
aussehen soll, das hatten wir in der Vorlesung nicht gemacht.

Lg

[Im GartenSitzender (Gast)]

Einfacher gehts doch gar nicht. Du hast 2 Z-Dioden mit 4,7V und 0,7V in
Flussrichtung. Klar ist doch, dass die die Spannungsbegrenzung machen
sollen. Antiparallel schalten geht nicht, weil die dann jeweils in
Flussrichtung arbeiten und die Spannung nur +-0,7V wäre. Also
entgegengesetzt in Reihe. Dann arbeitet eine als Z-Diode und die andere
als normale Diode in Flussrichtung. Ergibt 4,7V+0,7V=5,4V. Die
Ausgangsspannung liegt somit im Bereich von +-5,4V.

Allerdings brauchst du (vermutlich) noch einen Vorwiderstand zwischen
der 15V-Quelle und den Z-Dioden, damit der Strom irgendwie begrenzt
wird. Da aber weder zu der Quelle oder der Last noch zu den Z-Dioden
irgendwas gesagt wurde, bist du in der Dimensionierung frei.

[Magic S. (magic_smoke)]

Nachdem die Z-Dioden ohne passenden Vorwiderstand durchlegiert sind,
begrenzt das Ding die Spannung halt auf +-IrgendwasNaheNullVolt. Liegt
auch noch in den geforderten "höchstens +-6V". ;)

Typische Elektronik-Aufgabe, über die sich der Lehrer keinen Kopf drum
gemacht hat oder dem die Praxis völlig fehlt. Ansonsten hätte er den
Vorwiderstand erwähnt oder Angaben zur Quelle gemacht.

[nanu (Gast)]

magic smoke schrieb:
> Typische Elektronik-Aufgabe, über die sich der Lehrer keinen Kopf drum
> gemacht hat oder dem die Praxis völlig fehlt. Ansonsten hätte er den
> Vorwiderstand erwähnt oder Angaben zur Quelle gemacht.

Und wenn die Quelle nun schon implizit durch fehlende Angabe eines
Widerstandes mit einem ausreichend hohen Ausgangswiderstand vorausgestzt
ist?

[Michael R. (elektr-hobbyist)]

Hallo alle zusammen,

ich denke es dürfte nicht als Fehler gewertet werden, wenn er eine
Vorwiderstand vorsieht.

L.G.

Micha

[Tori (Gast)]

Hallo. Danke für die schnelle Antwort. Ich hätte nicht gedacht, dass das
so einfach ist. :-D
Eine Frage noch: gibt es so eine Begrenzungsschaltung wo eine Si-Diode
parallel zu 2 entgegengesetzten in Reihe geschalteten Z-Dioden ist?? Ich
verstehe auch nicht so ganz was das dann genau für eine Funktion hat
bzw. wie es funktioniert.
Lg

[Michael R. (elektr-hobbyist)]

Tori schrieb:
> Ich
> verstehe auch nicht so ganz was das dann genau für eine Funktion hat

https://www.elektronik-kompendium.de/sites/bau/0201211.htm

L.G.

Micha

[SoNicht (Gast)]

Boah. Ich bin ja wirklich kein Freund von unnötigen Flames, aber in
diesem Fall...

a) Was studierst du? Bäckereihandwerk? "Sesambrötchen kann ich nicht.
Ham wir in der Vorlesung nicht gemacht."

b) Unglaublich, dass es für so einen Pipifax 10 Punkte gibt. Wofür gibts
denn dann 5? Wenn man eine Diode richtig rum angeschlossen hat, und die
andere nicht? Und einen, wenn man das Symbol einer Diode zeichnen kann?

c) 1x kurz "Zener-Diode" googeln -> Wikipedia -> Lösung deiner
schwierigen Aufgabe steht da ("Anwendung").

[Magic S. (magic_smoke)]

> b) Unglaublich, dass es für so einen Pipifax 10 Punkte gibt.
> Wofür gibts denn dann 5?
Für's Namen oben auf den Zettel draufschreiben.

> Und wenn die Quelle nun schon implizit durch fehlende Angabe eines
> Widerstandes mit einem ausreichend hohen Ausgangswiderstand
> vorausgestzt ist?
Davon steht da aber nirgends was. Man hat keine andere Wahl, als es
vorauszusetzen. Sehr schön für die Leute, die sich solche Schaltungen
dann für die Praxis merken und sich wundern wieso ihnen reihenweise
Z-Dioden um die Ohren fliegen oder wenn ihre Begrenzerschaltungen in
erste Linie nur die Lebensdauer der Quelle begrenzen.
