Physikalische Vorgänge Quarzfilter.BAW Filter

Peter K. OP #3618777
Lesenswert?
• ▲
▼
Hey Leute!

Ich habe eine Frage zu den physikalischen Vorgängen im Quarzfilter und
BAW-Filter.

Also meine Literaturrecherche ergab, dass oberhalb und unterhalb einer
Quarzscheibe jeweil eine Elekrode angebracht wird. Da der Quarzkristall
piezoelekrische Eigenschaften aufweißt.
Wird eine Wechselspannung angelegt, so wird der Quarz aufgrund des
piezoelektrischen Effekt in Schwingungen versetzt.
Durch die abwechselnde Auslenkung der einzelnen Atome ist am Ausgang
ebenfalls eine Wechselspannung abzugreifen.

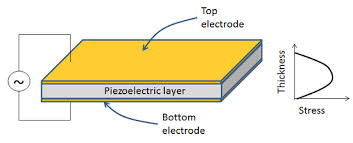

Beim BAW-Filter ist der Aufbau Ähnlich. Auch hier ist ein
Piezoelektrischer Film zwischen zwei Elektroden platziert. Auch hier
wird eine externe Wechselsannung angelegt. Bei der richtigen Frequenz,
ist am Ausgang wieder eine Wechselspannung abgreifbar.Hier soll sich
eine akustische Welle im Bulk ausbreiten.


Wo ist jetzt genau der Unterschied zwischen den physikalischen
Mechanismus eines Quarzfilters und dem eines Bulk Acoustic Waves
Filters.


Vielen Dank schon einmal im Voraus!
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Peter R. #3619323
Lesenswert?
• ▲
▼
Einen großen Unterschied zwischen monolithischen Filtern und OFW gibt es
garnicht.

Bei beiden gibt es begrenzte Resonatoren, die akustisch gekoppelt sind,
durch den Abstabnd zwischen den Resonatoren. Auch bei einem zweipoligen
Filter läuft eine mechanische Welle von einem Resonator zum
benachbarten.

Ein Unterschied besteht eigentlich nur in der Zahl der Resoantoren und
der Betrachtungsart/Berechnungstechnik.

Bei wenigen Resonatoren rechnet man noch mit Koppelfaktor und den
Begriffen wie über- und unterkritisch und mit
Phasenverschiebung/Laufzeit im Filter. -und auch mit Polen in komplexer
Darstellung des Frequenzverlaufs , dh: Serien- und Parallelresonanzen
der einzelnen Resonatoren.

Bei OFW - Filtern ist die Zahl der Resonatoren so hoch, wegen der
kammförmigen Strukturen, dass man mit der Vorstellung einer mechanischen
Welle innerhalb des Filters besser zurechtkommt.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Peter Koch Gast #3619618
Lesenswert?
• ▲
▼
Vielen Dank für die Antwort.

Also die Unterschiedliche Funktionsweise von einem monolithischen
Quarzfilter und einem OFW-Filter (SAW Filter) ist mir bekannt. Hier
breiten sich die akustischen Wellen auf der Oberfläche des
Piezoelektrischen Materials aus. Charakteristisch ist die Fingerstruktur
auf der Oberfläche von den piezoelektrischen Material.


Bei einem BAW-Filer ( Bulk Acoustic Wave ) breiten sich die akustischen
Wellen aber im Bulk aus und nicht auf der Oberfläche....

Und ich verstehe jetzt nicht den Unterschied der Wirkungsmechanismen
eines Quarzfilters mit dem eines BAW-Filters ( Siehe Oben)

Danke!
Antwort Zitieren Bearbeiten Löschen Beitrag melden
