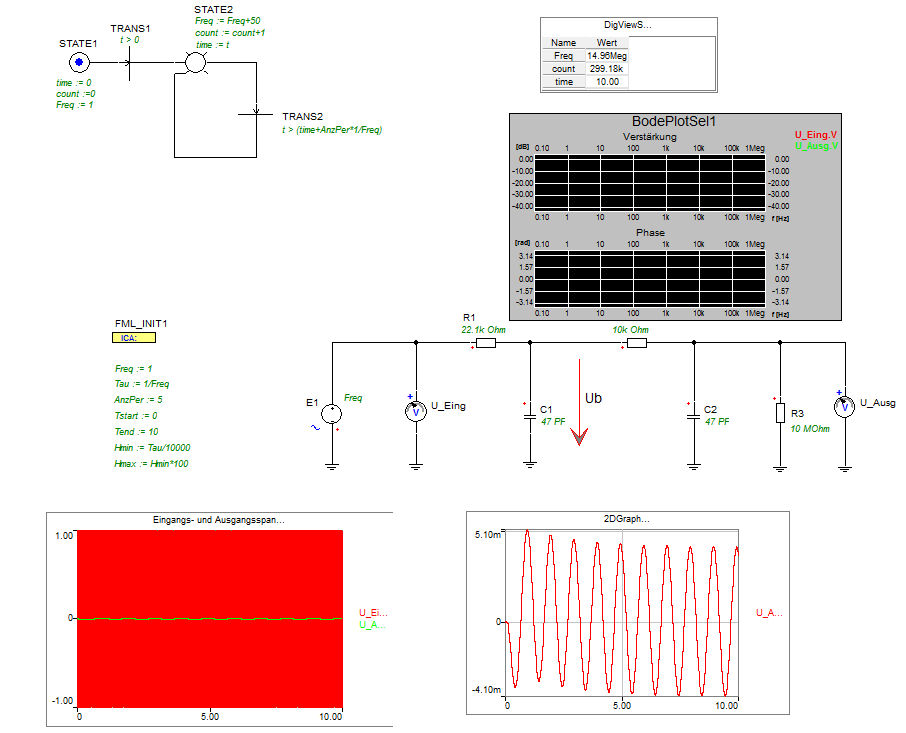

Hallo zusammen! Kennt sich hier vielleicht jemand etwas besser mit Simplorer aus und könnte mir mal einen Tip geben, wie ich den Bode Plot aus der Display Libary nutze? Ich habe hier ein RC-Glied 2. Ordnung als Tiefpass von dem ich gerne den Frequenz und Phasengang plotten würde. Aber irgendwie bekomme ich keine Anzeige im Bode Plot Diagramm. Was ich gemacht habe: Ich habe die RC Schaltung aufgebaut und am Eingang und Ausgang je einen Spannungsmesser gehangen. Beide Messwerte habe ich in den Bode Plot Eigenschaften unter der Registerkarte "Kanäle" für die Y-Achse ausgewählt und zusätzlich die Eingangspannung rechts als Basiskanal definiert. Weiterhin habe ich eine Variable "Freq" angelegt und diese hier für die X-Achse ausgewählt. Dann habe ich mit einer State-Maschine dafür gesorgt, das die Variable Freq nach je 5 Perioden um 10 erhöht wird und so von 1 Hz bis in den MHz Bereich rein läuft (je nach Einstellung von Tend). Was geht: Die Simulation läuft und meine Frequenz wird hochgezählt. Auch die Ausgabe der Eingangs- und Ausgangspannung in einem normalen 2D-Display funktioniert. Was geht nicht: Im Diagramm des Bode Plots wird weder beim Frequenz- noch beim Phasengang eine Kurve angezeigt. Hat jemand einen Tip für mich, was ich falsch mache? Gruß Andreas
