Transistoren asl Gegenkopplungswiderstand

Tarm Gast 07.07.2014 15:46 #3716692

Hallo zusammen,

kann mir vlt. irgendjemand erklären was auf dem Bild dargestellt ist?
Weil ich verstehe ehrlich gesagt nur Bahnhof. Sollen das
Ersatzschaltbilder für Transistoren sein und wie funktioniert nun das
ganze!

Danke Gruß

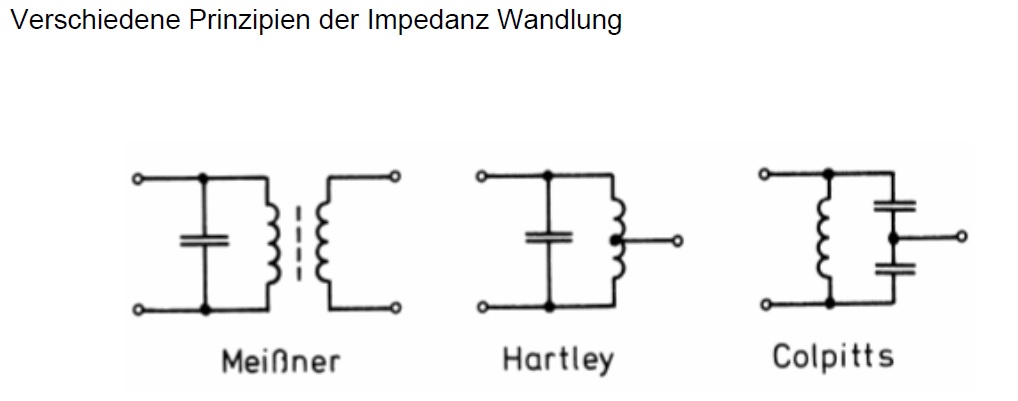

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke

Tarm Gast 07.07.2014 15:47 #3716693

FALSCHES BILD!!!!! Bitte ändern!!!

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Melden Danke

R_ E. (daren) 07.07.2014 16:20 #3716746

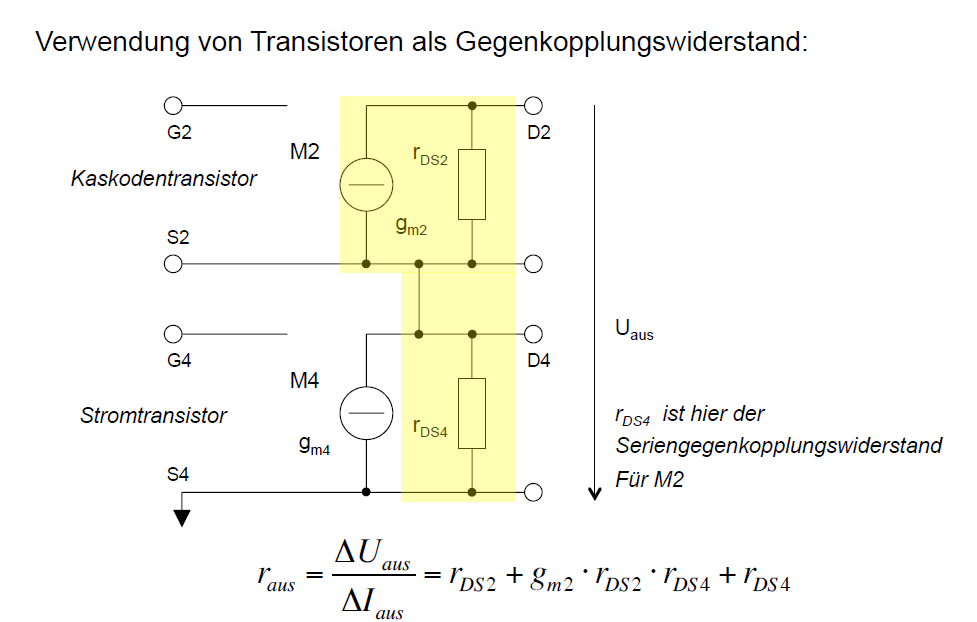

Das ist das Kleinsignal-Ersatzschaltbild (KESB) zweier MOSFETs die
zusammen zu einer sog. Kaskode oder Kaskodenschaltung verschaltet sind.

http://de.wikipedia.org/wiki/Kaskode

Dabei bildet der untere MOSFET M4 quasi den Source-Widerstand für M2 und
wie im Bild dargestellt wirkt der Drain-Source-Widerstand rDS als
Gegenkopplungswiderstand (Stromgegenkopplung).

Antwort Zitieren Bearbeiten Löschen Melden Danke

Tram Gast 07.07.2014 19:22 #3716986

Äh verstehe und man verwendet ein Mosfet als Gegenkopplungswiderstand
weil der Innenrwiderstand eines MosFets sehr hoch ist anstatt einfach
ein R nach dem Kaskodentransistor anzuhängen. Somit ist auch der
Ausgangswiderstand viel höher!

Antwort Zitieren Bearbeiten Löschen Melden Danke
