Kapazitätsbestimmung

Alex111 Gast 17.07.2014 17:51 #3729250

Lesenswert?

•

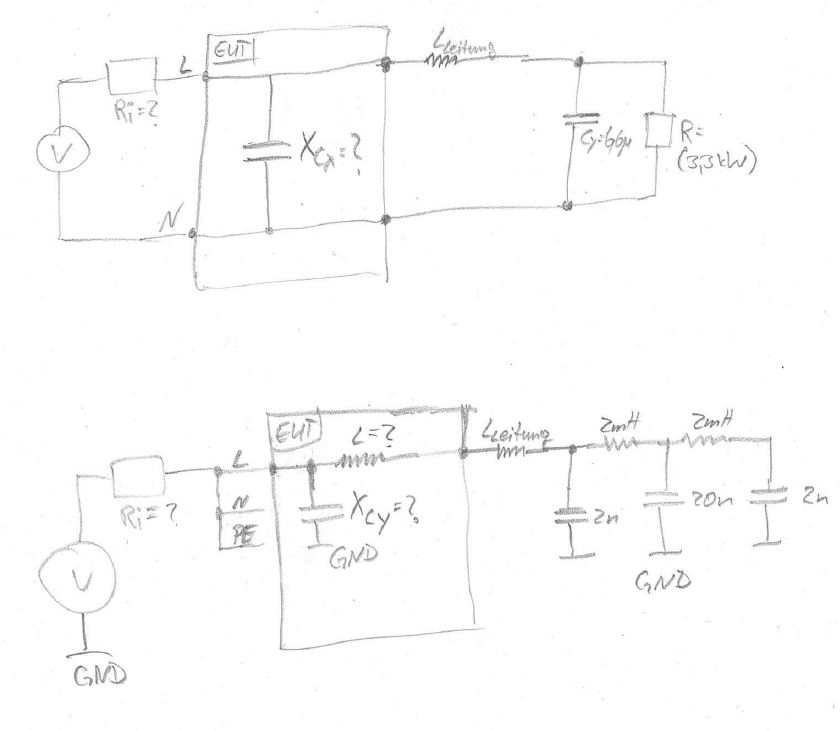

Kann mir jemand sagen wie ich auf die Kapazitäten Cy und Cx im EUT von
den beiden Schaltungen komme?

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Alex111 Gast 17.07.2014 17:53 #3729256

Lesenswert?

•

▲
▼

Ach ja Spannung am Generator ist 2kV, Frequenz 200MHz und Leutungslänge
ca. 1,5 Meter bei der.

Mehr Infos habe ich nicht :/

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Sepp Gast 17.07.2014 17:57 #3729262

Lesenswert?

•

▲
▼

Wirklich 200MHz?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Alex111 Gast 17.07.2014 18:00 #3729265

Lesenswert?

•

▲
▼

Ja genau

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Alex111 Gast 18.07.2014 10:34 #3730089

Lesenswert?

•

▲
▼

Okay Ri hat jeweils 50 Ohm

Antwort Zitieren Bearbeiten Löschen Beitrag melden

sapero Gast 18.07.2014 11:34 #3730174

Lesenswert?

•

▲
▼

Alex, suche "Impedance Matching Networks Applied to RF Power
Transistors", oder generele PI Filter articles.

Antwort Zitieren Bearbeiten Löschen Beitrag melden
