STN Display LM0006002 NOCD aus Ineo + 250/350 Kopierer

[Thomas K. (tommesy)]

Hallo!

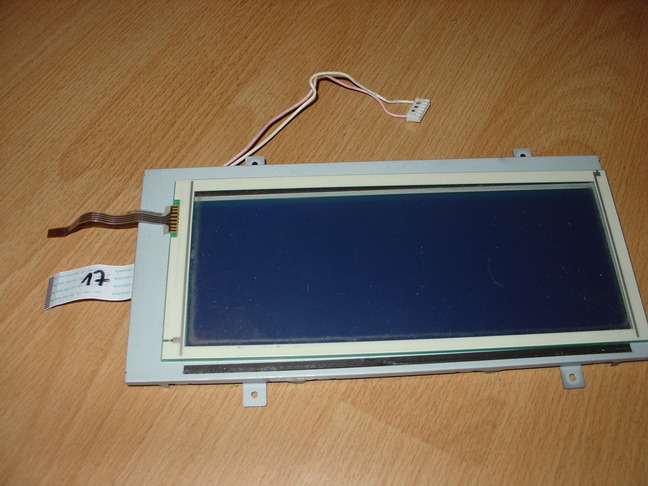

Für Basteleien. STN Display LCD Touchpanel mit 17 Pin Anschluss
Pinbelegung vom Display aus "Develop Ineo + 250" bzw. "Konika Minolta
Bizhub c 250"(beides Kopierer).

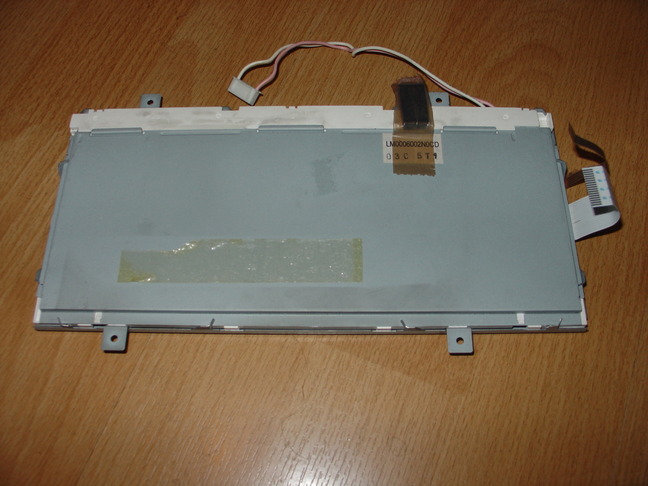

Display Aufschrift Aufkleber: LM0006002NOCD

Abmessung:  232mm x 109 inkl. Metallrahmen

Pinout:
1  - FLM   Frame sync - First line marker - Frametakt

2  - CL1   LP - CP - Data latch clock - Zeilentakt

3  - GND

4  - CL2   Clock - CP2 - Data shift clock - Pixeltakt

5  - Display On/Off

6  - GND

7  - Vo  (+1,2V - +5V)

8  - +5V

9  - GND

10  - +27,7V

11  - GND

12  - D0

13  - D1

14  - GND

15  - D2

16  - D3

17  - GND

Die Spannungen habe ich im angeschlossenem funktionierendem Zustand
gemessen, Sie sind also geprüft.

[Thomas K. (tommesy)]

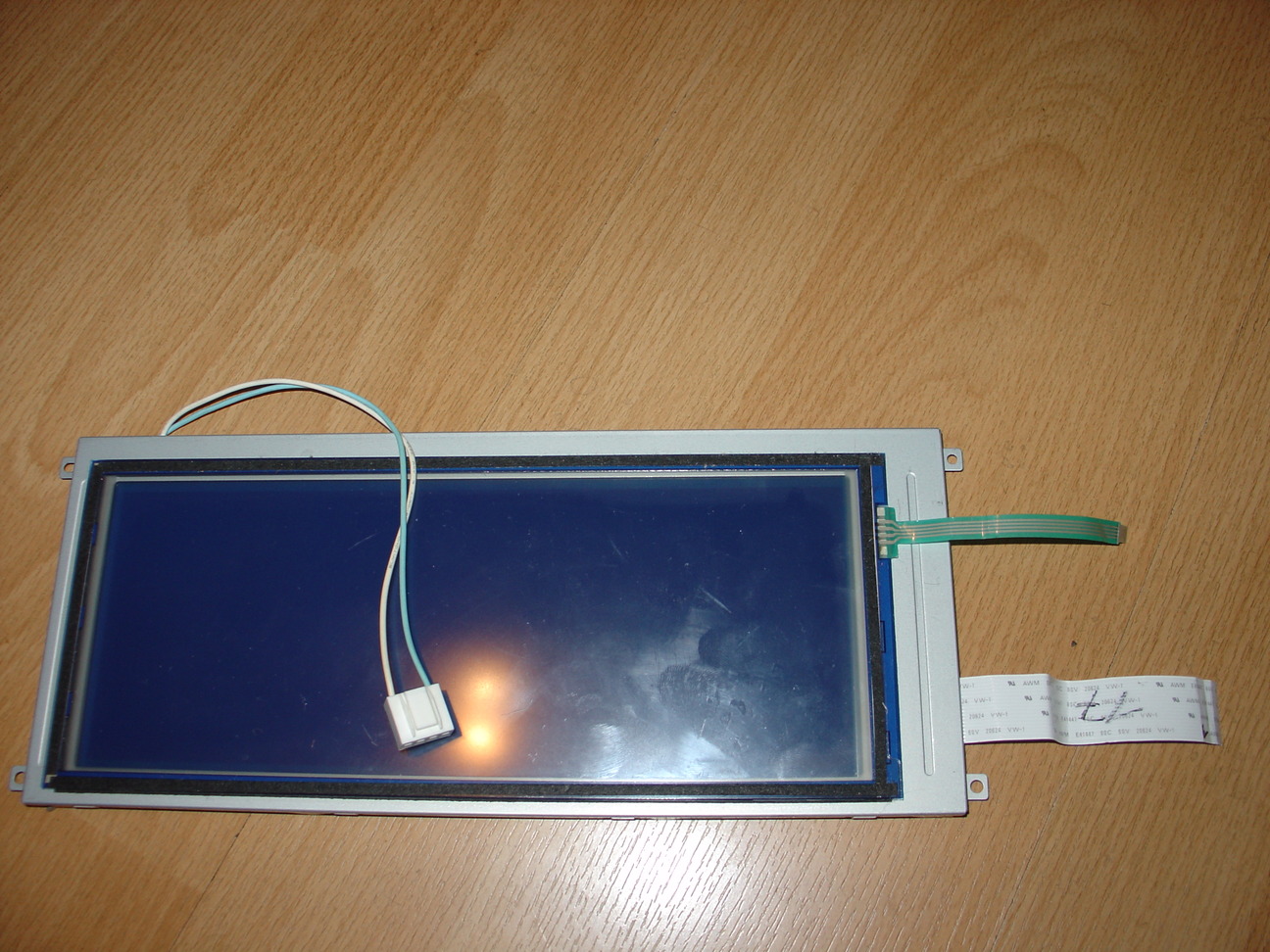

Noch ein Bild von Vorne.
Oben sind leider zwei gleiche Foto´s....sorry, is mein erster Beitrag
Thomas

[A. H. (Gast)]

Danke.

[Thomas K. (tommesy)]

Hi,

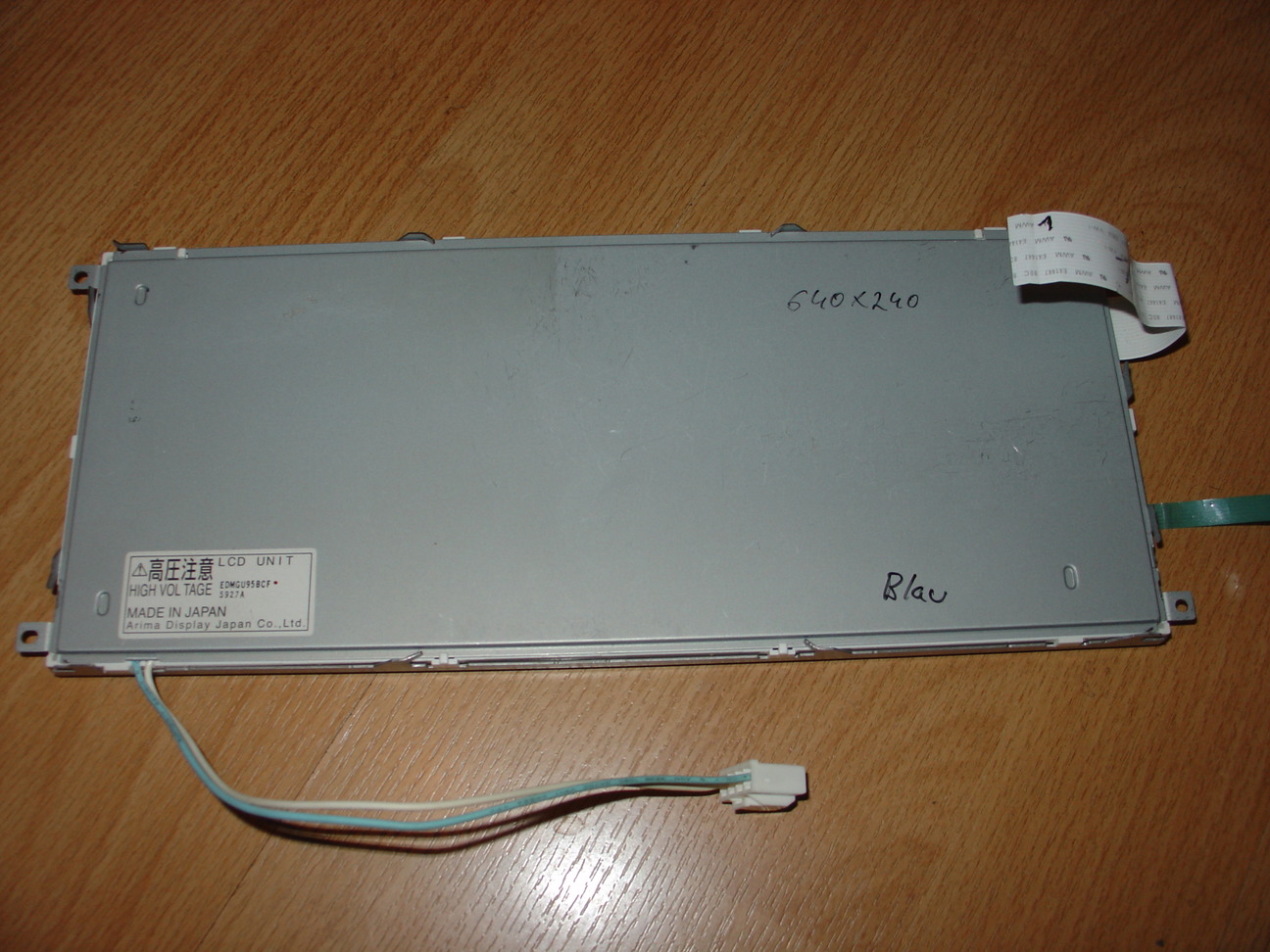

noch ein STN LCD Display Touchpanel mit 17 Pin Anschluss
Pinbelegung vom Display aus Toshiba e-STUDIO 352  353  452 / 453

Display Aufschrift Aufkleber: LCD Unit  EDMGU95BCF
                              Arima Display Japan Co.,Ltd.
                              High Voltage

Abmessung:  257mm x 109 inkl. Metallrahmen
Type:   640x240
Farbe:  Blau
Pin 1 am Flachbandkabel ist Oben, wenn man das Display von der Rückseite
sieht, und das Kabel rechts ist, wie im Bild zu sehen.

Pinout:

1   - Vo  (+20V - +24V)
2   - +24
3   - GND
4   - GND
5   - GND
6   - GND
7   - D3
8   - D2
9   - D1
10  - D0
11  - NC
12  - GND
13  - +5V
14  - CL2   Clock - CP2 - Data shift clock - Pixeltakt
15  - CL1   LP - CP - Data latch clock - Zeilentakt
16  - FLM   Frame sync - First line marker - Frametakt
17  - Display On/Off  (Off bei GND)

Auch hier habe ich die Spannungen im Funktionierenden Zustand gemessen.



Touch Panel:
Pin 1 Oben am Kabel
1 - YD   Y-axis touch position detection terminal (D)
2 - KL   X-axis touch position detection terminal (L)
3 - XR   X-axis touch position detection terminal (R)
4 - YU   Y-axis touch position detection terminal (U)
Aus dem Service Manual

Grüße Thomas

[Rufus Τ. F. (rufus)]

Der Reiz, sich gebrauchte Kopierer zu besorgen, um daraus alte
STN-Dispays auszuschlachten, der eröffnet sich mir nicht ganz.

Ich weiß, was ein STN-Display ist, ich kann mich noch gut genug an die
Zeit erinnern, wo so etwas in Computern verbaut wurde (weil TFT
unbezahlbar war) ... und ich will so etwas nicht wiedersehen müssen.

[Thomas K. (tommesy)]

Hallo,
auch wenn das total dumm, blöde und bescheuert ist.........

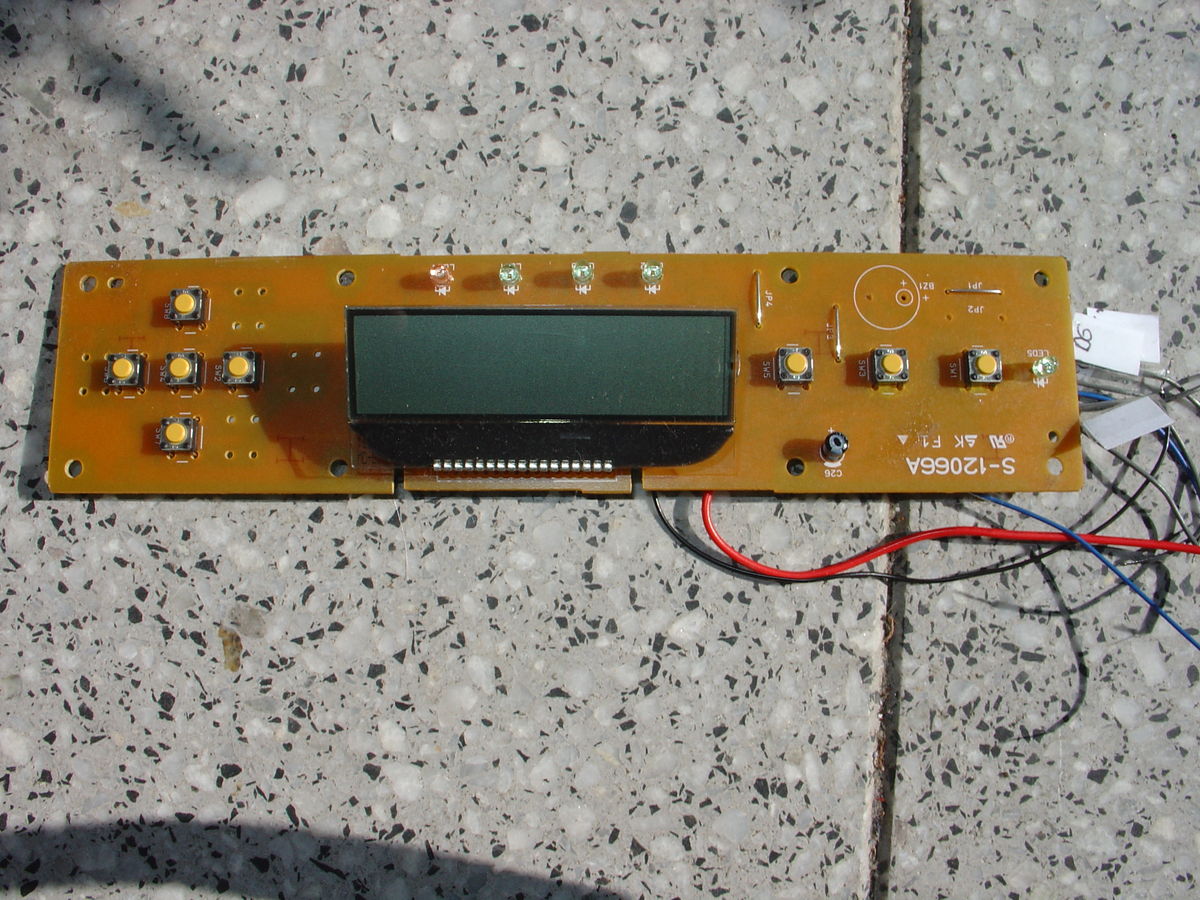

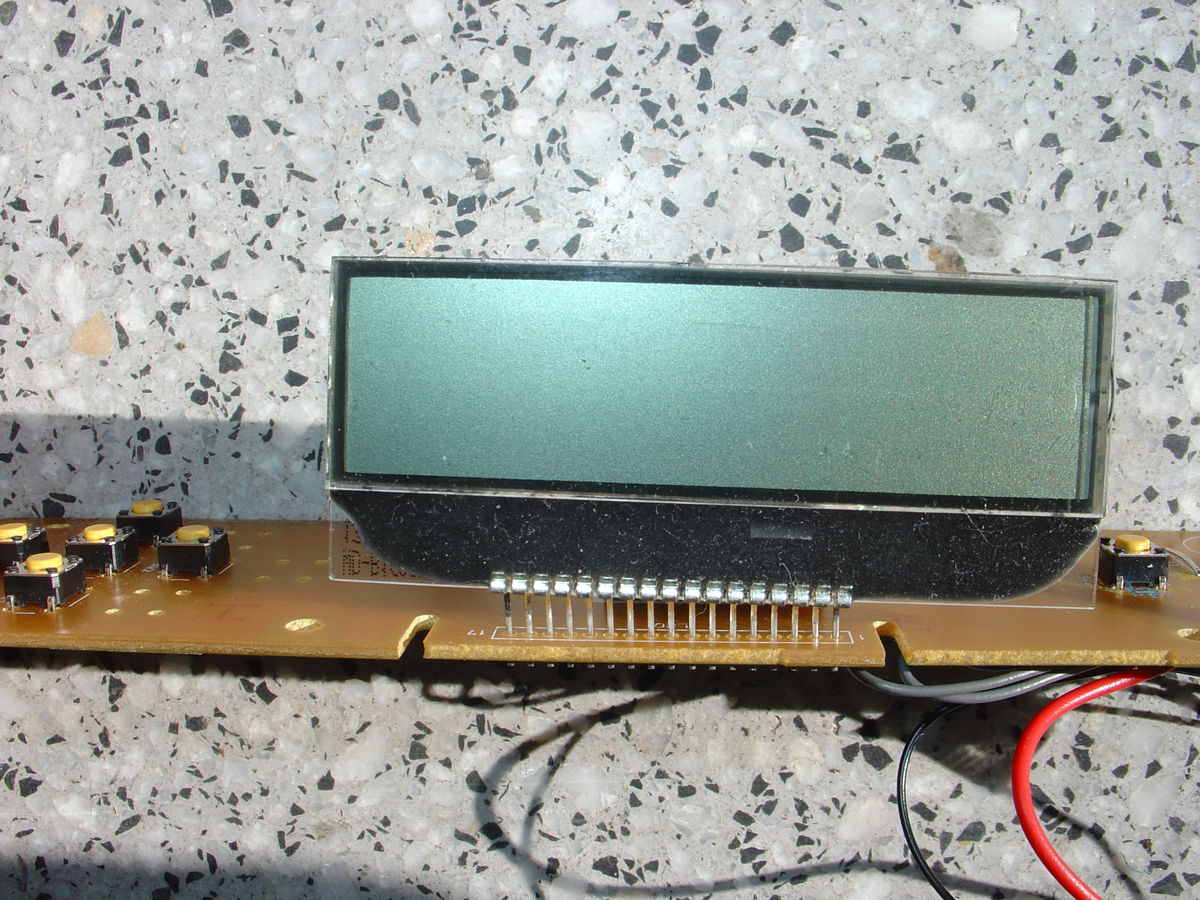

noch ein Display aus einem Drucker "Konika Minolta KM7300".
Normales Text LCD mit 16x2 Zeichen. 5 Volt Spannung.


Pin 1  – Not Conected
Pin 2  – GND
Pin 3  – Vo    +0,46V
Pin 4  – +5V
Pin 5  – RS
Pin 6  – GND  (verm. R/W)
Pin 7  – E
Pin 8  – GND  (verm. D0)
Pin 9  – GND  (verm. D1)
Pin 10  – GND  (verm. D2)
Pin 11  – GND  (verm. D3)
Pin 12  – D4
Pin 13  – D5
Pin 14  – D6
Pin 15   – D7
Pin 16  – GND
Pin 17  – Not Conected

Wenn man von Vorne auf das Dsiplay schaut, ist Pin 1 rechts.
Das Glass ist an der Seite auch ein bisschen breiter als Links.
Auf dem Glass steht:
WD-B1602V-1         mit Punkten geschrieben
Grüße Thomas

[Thomas K. (tommesy)]

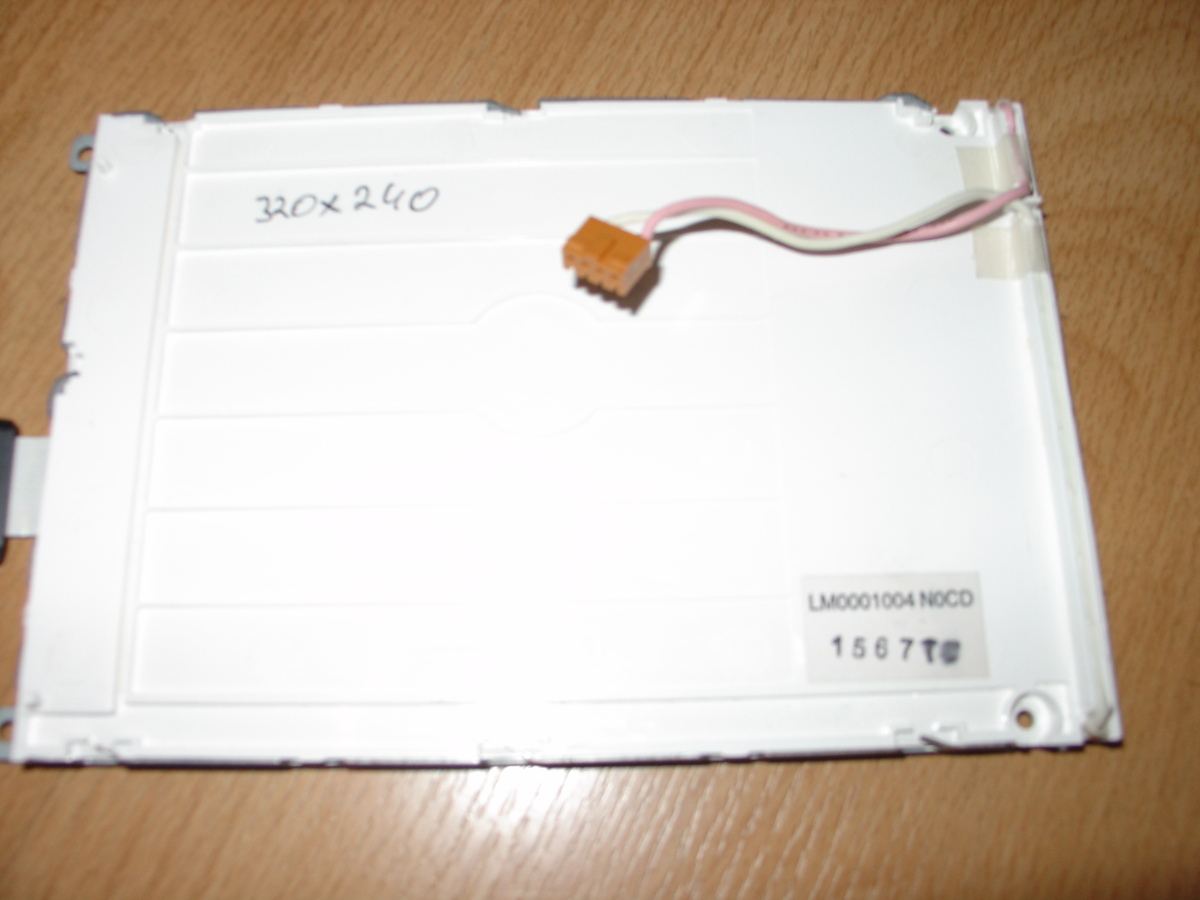

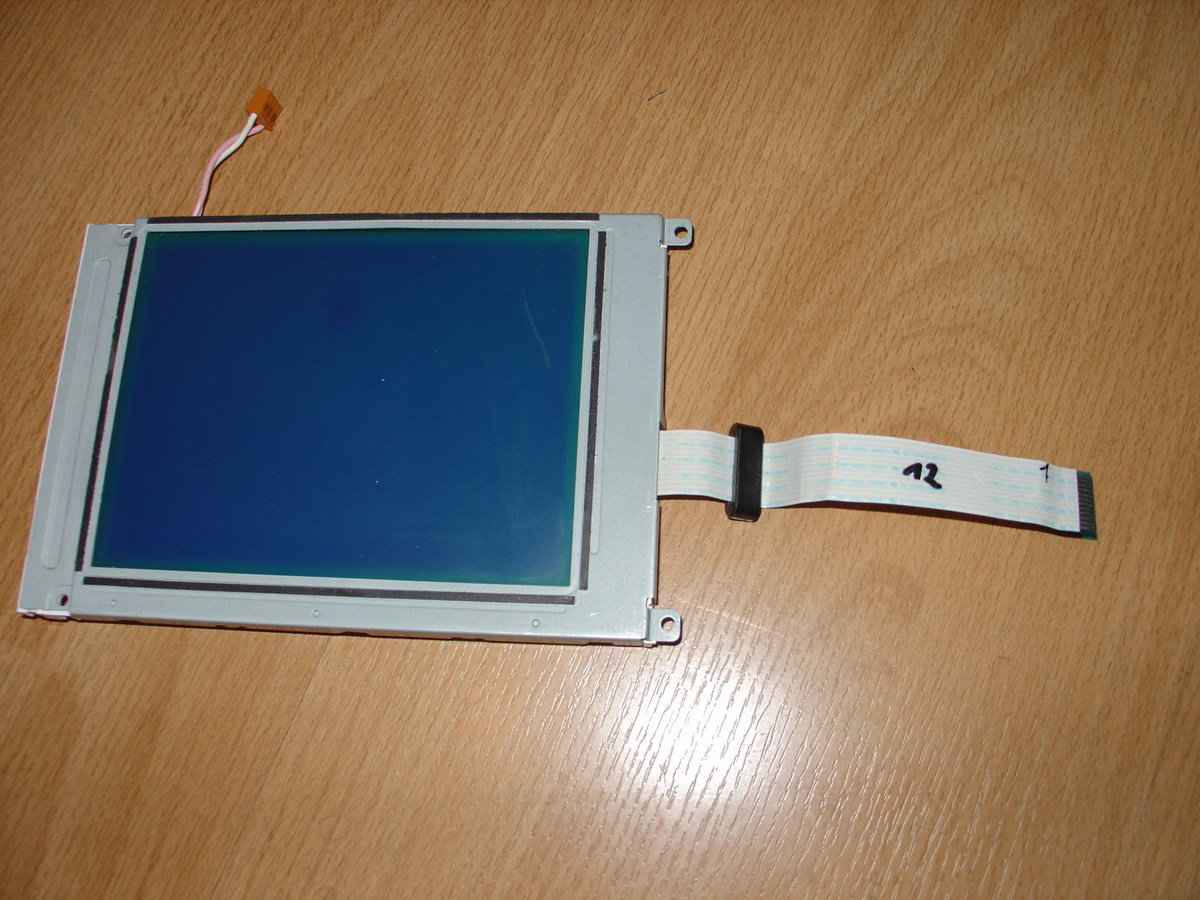

STN Display LM0001004 NOCD
Aus Ineo 250 / 350 S/W Kopierer
funktioniert mit den Display Controllern hier aus dem Forum
z.B.: "Grafikfähiger LCD Contr. mit D-RAM"

1-   FLM
2-   CL1
3-   CL2
4-   Not connect
5-   Display on/off
6-   D0
7-   D1
8-   D2
9-   D3
10-  +5V
11-  GND
12-  Vo   +21V - +24V

T.

[tommesy (Gast)]

LCD aus Kyocera FS-1118MFP
ist ein DOGM 128x64. Auf dem Kabel steht nur N-F6 und FPCA083.
Das Display hat wohl den ST7565s Controller Chip, zumindest funktioniert
es mit dem entsprechendem Bascom Code.
Das Display hat Blaue Schrift und Weiße Hintergrundbeleuchtung.

Pin Belegung des Display (Aus Service Handbuch)
1-GND
2-V5
3-V4
4-V3
5-V2
6-V1
7-Cap2+
8-Cap2-
9-Cap1-
10-Cap1+
11-Cap3-
12-Vout (GND)
13-GND
14-3,3V
15-Si
16-Sclk
17-A0
18-/Res
19-/Cs1
20-GND
Wenn man von vorne auf das Display schaut und das Kabel oben ist,
befindet sich Pin 1 auf der linken Seite. Ich habe die ganze Platine aus
dem MFP ausgebaut, deswegen kann ich nicht sagen welche Kondensatoren an
Pin7 bis Pin11 kommen. Da aber das Display auf die Platine montiert ist,
besser komplett ausbauen.
Gruss
T.

[tommesy (Gast)]

Hallo

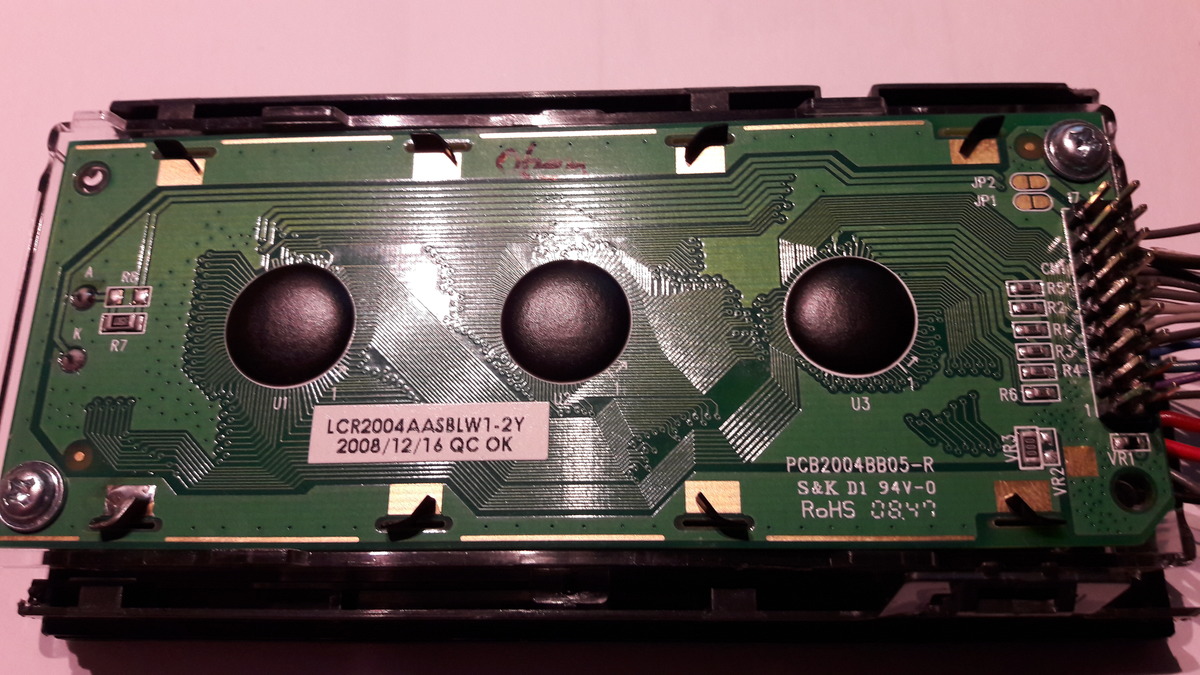

Diesmal ein ganz normales 20x4 Text Display aus nem Bizhub C20.
Auf dem Display steht:
LCR2004AASBLW1-2Y
Pin Belegung:
1- GND
2- +5V
3- Vo  ca.+1V
4- RS
5- R/W
6- E
7- D0
8- D1
9- D2
10- D3
11- D4
12- D5
13- D6
14- D7
15- +5V Backl. LED Anode
16- GND Backl. LED Kathode
17- NC
18- NC

T.

[tommesy (Gast)]

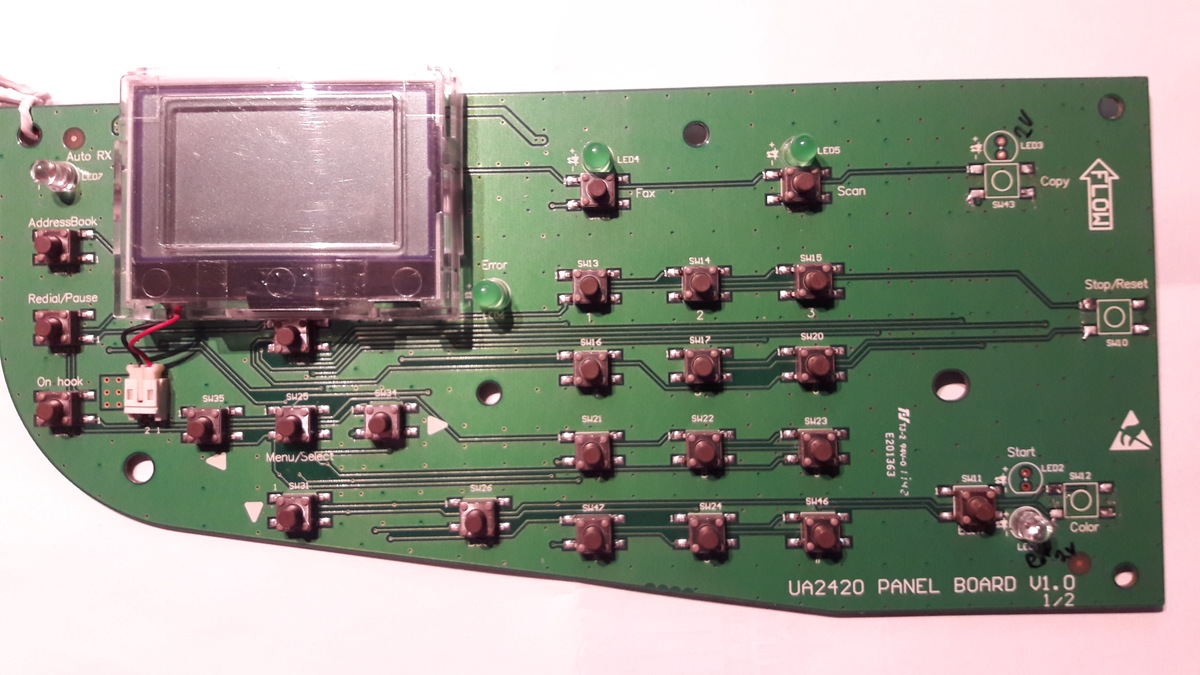

LCD aus Ineo +25 oder Bizhu C25
Wenn Ihr das komplette Panel ausbaut, also Platine mit Display, kann man
am Stecker P702 die Signale anschliessen.

Stecker
P702

1  – GND
2  – Key RD0
3  – Key RD1
4  – Key RD2
5  – Key RD3
6  – LCD A0
7  – LCD CS
8  – LCDF WR
9  – GND
10– LCD RESET
11– +3,3V
12– +3,3V
13– GND
14– D0     Alle Datenleitungen
15– D1    über 100 Ohm RP4/RP5
16– D2    und über RP3/RP2 an LCD
17– D3
18– D4
19– D5
20– D6
21– D7
22–+5V für Backlight
23– Backlight on bei H       über R31 und Trans. Q8
24– GND
Im Service Handbuch sind Pin9 und Pin10 vom Stecker P702 vertauscht.
T.

[tommesy (Gast)]

LCD aus Ineo +25 oder Bizhu C25
Ist auch ein DOGM 128x64 mit ST7565s Controller,
nur das man in Bascom noch den Dataport angeben muss.
T.
