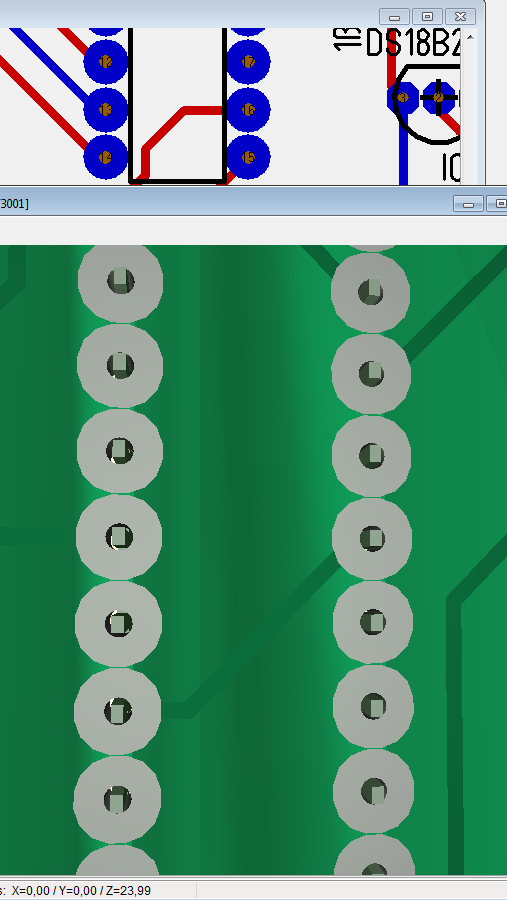

Hallo, anbei hab ich euch mal 2 Scrrens gemacht . Einmal wie die Platine in 3D aussehen soll und einmal den der mein Fräsprogramm anzeigt. Wo ist der fehler dass sich die Lötpunkte so überschneiden?
Das zweite Bild zeigt die Gummibandansicht und keine Fräsansicht. Falsche Datei genommen? Die Pads im ersten Bild sind sowieso viel zu groß und geben wahrscheinlich Kurzschlüsse. Fräsen kann man da auch nichts.
ne, richtige Datei... es wird auch genau so gefräst wie bild 2 aber ich möchte die überlappungen nicht :-D
ich hab jetzt die Pads kleiner gemacht, anscheinend stimmt nur die ansicht in target nicht
