Thomas H. (thoern) OP 21.03.2015 08:48 #4060811

Lesenswert?

•

Hallo Kollegen,

ich habe mit Designspark ein Layout erstellt. Da es keine fertigen
Komponenten für den DCDC-Wandler TMR 2-2411E gab, habe ich dieses selbst

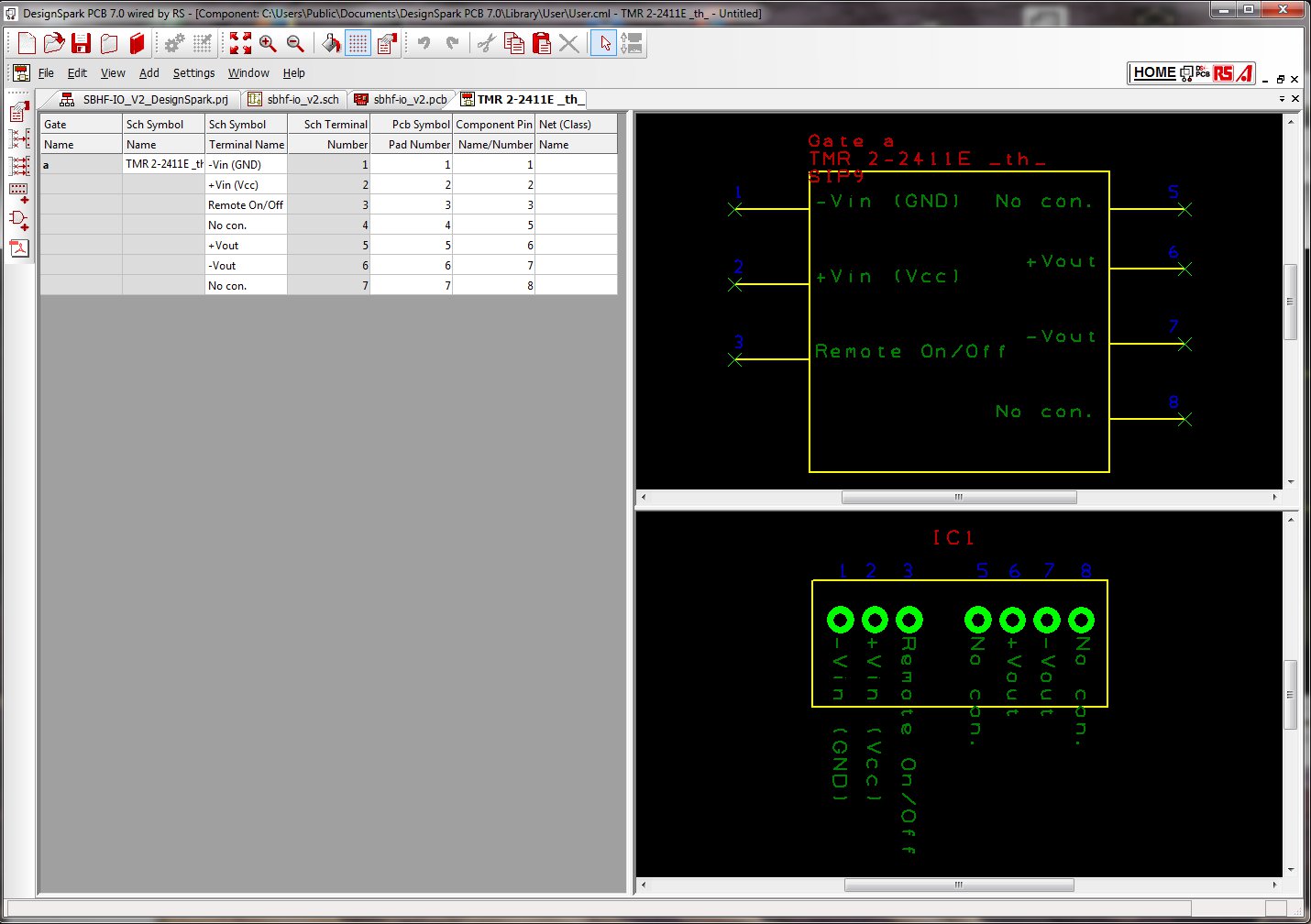

erstellt. In der Komponentenansicht stimmt meiner Meinung nach alles.

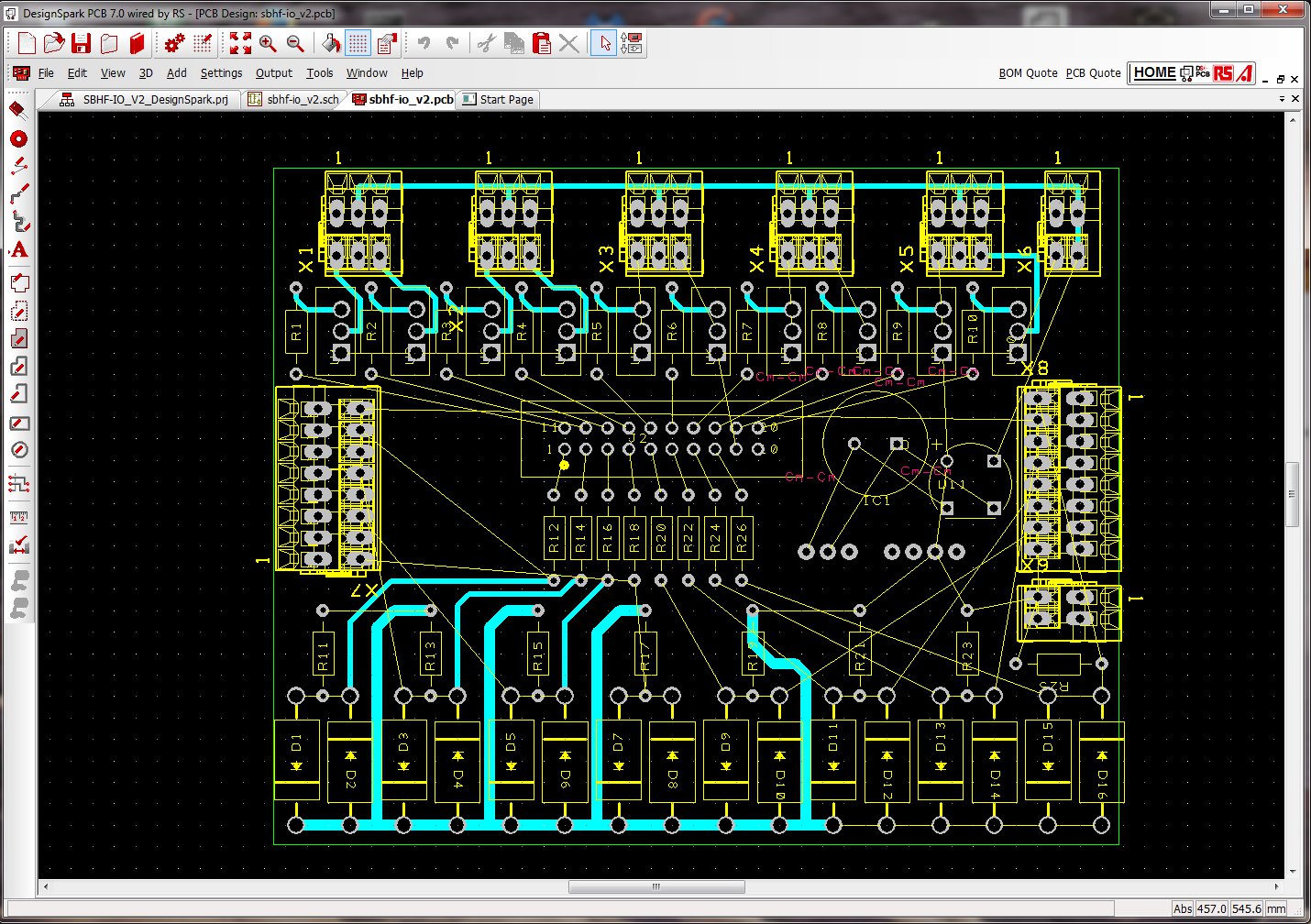

Leider wird im Layout die Bauteilumrandung nicht angezeigt. Man sieht
nur die einzelnen Lötpunkte (7 Stück, rechts unterhalb der Mitte).

Hat jemand einen Tipp, wie ich die Bauteilumrandung im Layout angezeigt
bekomme?

Danke & Gruß,
Thomas

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Timmo H. (masterfx) 22.03.2015 01:05 #4061780

Lesenswert?

•

▲
▼

Schau mal in welchen Layer du die Umrandung beim Bauteil (PCB Symbol)
gemacht hast (Linie markieren => Change Layer bzw. "L"). Vermutlich
nicht im Top Silkscreen. Und oder im Layout mal alle Layer einblenden
(F9 => Layer)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Thomas H. (thoern) OP 22.03.2015 23:26 #4062951

Lesenswert?

•

▲
▼

Danke. Hab es hinbekommen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden
