Hallo,

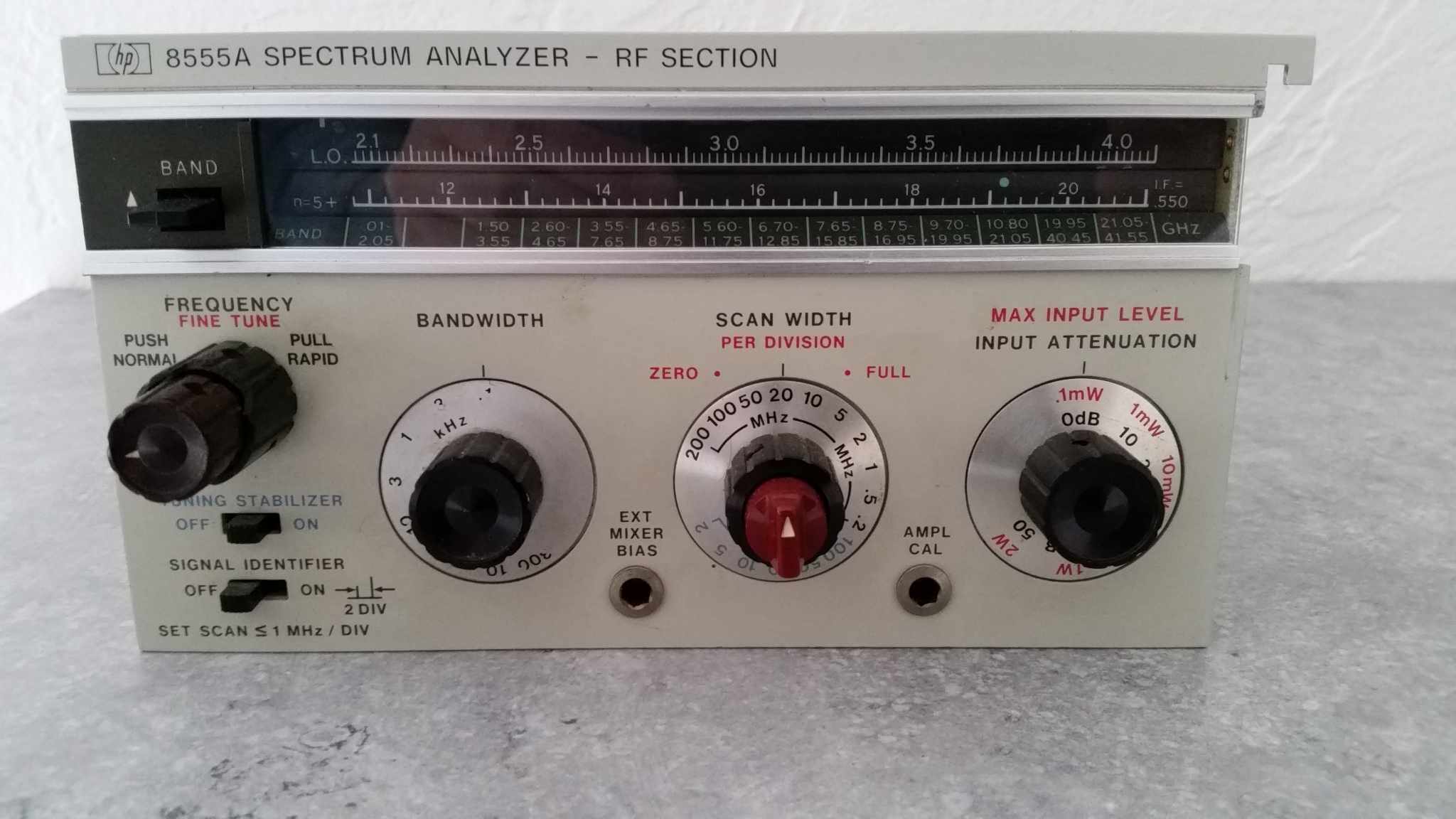

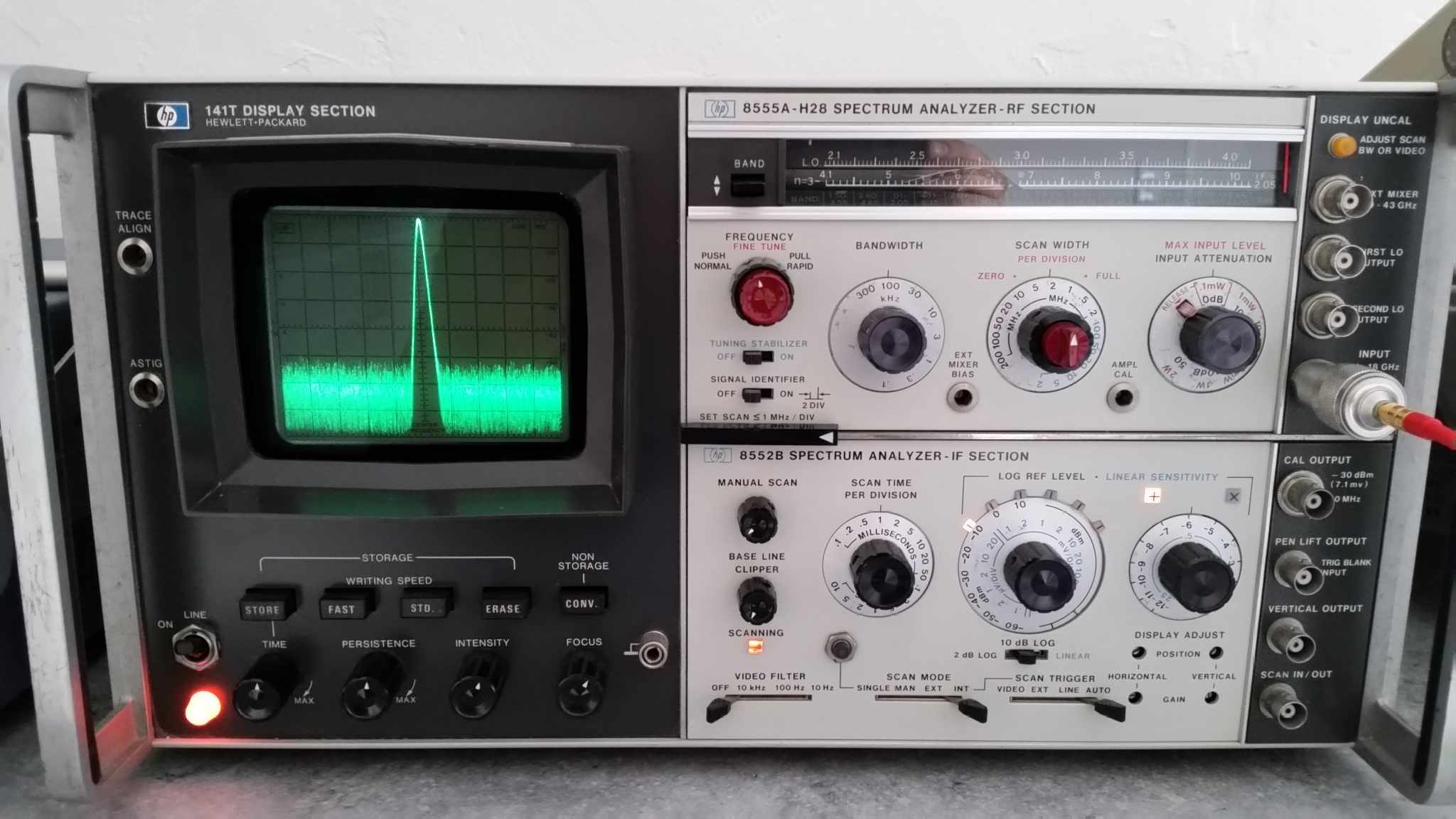

ich verkaufe meinen HP 141T Spektrumanalyzer mit dem HP 8555A Einschub
bis 18GHz. Dazu gebe ich noch:

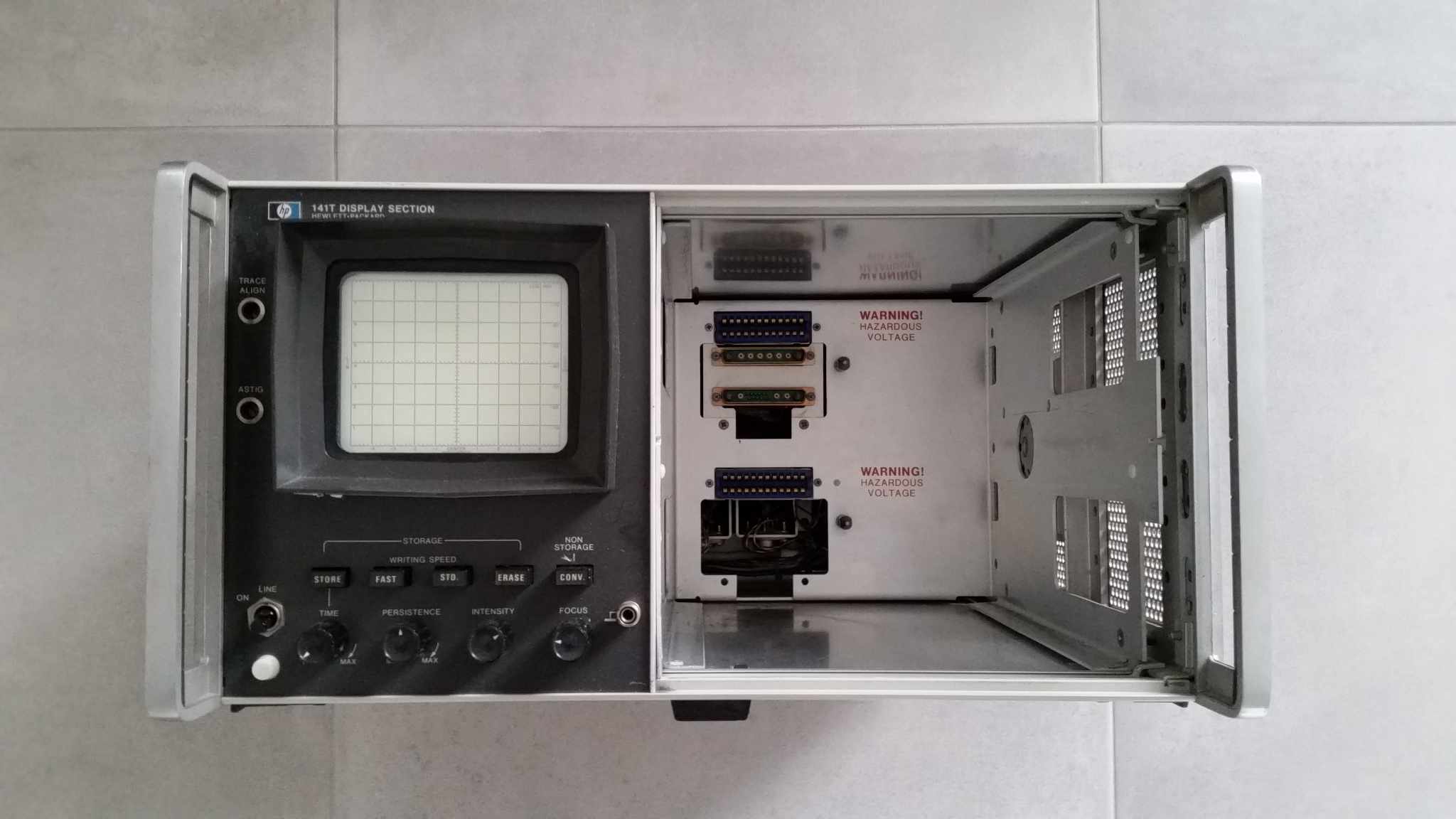

- ein weiteres Gehäuse (Display Section)

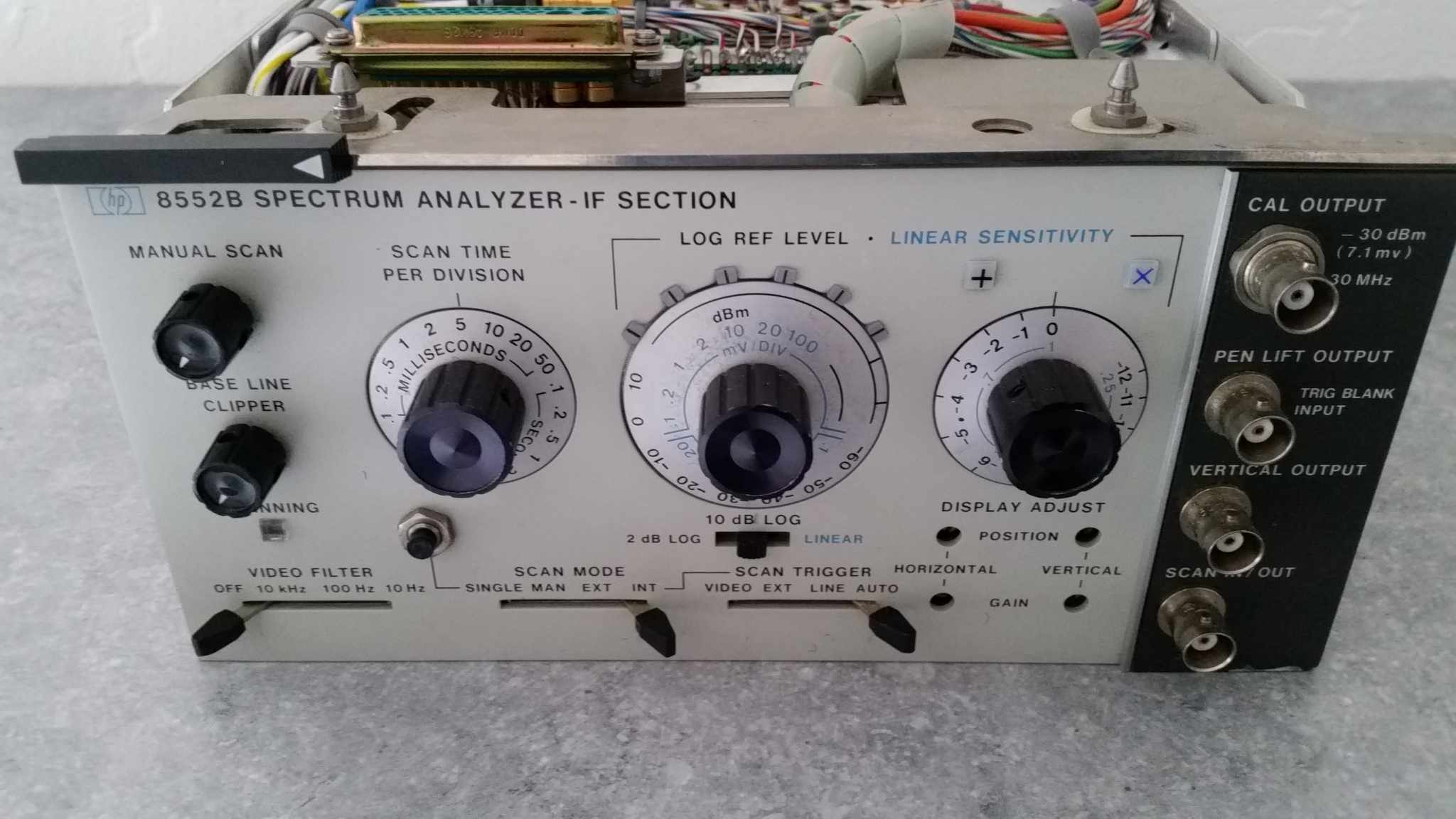

- einen weiteren Einschub (HP 8552B IF-Section)
- Bedienelement eines HP 8552 (siehe Bild)

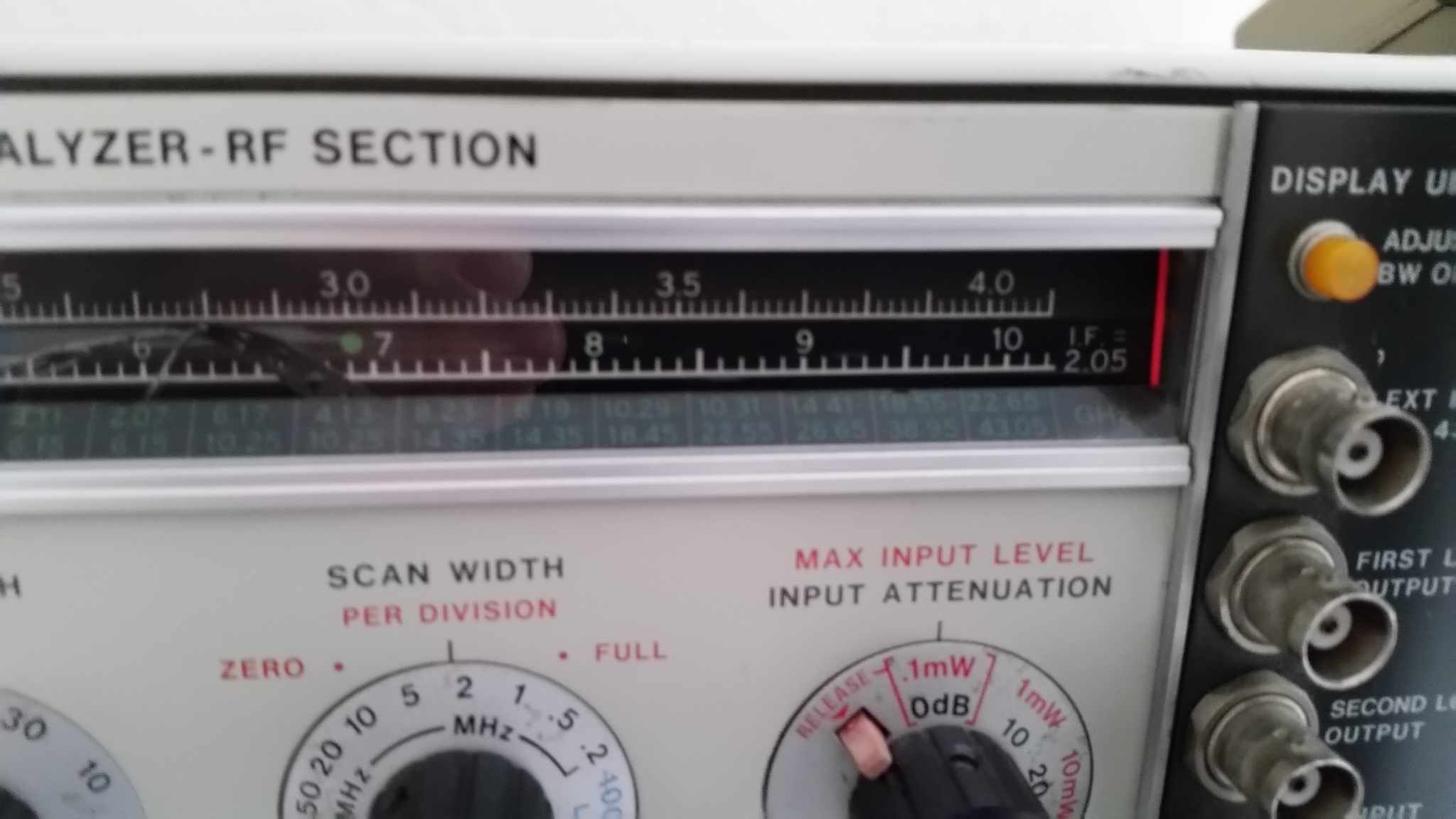

Leider ist der Antrieb (Lochriemen) für die Frequenzanzeige
(Anzeigenadel) nicht mehr funktionfähig. Man kann diese aber wieder
instandsetzen.
Aufgrund der Masse ist nur Abolung möglich. Gerne komme ich auch mit
meinem Auto etwas entgegen.
Preisvorstellung 450 Euro VB
Gruß Dirk

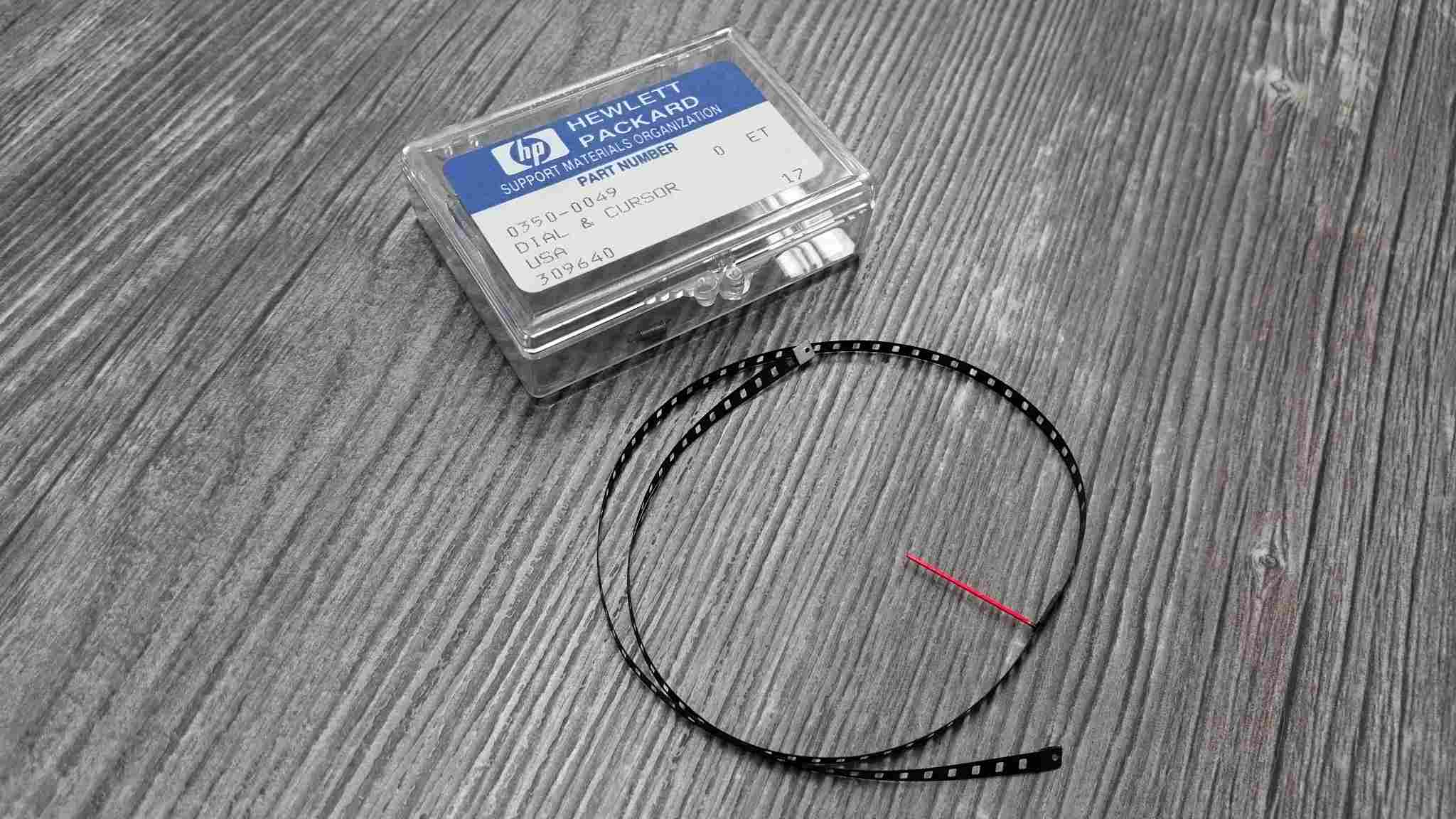

Dirk Ruffing schrieb:> ich senke den Preis auf 380 Euro und lege noch das für die> Instandsetzung erforderliche Ersatzteil bei, siehe Bild.
Wo hast du dieses Ersatzteil bezogen?
Ralph
Oh ja, das leiterförmige Band ist bei meinem HP-Wobbler auch lädiert.
Ich wollte sowas aus einem reißfesten Briefumschlag mit der Lochzange
für Leder u.ä. herstellen, bin aber über den Kauf des Briefumschlags
noch nicht hinausgekommen.
Den Spektrumanalyzer hab ich auch aus Einzelteilen zusammengekauft. Von
den üblichen Holländern auf dem Bensheimer Flohmarkt das HF-Teil 8555
und beim üblichen Franzosen (Robert M.) den Rest. (die Holländer
lästerten bei der Gelegenheit über Roberts Preise.) Allerdings hat mir
Robert gleich gesagt, dass im 141 noch etwas defekt sei - das stimmt
leider. Von einem der kommerziellen Surplushändler habe ich auch noch
den Mikrowellenmischer dazu.
Der 141 hat eine Speicherbildröhre, interessante Technik aus der
vordigitalen Ära.
Ralph Berres schrieb:> Wo hast du dieses Ersatzteil bezogen?>> Ralph
Hallo Ralph,
bezogen wäre hier falsch. Ein guter Bekannter, welcher bei Ebay seriöse
Messtechnik zu einem guten Preis anbietet, hat mir dieses gegeben. Ggf.
hat er noch Ersatzteile. Bei Bedarf bitte PN.
Christoph Kessler (db1uq) schrieb:> reißfesten Briefumschlag mit der Lochzange
Hallo Christoph,
ähnliches hatte ich auch probiert und zwar aus einem Gummistreifen. aber
letztendlich auch nicht umgesetzt ;-)
Dirk
Christoph Kessler (db1uq) schrieb:> Es gab auch den 140 ohne Speicherbildröhre
Also ich würde ja mein linkes Ohrläppchen verwetten, ich habe einen
141T... ;-) Wie schon geschrieben, war lange nicht unter Strom.
Muss das Monster also mal wieder auf den Tisch wuchten.
Old-Papa
Old Papa schrieb:> Ich habe auch einen 141T, aber Speicherbildröhre? Ok, wird sehr wenig> benutzt, muss doch mal nachsehen.
Der 141T hat eine Speicherröhre. Ich würde mir aber nicht zu viel davon
erwarten.
Ralph Berres
Ralph Berres schrieb:> Der 141T hat eine Speicherröhre. Ich würde mir aber nicht zu viel davon> erwarten.> Ralph Berres
Worin besteht der Sinn? Bei einem Oszi ok, aber bei einem SA?
Stehe gerade auf dem Schlauch ;-)
Old-Papa
Old Papa schrieb:> Worin besteht der Sinn? Bei einem Oszi ok, aber bei einem SA?> Stehe gerade auf dem Schlauch ;-)
Bei extrem kleinen eingestellten Bandbreiten muss man sehr langsam
sweepen, um keine Verfälschung der Anzeige zu bekommen. Da kann es
durchaus sein das ein Bilddurchlauf mehrere Sekunden dauert.
Da macht ein Bildschirmspeicher egal ob analog oder digital schon Sinn.
Ich habe bei mir aber einen digitalen Bildspeicher dafür.
Ralph Berres
Peak hold ist auch was feines. In vielen Fällen kann man sich so den
Trackinggenerator sparen und Speki und Quelle einfach asynchron laufen
lassen. Die Speicherröhre bietet das serienmässig.
Ralph Berres schrieb:> Wir kapern uns aber zunehmend Dirks Tread.>> Eigentlich wollte er doch seinen verkaufen?>> Ralph Berres
Hallo Ralph,
ist schon ok, somit kann ich mitteilen, dass der 141T noch zu haben ist.
Wie geschrieben, 380 Euro VB.
Dirk
Der Tracking-Generator dazu funktioniert leider nur für den
Grundfrequenzbereich (YIG-Oszillator 2-4 GHz). Es gab soweit ich weiß
mindestens zwei Typen je nach Analyzer-Einschub. Der ist jedenfalls
seltener zu bekommen als der Analyzer selbst.
Zu dem HP8555A wäre eigentlich das passende Yigfilter notwendig, um die
ganzen Spiegelfrequenzprodukte und Geistersignale zu unterdrücken.
Ralph Berres
Christoph Kessler (db1uq) schrieb:> Stimmt, sowas gibts auch noch als eigenes Gerät im 2HE-Einschub.
Richtig HP8447 oder so ähnlich hieß der
Christoph Kessler (db1uq) schrieb:> Da muss> man vermutlich eine analoge Steuerspannung von Sägezahnausgang> draufgeben.
Und einige Steuerspannungen welches den Bereich signalisiert.
Das ganze war in einer Sub-Buchse zusammengefasst, welches den Format
eines 25poligen Sub-D Buchse hatte und außer 3 Koaxbuchsen noch eine
Reihe
Steuerpins hatte ( Ich meine 12 Stück ).
Die Steckverbinder bekommt man bei der Fa. Conex.
Aber einen Gleichlauf zwischen Filter und Analyser zu bekommen ist
ziemlich schwierig, ohne einen Signalgenerator bis 18GHz oder einer
Rauschquelle bis 18GHz fast nicht machbar.
Ralph Berres
Ralph Berres schrieb:> Das ganze war in einer Sub-Buchse zusammengefasst, welches den Format> eines 25poligen Sub-D Buchse hatte und außer 3 Koaxbuchsen noch eine> Reihe> Steuerpins hatte ( Ich meine 12 Stück ).
Klingt nach 13W3, war mal ein ziemlich üblicher Stecker für das
Videosignal von besseren Monitoren.
Jörg Wunsch schrieb:> Klingt nach 13W3, war mal ein ziemlich üblicher Stecker für das> Videosignal von besseren Monitoren.
Standard bei/von Sun Workstations, meine ich.
Jochen hast du den HP gekauft?
Ich kann dir ein paar Tipps geben, wie man ihm eine große Macke
austreiben kann. Das Gerät besitze ich auch als Gerät, wenn ich mal
höher als 4,5GHz messen muss.
Ralph Berres
Hallo Ralph,
Du hattest mir das schon einmal gemailt, wenn ich recht erinnere, und
auch Deine Publikation zu dem Problem habe ich schon auf der Festplatte!
Ich habe bereits seit Jahren einen 141T/8555/8554/8552/8445 hier stehen.
Hallo Ralph,
der 141 ist der letzte von HP ohne Mikroprozessorsteuerung. Der lebt
noch, wenn meine Hameg 5010, 5511, 5014 und 5030 und auch der
Digitalteil des HP 8569B und auch mein Tek 2710 längst Bitfehler in der
Firmware haben. Klar, die kann man auch instandsetzen, aber der 141T ist
ein tolles Modell. Aber nun, mit zweieinhalb Stück davon, lasse ich es
ruhig angehen.
Gruß, Jochen
Hallo Jochen
Leider habe ich keinen Zugang für einen Mikrowellengenerator, der von
1-18GHz geht, um mal das Mitlauffilter vernünftig zum Gleichlauf zu
bekommen.
Das ist nämlich immer einer der Schwachpunkte des HP8555 Systems gewesen
ist.
Ich hoffe, das ich ja irgendwann mal ein günstiges Angebot für so einen
Generator oder alternativ für eine breitbandige Rauschquelle bekomme.
Aber die aktuellen Marktpreise für gebrauchte Teile sind mir einfach zu
teuer.
Gruß Ralph
Hallo Ralph,
da verfüge ich über mehrere YIG-Oszillatoren und einen EIP 931, der mir
sehr sehr preiswert zugelaufen ist. Das deckt den Bereich ab. Bis 3 GHz
habe ich einen Hameg Synthesizer.
Was den Gleichlauf angeht, habe ich den Preselector schon viel benutzt
und praktisch keinen Versatz festgestellt, ich muß den praktisch nicht
nachstellen, wenn er so eine Stunde Zeit zum Aufwärmen hatte.
Beim HP 8569B ist es ähnlich.
Wie kommst Du auf Probleme beim Gleichlauf? Wie machen sich die
bemerkbar?
Gruß, Jochen
Jochen F. schrieb:> Hallo Ralph,>> da verfüge ich über mehrere YIG-Oszillatoren und einen EIP 931, der mir> sehr sehr preiswert zugelaufen ist. Das deckt den Bereich ab. Bis 3 GHz> habe ich einen Hameg Synthesizer.> Was den Gleichlauf angeht, habe ich den Preselector schon viel benutzt> und praktisch keinen Versatz festgestellt, ich muß den praktisch nicht> nachstellen, wenn er so eine Stunde Zeit zum Aufwärmen hatte.> Beim HP 8569B ist es ähnlich.> Wie kommst Du auf Probleme beim Gleichlauf? Wie machen sich die> bemerkbar?>> Gruß, Jochen
Ich muss vorne an dem Regler, für den Gleichlauf herzustellen, immer
wieder nachstellen, wenn ich nicht krasse Pegelprobleme haben will. Da
mein Generator nur bis 4,3 GHz geht ( SMHU ) kann ich auch keinen
Zweipunktabgleich machen.
Wenn sich irgendwann mal die Gelegenheit ergibt, das ich an einen
durchgängig von 1-18GHz gehenden Generator komme, werde ich den
Preselektor auch mal komplett abgleichen. Ich glaube der hat es bitter
nötig. Der Gleichlauf hat noch nie zufriedenstellend funktioniert.
Ralph
Hihi, hab das gleiche Problem.
In den letzten paar Jahren in der Amibucht zwei günstige (aber auch
teils etwas getrashte) HP 8566B gewonnen. Beide hatten im 2-22GHz Band
zu wenig Amplitude. Anfänglich (nach Kauf von #1) etwas unglücklich, da
gedacht, dass jemand die Diode des YIG-Filters mit dem integrierten
harmonischen Mixer gekillt hat.
Nachdem #2 dann das gleiche Problem hatte, habe ich #1 genommen, um die
Grundfunktionen von #2 (YIG Oszillator etc) zu messen. Hatte zwar alles
Amplitudenfehler, aber zum Messen, ob Signal da oder nicht, genügte es.
Nachdem ich dann alles bis auf den YIG-Filter+Mixer getestet hatte,
wurde der dann ausgebaut. Mit Keithley 2015 die Mixerdiode vorsichtig
getestetet (anscheinend sehr ESD-empfindlich, also ESD-Armband anziehen
und 50Ohm-Terminator drauf, zum Transport) (ca 400mV forward voltage
drop, 3+V Sperrspannung). Diode also OK.
Dann das Ding wieder zusammengebaut und gewundert, wieso die Amplitude
nicht stimmt, bis ich dann auf die Idee gekommen bin, den YIG-Filter
manuell mit einem Netzteil (HP E-3617A) zu tunen. Also 12GHz @ 0dBm aus
einem 8684B (5.5-12GHz Kurbel-Cavity Oscillator ohne PLL) auf den
Eingang und den Strom am Netzteil langsam hochgedreht. Und welch Wunder,
der 8566B zeigt 0dBm bei 12GHz, aber nur in einem sehr schmalen
Strombereich (der YIG-Filter funktioniert also fast zu gut)
Jetzt fehlt mit auch ein anständiger Mikrowellengenerator und ggf ein
Powermeter, um den YIG-Filter neu einzustellen, sind so ca. 40 Potis in
der RF-Box >:(

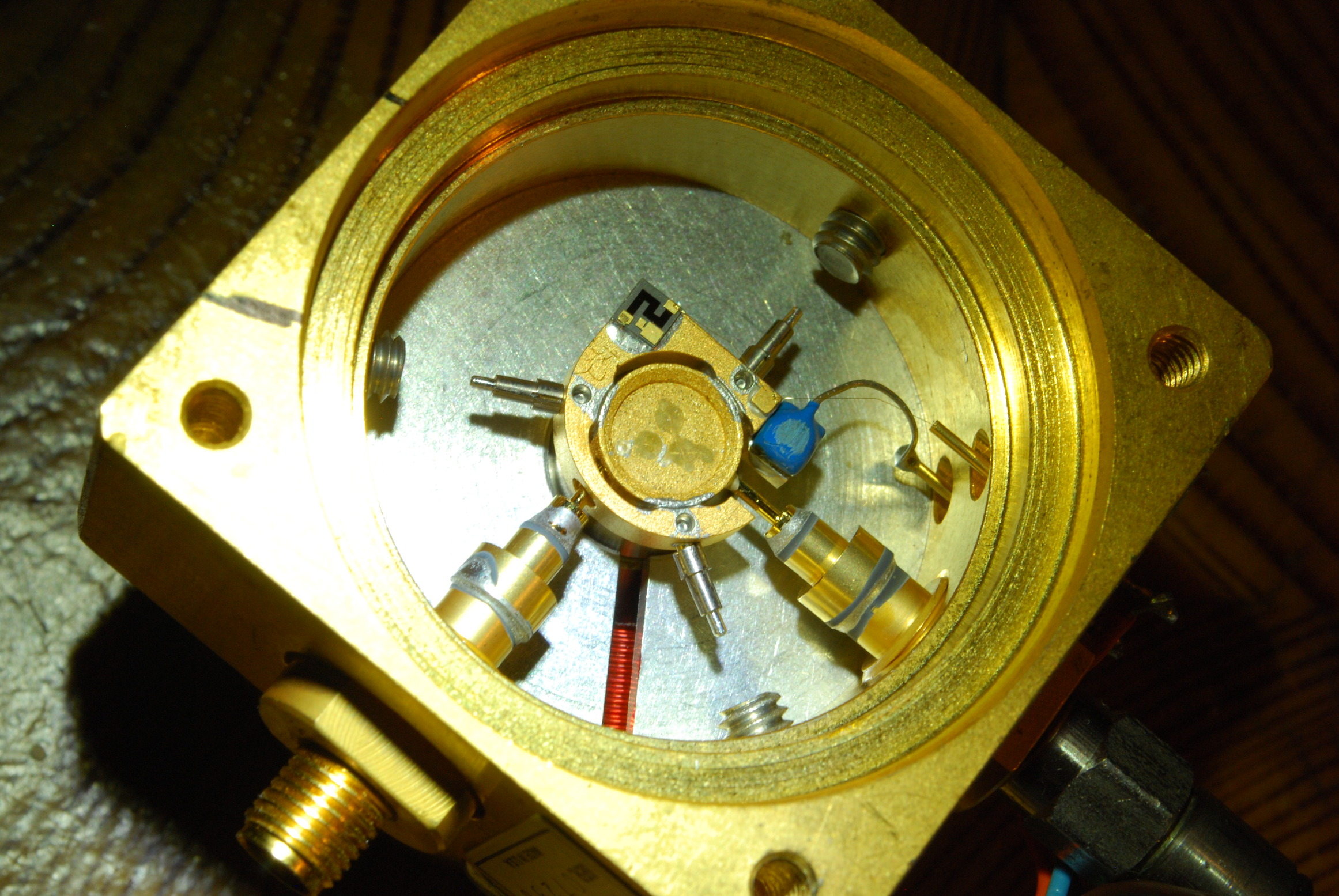

(Für alle die HP-P0rn lieben und schon immer mal wissen wollten, wie der
YIG-Filter+Mixer des HP-8566 in Farbe aussieht (HP Journal ist S/W ;),
ein paar Bilder. Habe das Ding deswegen aufgeschraubt, weil ich nicht
sicher war, ob die YIG-Kügelchen eventuell verrutscht waren. Vor dem
Aufschrauben empfiehlt es sich, die Winkel der beiden Magnete relativ
zum Mittelteil zu markieren, da die beiden Magnetkerne in einem leichten
Winkel abgeschliffen sind, um ein möglichst homogenes Magnetfeld zu
erzeugen, dazu am besten das HP-Journal lesen.

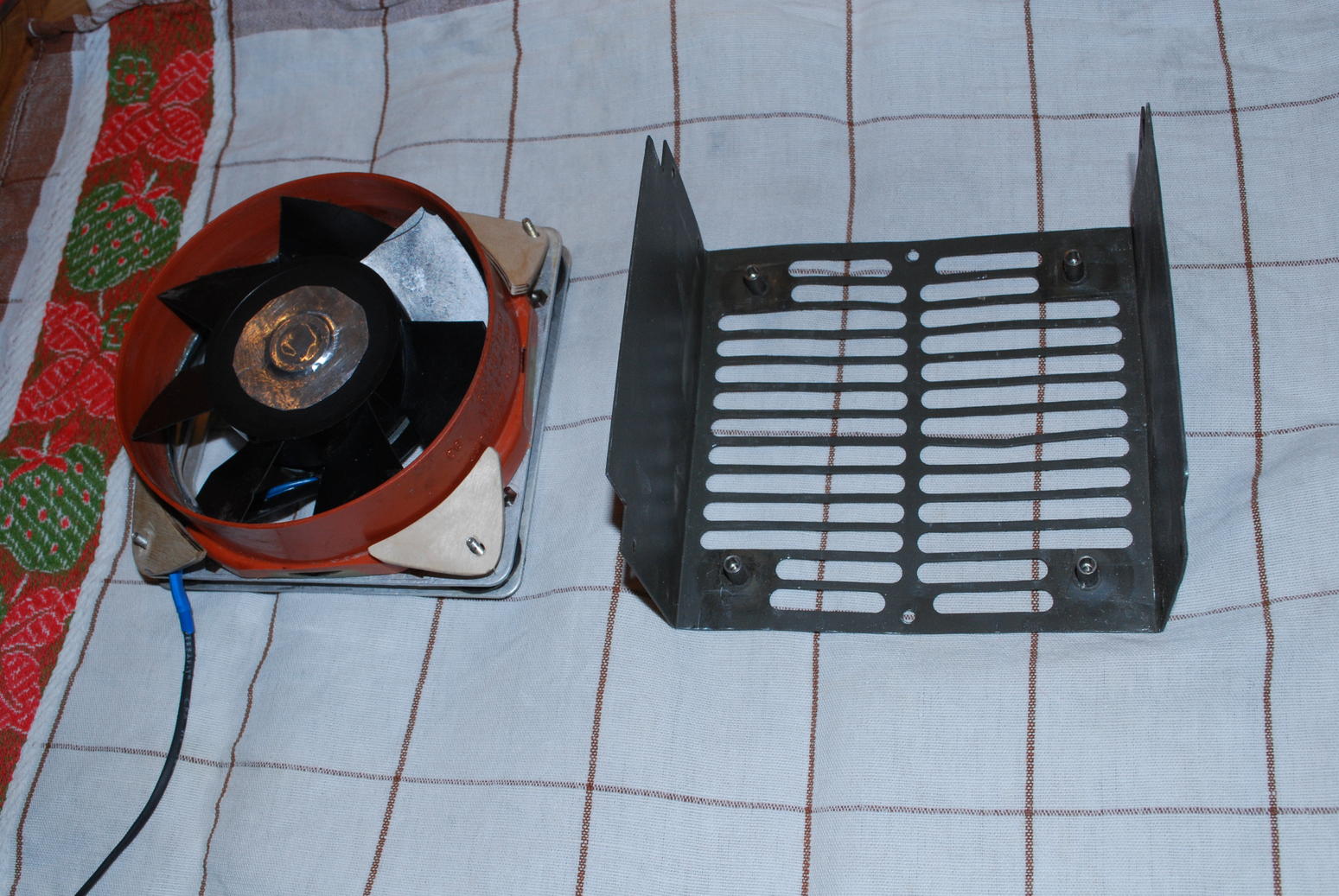

Die anderen Bilder stammen von der Reparatur des getrashten Lüfters
mittels einer gebrauchten Klorohrmuffe :) :) :))
Die Kügelchen sind das, was man da unscheinbar in der Mitte erkennen
kann, oder?
Vielleicht solltest du das ja lieber als neuen Thread im HF-Forum
eröffnen, denn mit dem Verkauf hier hat das nichts mehr zu tun.
Ja, die kleinen, schwarzen Perlen, die unter dem Goldnetz sind. Sind
jeweils auf einen Saphir oder Aluoxidstab geklebt und mit ein wenig
Loctite oder Epoxy gegen verrutschen gesichert. Aussen hat es dann drei
Schrauben dran, um die Dinger bei der Herstellung zu justieren. Sah für
mich alles in Ordnung aus, daher nur Bilder gemacht und wieder
zusammengebaut
