Hallo, als Neuling verzweifle ich gerade etwas an der Funktionsvielfalt von ADS (Version 2015). Mein Problem ist eigentlich ein ganz einfaches: ich möchte die S-Parameter einer differentiellen 100Ω-Mikrostreifenleitung visualisiert und deren Geometrie optimiert bekommen. Für eine single ended-Leitung bekomme ich das noch hin: zwei Terminators an die Enden, S-Param-Analyse und Goals festlegen und schon kann ich mir sowohl S11...S22 anzeigen lassen, als auch die Leitung optimieren. Wie geht das aber jetzt mit der differentiellen Leitung? Setze ich die Terms zwischen die beiden Ports eines MCLIN, so erhalte ich wieder nur die 4 Parameter. So geht's also noch nicht ganz. Ich habe ja jetzt 4 Ports statt vorher 2. Anscheinend soll man "laut Internet" irgendwo die Eigenschaften auf "differential" stellen können, diese Einstellung finde ich aber nicht. Das Handbuch gibt für ein ähnliches Szenario zwar eine Lösung an, doch die erscheint mir etwas unkomfortabel. Da gehe ich lieber den Weg über das Layout, wobei mir die Optimierung hier noch nicht geläufig ist. Kann mir einer der Experten hier einen Tip bezüglich dieser Simulation geben? Freundliche Grüße, Stephan
Hast du auch an jedem der 4 Ports ein "Term" angeschlossen?

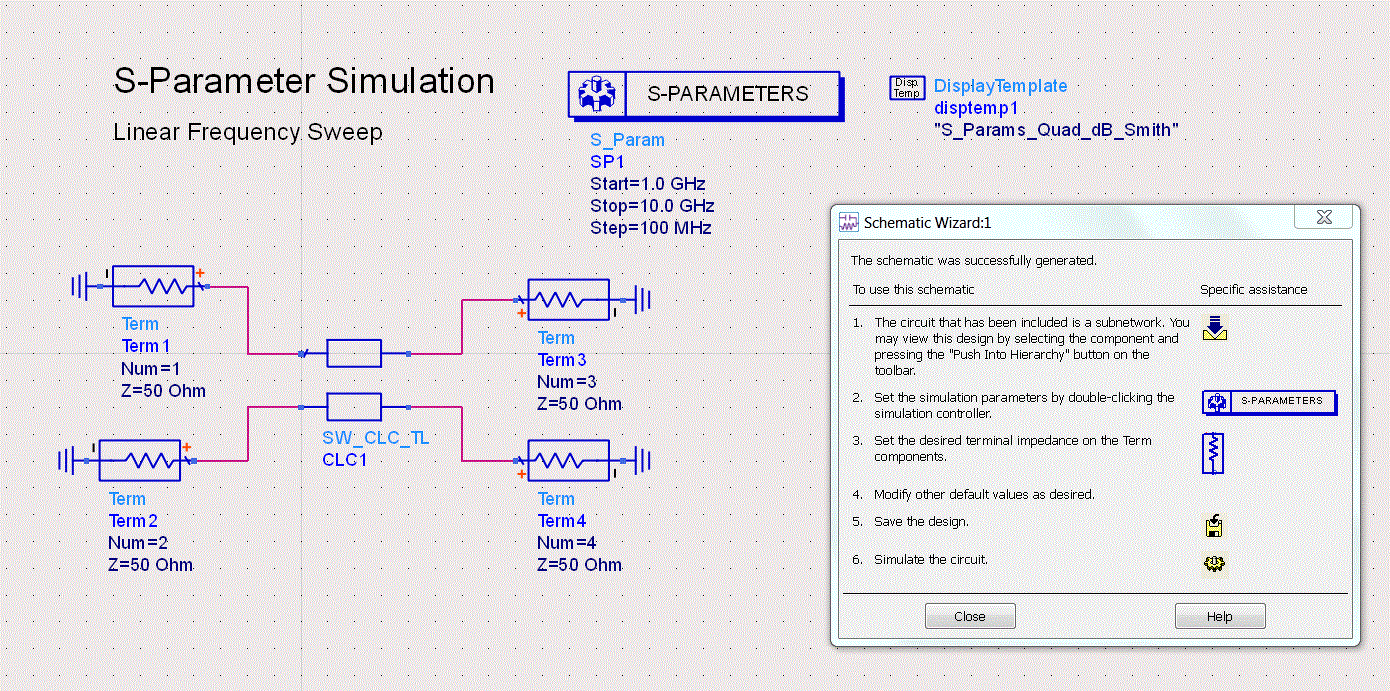

Angehängte Dateien:
-
(270 KB)
Gast
#4118453
Hallo, ich glaube, das ist es ;-) Manchmal muss man einfach geradeaus denken. So einfach habe ich die Lösung nicht vermutet. Zumindest scheint das Ergebnis plausibel, so soll's auch sein :-) Dankeschön! MfG
