Hallöchen,
ich stehe gerade etwas auf der Leitung:

Ich habe aus EAGLE 7.2 IDF exportiert.

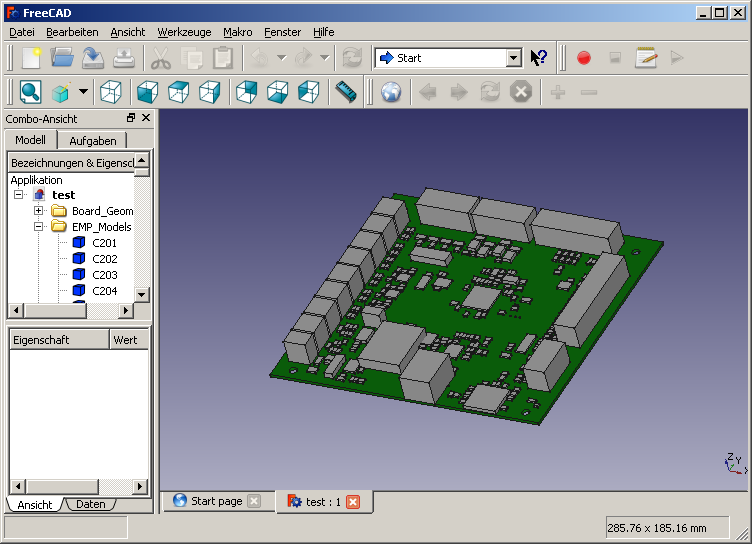

Dieses habe ich anschließend ins frisch installierte FreeCAD 0.15
importiert - siehe Bild.

Nun würde ich die Baugruppe gerne wieder exportieren, z.B. Drucker, PDF
oder HTML.

In allen drei Ausgabeformaten habe ich das Problem, dass ein leeres
Blatt angezeigt wird. Siehe z.B. die Druckvorschau.

In der FreeCAD Doku und im Web habe ich unter "freecad print invisible
problem" nichts gefunden.
Ist vermutlich nur eine Einstellung, aber welche?
Das zip-File enthält zusätzlich das FreeCAD Projekt.

Hat jemand einen Tipp für mich?

Dankeschön,
 Marcus
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Thomas H. #4176959
Lesenswert?
• ▲
▼
Abend,

hab mir mal deine Platine in FreeCAD 0.15 (x64) geladen und eine PDF
exportiert. Hatte geklappt. siehe "test.pdf"

Eventuell mal die komplette Platine (alle Teile) markieren und dann den
Export über das Menü "Datei" > "Exportieren" versuchen.

Bei "PDF exportieren" muss wahrscheinlich die Ansicht im Hauptfenster
etwas verkleinert werden dass es auf eine Seite (Hochformat) passt. War
jedenfalls bei mir so. Ins Querformat hab ich es nicht hinbekommen.

Bin auch noch FreeCAD-Newbie.

--------

Um nicht gleich einen neuen Thread zu öffnen, mal ne Frage an die
FreeCAD-Kenner.

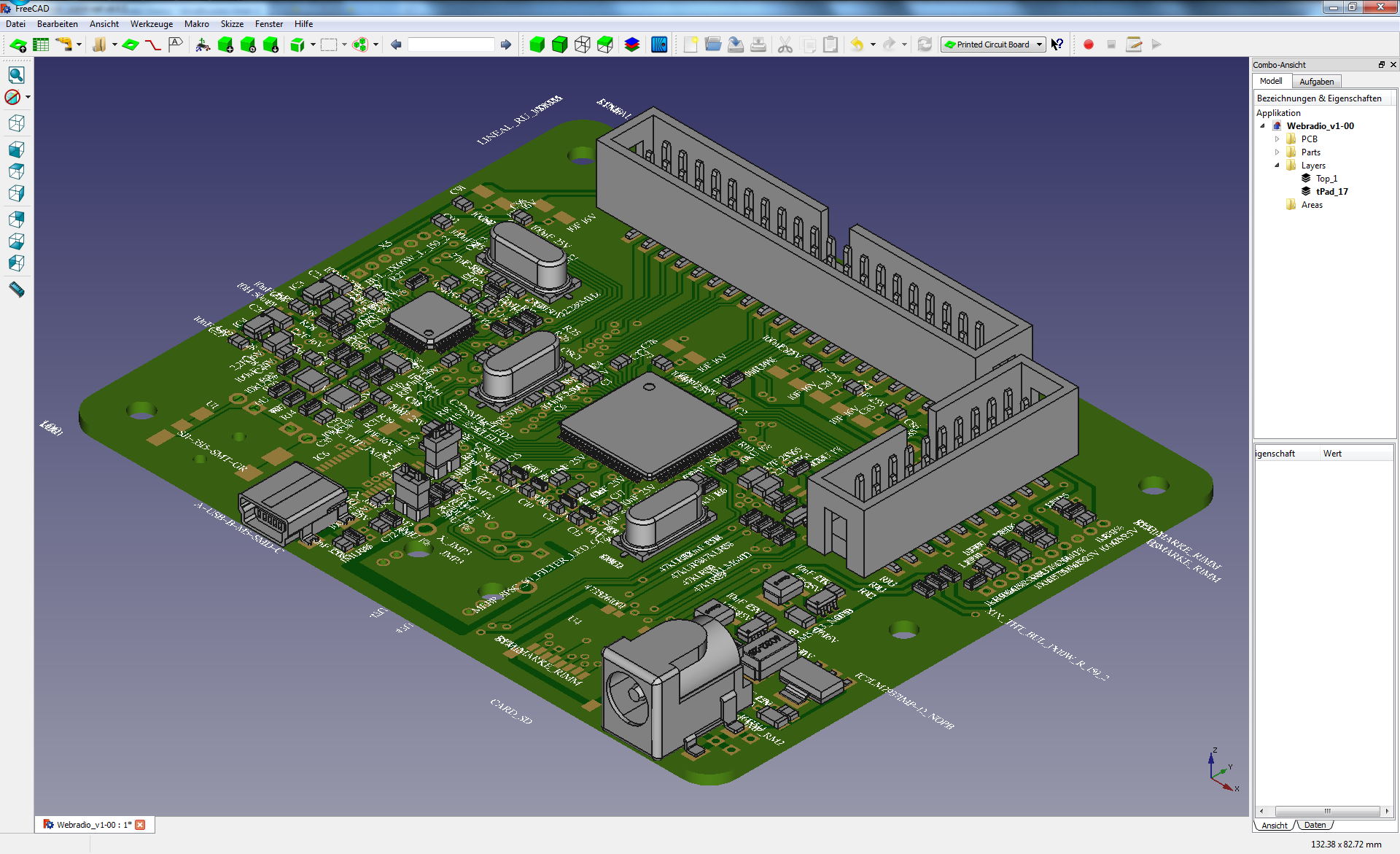

Wie bekomme ich die weiße Beschriftung (names / values) von den
Bauteilen weg? siehe dazu Bild "FreeCAD_Tmp.png"
Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Marcus H. OP (Firma: www.harerod.de) Persönliche Seite #4177296
Lesenswert?
• ▲
▼
Hallo Thomas,
so habe ich mir das vorgestellt. Allerdings bin ich nicht
weitergekommen. Mein Ablauf:

FreeCAD 0.15 (x32):
Datei - Öffne Dokument - test.FCStd -> Zeichnung wird geladen
Bearbeiten - Alles auswählen -> Zeichnung wird hell markiert

Datei - Druckvorschau -> weißes Bild
Datei - Exportieren - test.pdf (Quer oder Hochformat) -> weißes PDF
Grüße,
 Marcus
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Marcus H. OP (Firma: www.harerod.de) Persönliche Seite #4179818
Lesenswert?
• ▲
▼
"Nutzen" ist wohl übertrieben.
Ich habe das Teil in einer ruhigen Minute testweise unter Windows XP 32
installiert, weil ich auf der Suche nach einem IDF-Viewer war.
Nachdem ein langer Blick in die Doku und in Google nichts gebracht hat,
habe ich mich mal ans Forum gewandt.

Kann ich davon ausgehen, dass der oben beschriebene Ablauf bei Dir
funktioniert?
Hast Du ggf. weitere global Einstellungen am FreeCAD vorgenommen?

Grüße,
 Marcus
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Eagle_Layouter Gast #4179850
Lesenswert?
• ▲
▼
Hallo,

> "Nutzen"
die Wortwahl war wohl etwas unverständlich von mir

> unter Windows XP 32 installiert
Bei mir ist FreeCAD 0.15 x64 unter Windows 7 installiert.

> Kann ich davon ausgehen, dass der oben beschriebene Ablauf bei Dir
> funktioniert?
Ja. Der beschriebene Ablauf geht bei mir, sonst hätte ich keine PDF
erstellen können.

> Hast Du ggf. weitere global Einstellungen am FreeCAD vorgenommen?
Denke nicht. Ich hatte, um mein Projekt in 3D darzustellen/anzeigen zu
lassen, diverse Threads gelesen. U.a. über Eagle3D in Verbindung mit
Povray, sowie FreeCAD.

Mit Eagle3D war ich für das Erste gut gefahren. Da die gerenderten
Bilder aber nur statisch sind und keine aktive Rundumsicht bot, bin ich
dann nach intensiver Suche bei FreeCAD gelandet.

Aktuellste Version heruntergeladen und installiert. KEINE Änderungen an
den Einstellungen vorgenommen. Anschließend nur noch das Tool
'FreeCAD-PCB' http://sourceforge.net/projects/eaglepcb2freecad/
eingebunden.

* Ist bei dir der Dienst 'Druckerwarteschlange' gestartet/geladen?
* Welche Ausgabemöglichkeiten bietet dir das Optionsmenü über 'Datei' >
'Drucken...' ?
Antwort Zitieren Bearbeiten Löschen Beitrag melden
