Frage zu einer Schaltung mit LM6234

Friedemann T. (kitez) OP 06.08.2015 12:25 #4224378

Lesenswert?

•

Hallo,

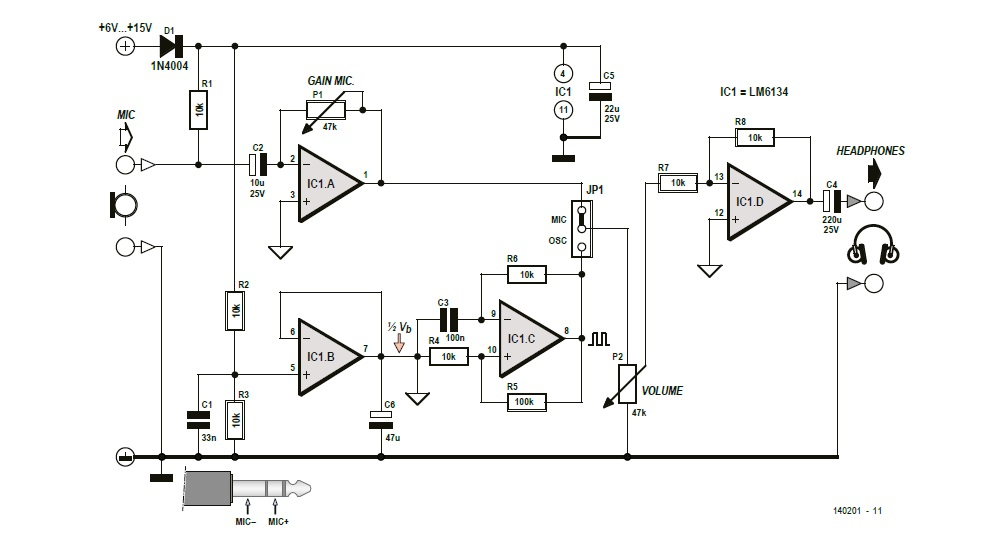

da ich nicht so intensiv mit der Materie zu tun habe, eine Frage zur
abgebildeten Schaltung:
Was kommt an Pin 3 und 12, sowie en den gleichen Pfeil nach Pin 7 bzw.
vor dem 10k-Widerstand vor Pin 10?

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Bernhard Gast 06.08.2015 12:28 #4224382

Lesenswert?

•

▲
▼

Gar nichts, die sind einfach nur zusammengeschalten.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Friedemann T. (kitez) OP 06.08.2015 12:32 #4224387

Lesenswert?

•

▲
▼

..ah, also alle drei Pfeilchen (rot) miteinander verbinden und gut ist?!

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Bernhard Gast 06.08.2015 12:38 #4224403

Lesenswert?

•

▲
▼

Genau, IC1.B erzeugt eine stabile Spannung die genau der Hälfte der
Versorgungsspannung entspricht. Diese Spannung wird für die beiden
anderen Verstärker als "virtuelle Masse" verwendet.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Friedemann T. (kitez) OP 06.08.2015 12:39 #4224405

Lesenswert?

•

▲
▼

..ich danke herzlichst!

Antwort Zitieren Bearbeiten Löschen Beitrag melden
