Hi ,

habe einen CP2101 für die umsetzung von USB aus Seriell benutzt da der
cp2101 allerdings nur einen ausgangspegfel von etwa 3,3V hat habe ich
zusätzlich noch von sipex einen SP3223 als pegelwandler eingesetzt.

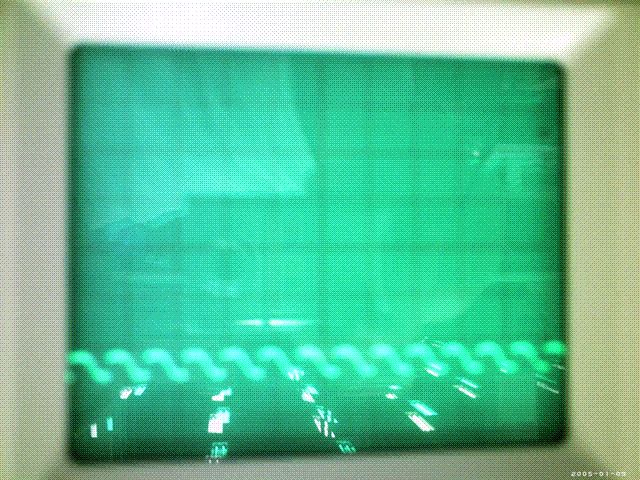

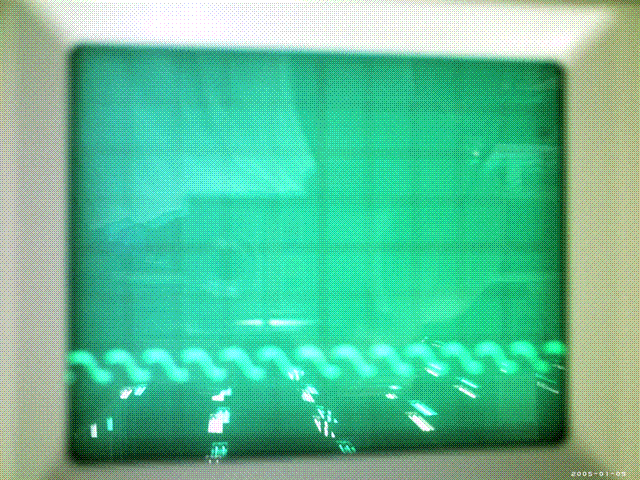

Nun habe ich das problem das ich auf der Txd leitung dauernt ein
schwingen hab siehe bild im anhang.

den Sipex habe ich mit 100nF Kondensatoren beschaltet wie es auch im
Datenblatt steht.
Am SP kann es auch nicht liegen weil diesen hab ich auch schon mal
getauscht.

Bitte helft mir ich weiß nicht mehr weiter!!!

Autor: Hubert.G (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie groß sind die Schwingungen in Vss und welche Freqeunz. Es sieht nach
Ladungspumpe aus.

Autor: markus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hmm. also Vss ist ca. 0,8V welche frequenz kann ich dir jetzt leider
nicht sagen da ich im mom. keinen oscar zu verfügung hab.

Autor: Rufus Τ. Firefly (rufus) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Könntest Du mal ein Photo Deines Versuchsaufbaus posten? Das besser
nicht im .gif-, sondern im .jpg-Format ...

Autor: ,,,, (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das Foto soll er mal besser lassen. Wenn es in gleicher Qualität is dann
ist es nutzlos.

Autor: markus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
eh mal nicht so blöd hier kann nichts für das die quali so scheiße ist
hab hier nur so ne billig handy cam.

ich hab mal den schaltplan gepostet zumindest eine seite davon.

Autor: markus (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
so im anhang hab ich mal einen teil des schaltbildes angehängt
vielleicht hilft das weiter.

Die kondensatoren sind alle 100n

Autor: Hubert.G (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vieleicht hst du einen eigene Beschaltung aber an RS232 9pol gehört GND
auf 5. EN würde ich auf GND legen da im Datenblatt auf die schnelle
nicht ersichtlich ist ob ein interner Pull-Down vorhanden ist.

Autor: Johannes (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Woher kann man eine Eagle library haben mit dem CP2101? Offensichtlich
gibt es das Teil ja schon, bin schon eine Weile am suchen...

mg,
Johannes

Autor: Johannes (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So ein Forum ist ganz schoen hilfreich. Da such ich ne gute Stunde im
Netz, dann frag ich hier nach, und dann kommt mir die "geniale" Idee
doch mal bei cadsoft.de reinzuschaen. Dort gibt es die entsprechende
Bibliothek schon. ichdepp...


mg,
Johannes
