Hallo zusammen. Ich erwärme ein Bauteil induktiv mit 2, 4, 6, 8, 10 kW. Nun möchte ich die entstehende Temperatur in Abhängigkeit der Oberflächen-Leistungsdichte in einem Diagramm darstellen. Ergebnis sieht so aus (fiktive Werte): 2 kW ----- 117 w/cm² ----- 155 °C 4 kW ----- 218 w/cm² ----- 252 °C 6 kW ----- 300 w/cm² ----- 327 °C 8 kW ----- 397 w/cm² ----- 413 °C 10 kW ----- 480 w/cm² ----- 460 °C Ich würde jetzt ganz gerne auf der X-Achse die Oberflächen-Leistungsdichte haben und auf der Y-Achse die Temperatur. An sich kein Problem, nur habe ich mehrere solcher Kurven (bei unterschiedlichen Frequenzen), wobei die Werte der X-Achse immer anders ausschauen, z.B. so: 2 kW ----- 127 w/cm² ----- 165 °C 4 kW ----- 288 w/cm² ----- 282 °C 6 kW ----- 350 w/cm² ----- 357 °C 8 kW ----- 457 w/cm² ----- 433 °C 10 kW ----- 580 w/cm² ----- 510 °C Wie kann man zwei solche Kurven in ein Diagramm packen, bei dem die X-Achse linear verlaufen soll? Am liebsten wär mir, ich könnte die Skalierung der X-Achse einstellen (z.B. zwischen 100 - 600 w/cm² und immer 100 w/cm² zwischen den Teilstrichen). Die Punkte soll er dann dazwischen eintragen. Falls das nicht gehen sollte, kennt ihr ein anderes Programm, welches dies kann? LG Sarah
Hallo, ich hab's mal in calc probiert; einfach ein XY-Diagramm mit mehreren Datenreihen.
Wow, vielen, vielen Dank! Genauso wollte ich es haben! :-)

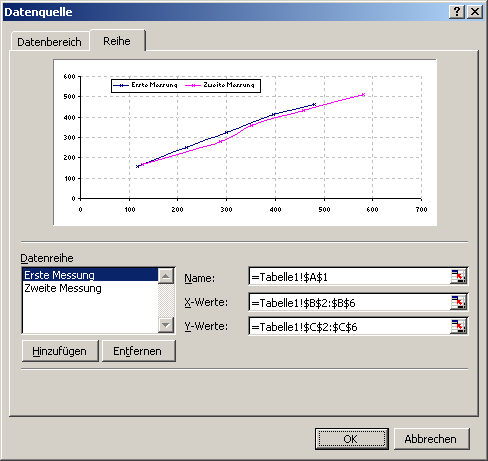

Hallo, das geht auch direkt in EXCEL. Die Datei "xy_EXCEL.xls" habe ich mit EXCEL2003 erstellt. Wenn Du mit der rechten Maustaste in das Diagramm klickst und im Kontextmenü die Option "Datenquelle" auswählst kannst Du in dem daraufhin erscheinenden Dialogfenster den Karteireiter "Reihe" auswählen. Dort ist für jeden Datensatz eine Datenreihe definiert. Mit freundlichen Grüßen Guido
Angehängte Dateien:
-
(8 KB)
Auch dir vielen Dank, Guido :-)
