Akku mit FET durchschalten

KN Gast 22.11.2015 16:42 #4359932

Lesenswert?

•

hi,

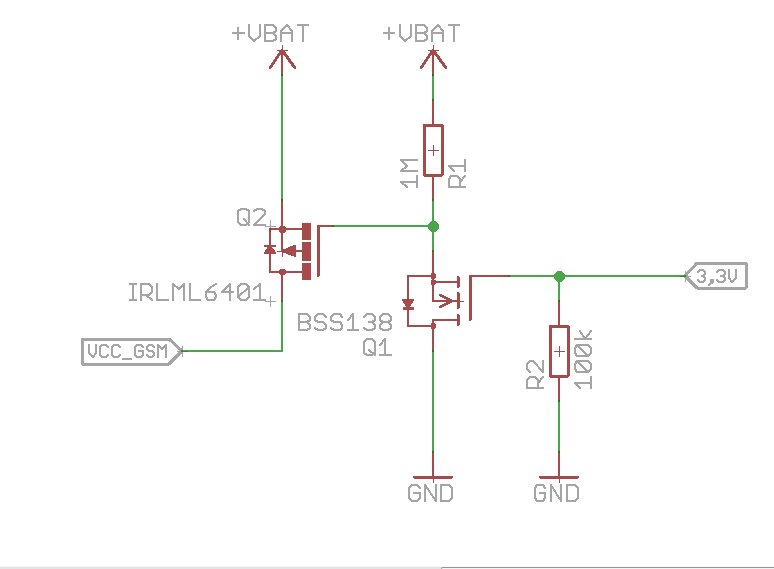

es soll mit 3,3V eine Akku (lipo)Spannung von 3,5V-4V durchgeschaltet
werden.
Meine ´frage funktioniert meine Schaltung so ? oder hab ich einen
Denkfehler?

Gruß

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Johannes O. (jojo_2) 22.11.2015 16:54 #4359955

Lesenswert?

•

▲
▼

Der BSS138 ist zumindest schonmal "falsch herum" drin, Drain und Source
vertauscht. Absicht?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

KN Gast 22.11.2015 17:03 #4359979

Lesenswert?

•

▲
▼

ohhh shit vielen vielen dank,
das hat mir viel ärger erspart :)

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Dietrich L. (dietrichl) 22.11.2015 17:22 #4360023

Lesenswert?

•

▲
▼

Bis auf die Falschpolung sieht das ganz gut aus, allerdings sollte R1
nicht so hochohmig sein.
Gründe:
- Drain-Restströme im abgeschalteten Zustand
- höhere Störempfindlichkeit
- langsame Schaltzeit

Gruß Dietrich
