Forum: Analoge Elektronik und Schaltungstechnik Lötstation Stannol Industa 300: Schaltplan?


Lötstation Stannol Industa 300: Schaltplan?
von Dietrich L. (dietrichl)

Lesenswert?
• ▲
▼
Hallo Leute,
mir hat ein Nachbar seine kaputte Lötstation Stannol Industa 300 in die
Hand gedrückt.
Kurztest: 12V~ ist da, der Kolben hat noch "Ohm".

Bevor ich mich jetzt in die Elektronik vertiefe: hat jemand einen
Schaltplan?

Gruß Dietrich

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Lötstation Stannol Industa 300: Schaltplan?
von Dietrich L. (dietrichl)

Angehängte Dateien:
Lesenswert?
• ▲
▼

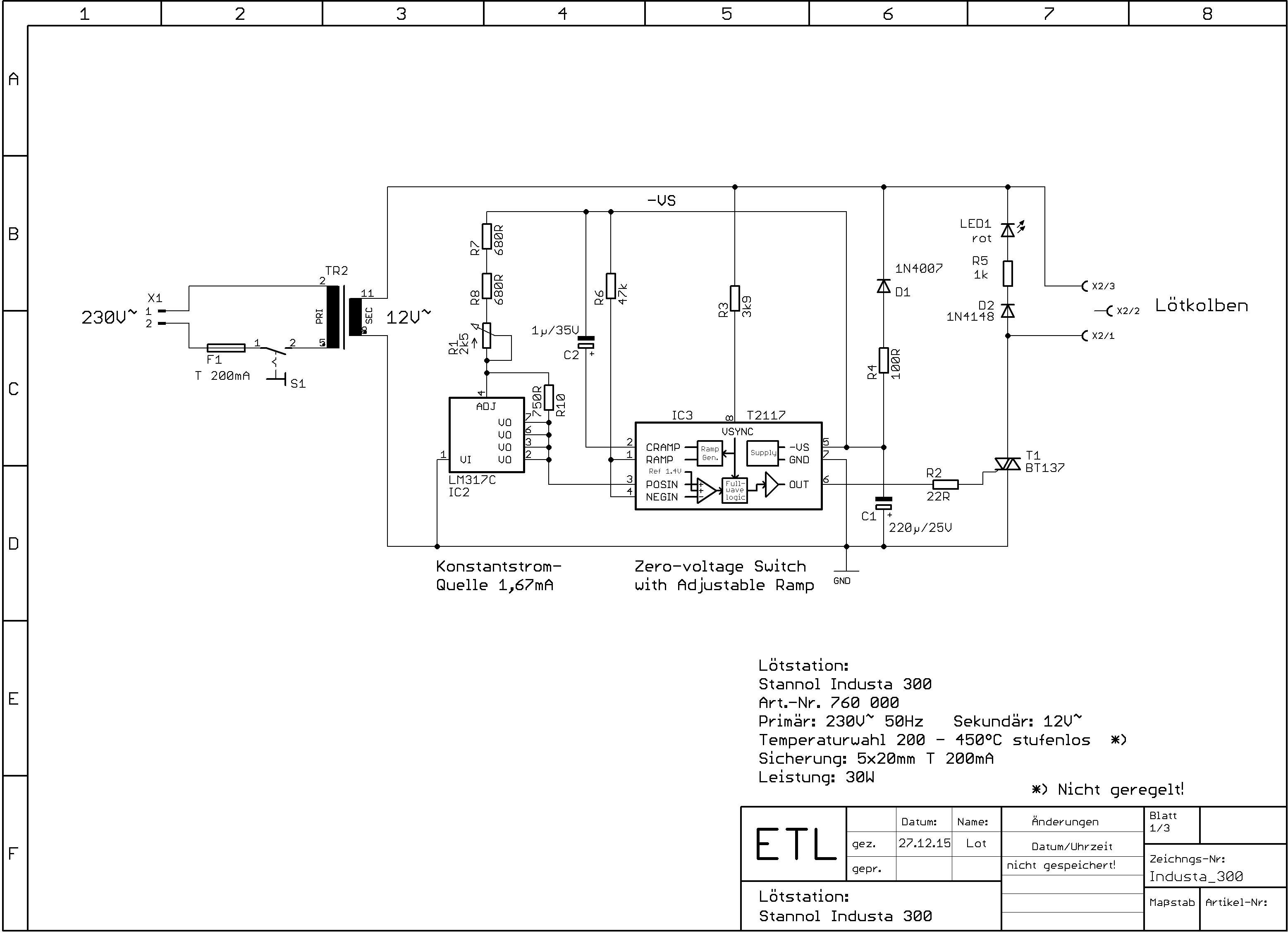

Ich habe den Schaltplan jetzt selber erstellt.
Falls jemand Bedarf hat: siehe Anhang!

So toll ist das Gerät ja nicht: die Temperatur ist nicht geregelt (der
Kolben hat keinen Temparatur-Fühler), sondern es wird nur die Leistung
eingestellt über eine Pulspaket-Steuerung!

Gruß Dietrich

PS: Der Schaltplan ist natürlich "ohne Garantie"!
