Freilauf der Vollbrücke im Einspeisewechselrichter

Gast #4419665
Hallo,

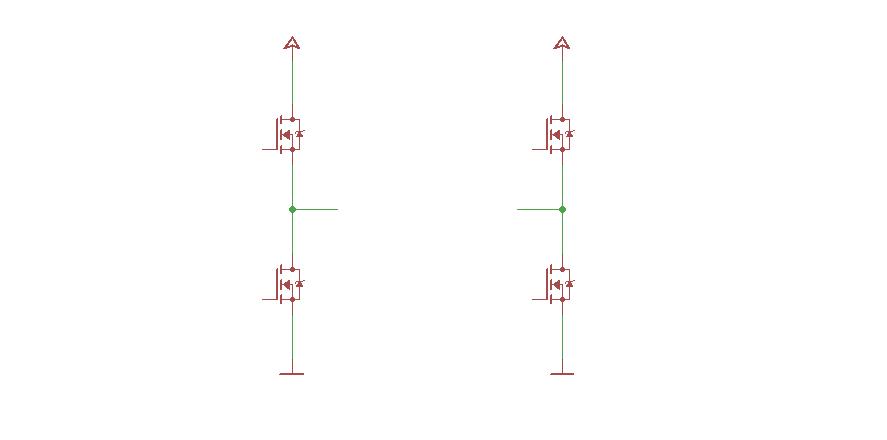

wie läuft das eigentlich mit der Vollbrücke im Einspeisewechselrichter
beim Freilauf? Ich meine, um ein Sinussignal zu generieren, muss der
Tastgrad der PWM ständig verändert werden, d.h. es gibt zwingend
Zeitabschnitte, in denen man Freilauf hat.
Angenommen, der FET oben links und der FET unten rechts sind aktiv und
schieben gerade eine Portion Ladung ins Netz. Ist es dann so, dass man
für den Freilauf z.B. den linken oberen FET abschaltet und nur die Diode
des linken unteren nutzt? Denn wenn man den einschalten würde, müsste
man die Ströme sehr genau überwachen und das Timing genau erwischen,
sonst schließt man ja das Netz kurz...
