Display ohne Datenblatt

Christian K. (christiankarle) OP 02.02.2016 19:40 #4451883

Lesenswert?

•

Hallo,

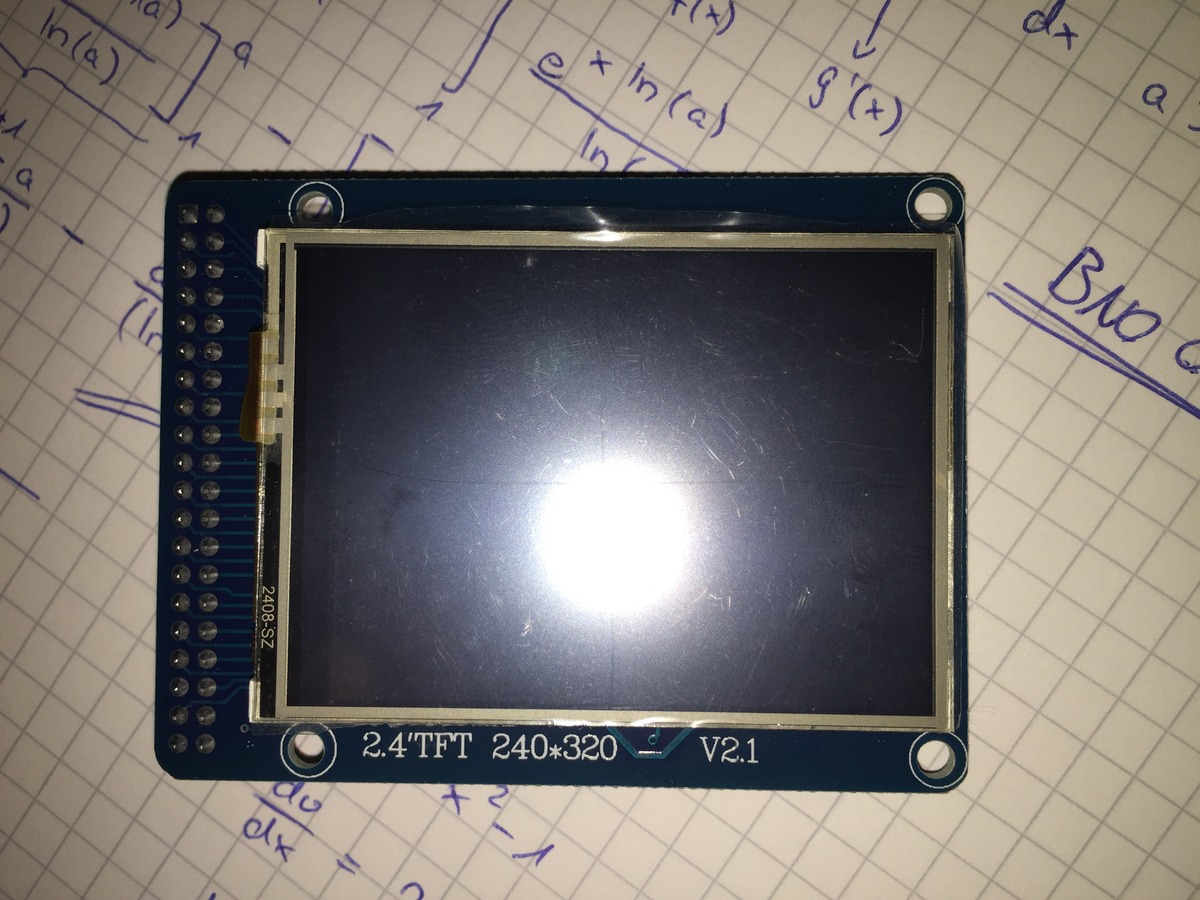

kennt Jemand zufällig dieses Display? Ich suche nach einem Datenblatt,
bezüglich Ansteuerrung und Timing.

Vielen Dank im Vorraus,
Christian

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

visitor Gast 02.02.2016 19:42 #4451887

Lesenswert?

•

▲
▼

Könnte dies sein!

http://www.instructables.com/id/My-Second-Project-Arduino-24-TFT-LCD/

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Christian K. (christiankarle) OP 02.02.2016 19:45 #4451893

Lesenswert?

•

▲
▼

Ja, ist es. Es gibt auch gefühlte 100 fertige Librarys dafür, aber ich
bräuchte ein Datenblatt mit anständiger Dokumentation...

Antwort Zitieren Bearbeiten Löschen Beitrag melden

S. Landolt Gast 02.02.2016 19:55 #4451900

Lesenswert?

•

▲
▼

2.4' - zweikommavier Fuß? Wass nich all gibbt!

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Rufus Τ. F. (rufus) 02.02.2016 19:56 #4451902

Lesenswert?

•

▲
▼

Auf der "instructables"-Seite ist "elabpeers" verlinkt, und dort findet
sich das hier:

"Datenblatt" des Displays
https://www.elabpeers.com/productattachments/index/download?id=116

Schaltplan
https://www.elabpeers.com/productattachments/index/download?id=117

Datenblatt des verwendeten Controllers
https://www.elabpeers.com/productattachments/index/download?id=119

Was brauchst Du mehr?

Antwort Zitieren Bearbeiten Löschen Beitrag melden
