LTspice Bandfilter Koppelfilter

oldeurope O. Gast 04.02.2016 10:46 #4454107

Lesenswert?

•

Hallo

ich möchte gerne mit LTspice die Werte für die Verlustwiderstände
R1 und R4 bestimmen.

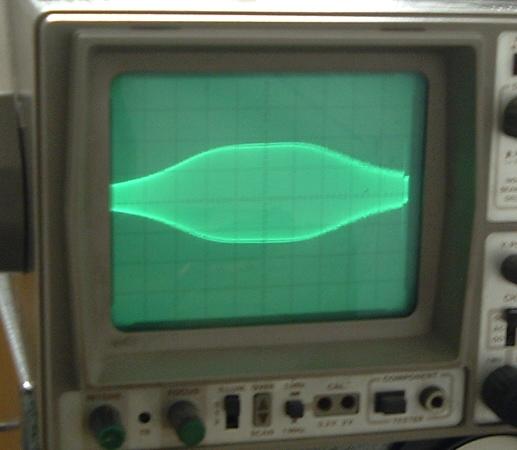

Dazu spiele ich mit den Werten, bis das Simu-Ergebnis der
Realität am nächsten kommt. Schätze mal 40K.

Leider ist bei LTspice die Y-Achse log. eingeteilt.
Kann man die auch linear darstellen?



LG
OXI

Angehängte Dateien:

FilterIII_FC125_001.asc (1,99 KB)


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Josef Gast 04.02.2016 10:51 #4454115

Lesenswert?

•

▲
▼

Auf die Achse klicken (Linke Maustaste) und im Dialog "linear"
auswaehlen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

oldeurope O. Gast 04.02.2016 12:21 #4454239

Lesenswert?

•

▲
▼

Helau,
vielen Dank. Spice zeigt mir sogar den Spannungswert an.
Ich bin begeistert.


LG
OXI
