SFB455 Pinout?
von Wim L. (wiml)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Hallo,

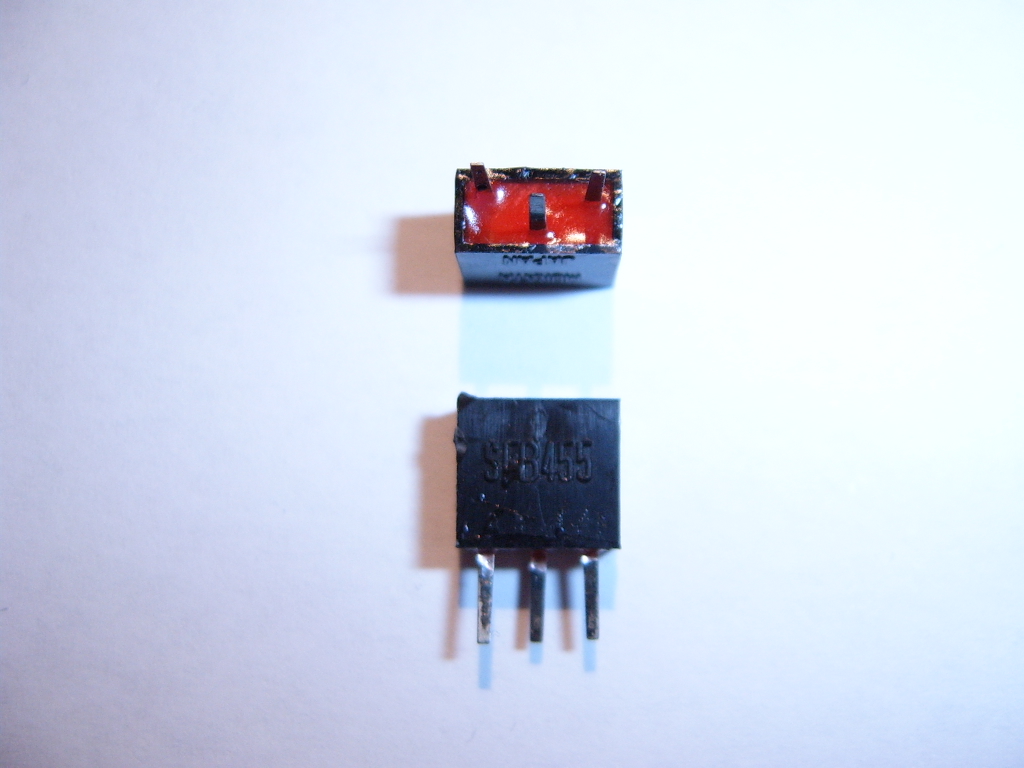

ich möchte den keramischen Filter SFB455 (siehe Bild) in eine Schaltung
einbinden, finde jedoch kein Pinout für dieses Bauteil. Ich vermute,
dass die beiden äußeren Pins die Arbeitskontakte sind und der mittlere
Pin Masse ist. Ist das richtig?

Gruß

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: SFB455 Pinout?
von Christoph db1uq K. (christoph_kessler)

Lesenswert?
• ▲
▼
Ja so war das mindestens bei den 10.7MHz-Filtern, die Mitte GND, außen
egal.

http://www.murata.com/en-eu/search/productsearch?cate=luCeramicFilters
den SFB gibts beim Hersteller nicht mehr, aber andere SMD-Typen für
455kHz

http://www.oppermann-electronic.de/html/ker__filter.html
statt Murata kann man auch Stettner suchen

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: SFB455 Pinout?
von Wim L. (wiml)

Lesenswert?
• ▲
▼
danke Christoph, nun kann ich weiter machen. Die SFBs sind übrigens von
Oppermann.

Gruß
Wim

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: SFB455 Pinout?
von Christoph db1uq K. (christoph_kessler)

Lesenswert?
• ▲
▼
Ich habe nachgeschaut, Stettner-Kataloge von 1978 bis 1986 gefunden,
aber einen SFB-Typ gibts nicht. Die 10,7MHz-Filter haben gelegentlich
eine Farbpunkt für den Eingang (einmal auch der Ausgang), aber die
455kHz-Typen sind anscheinend egal.
