Forum: Mikrocontroller und Digitale Elektronik Anschlussbelegung Display


Anschlussbelegung Display
von Sebastian C. (basti79)

Angehängte Dateien:
Lesenswert?
• ▲
▼
Hallo zusammen,

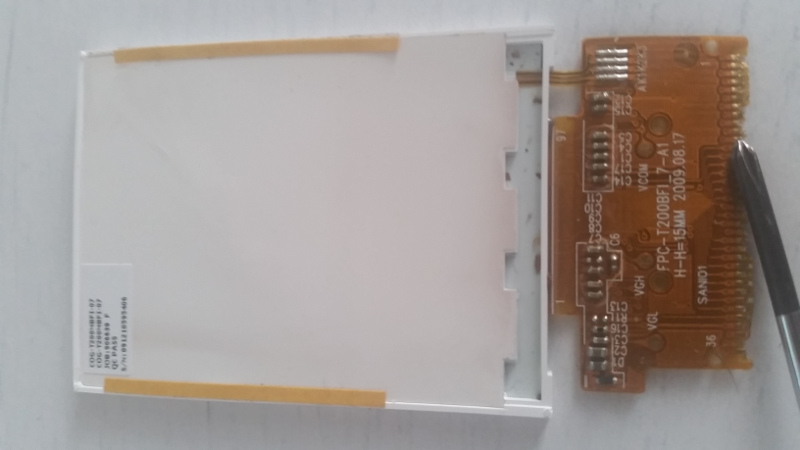

aus einem alten MP3-Player habe ich dieses Display. Anhand der
Bezeichnung oben Links "COG-T200MBFI-07" habe ich herausgefunden, dass
es wohl einen ILI9225B verwendet. Das ist schonmal gut, da es hierfür
viele Libs und Beispiele gibt.

Leider konnte ich bis jetzt nichts über die Belegung des
Flachband-Verbinders herausfinden. Vermutlich weil diese individuell nur
für diesen Player hergestellt wurde. Hat jemand einen sinnvollen
Vorschlag wie ich möglichst einfach die Belegung heraus finde?
Vermutlich würde ich am das SPI-Interface nutzen wollen.

Danke schonmal vorab.

Greets
  Sebastian.

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Anschlussbelegung Display
von Pete K. (pete77)

Lesenswert?
• ▲
▼
Du könntest ja mal den Hersteller anschreiben:
http://www.zhystlcm.com/catalog/?type=detail&id=5

 zhyst@263.net     zhystlcm@263.net

Oder die Leiterbahnen nachverfolgen bzw. durchklingeln mit einem
Multimeter.
